TYLY-1型楼宇智能化工程实践系统
一、简述：
楼宇智能化工程实践系统服务平台机器设备涵盖了智能化大楼、智能小区、管理处和楼梯道等典型性构造，包括了对讲门禁、智能安防、视频监控系统、消防安全、综合布线系统和DDC监管照明灯具六个系统；加强了楼宇自动化系统设计、组装、走线、布线、程序编写、调节、运作、维护等工程能力。它适宜楼宇智能化工程技术性、机电设备安装等相关专业的课堂教学和考核；检测学生们的团队合作精神、方案组织协调能力、楼宇设备安装与调试水平、工程项目实施能力、职业素质和交流沟通能力等。，挪动便捷，活动性大、组成随意、实践功能齐全，可以根据实验步骤开展编辑，大大增加了教学设施设备的协调能力，控制模块随意搭配开展连接网络实践，客户也可以根据实际需求拓展类试验。

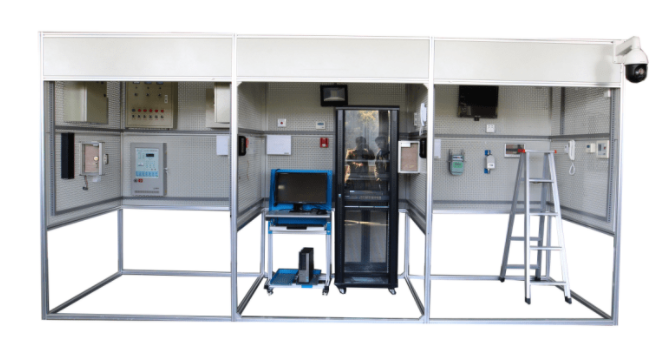

二、系统结构和构成：
1. 楼宇智能化工程实践系统选用建筑智能化实体模型，包括智能化大楼、智能小区、管理处和楼梯道等功能区域。系统配有总电源箱、智能安防控制柜、消防控制箱、 DDC 控制柜。
2. 智能化大楼设计成双层构造，可以实现消防安全、视频监控系统和综合布线系统系统的工程训练。
3. 楼梯道和智能小区各自配有楼道门和每户门，可以实现智能小区对讲门禁系统的安装设备等工程训练，完成模块和每户可视楼宇对讲作用。
4. 管理处完成智能小区智能大楼的智能运维及管理，包括了管理处机、视频监控系统台和消防控制服务器等各功能区域的安全管理系统。
5. 在智能大楼、管理处区域，组装布局消防安全系统关键设备，消防安全系统配置有仿真模拟消防水泵、消防排烟风机、防火门。
6. 在智能大楼、管理处和楼梯道各区域，组装典型性监控器材（各种类型的高速球云台摄像机、一体化枪型监控摄像头、万向球云台摄像机等），完成关键进出口和重要地区视频监控系统，配有三台监控器，在其中两部 17 寸液晶监视器、一台 14 寸 CRT 监控器。
7. 在建筑智能化实体模型周边组装红外线报警器、智能小区里的房间窗户配有幕帘探测仪完成智能建筑行业典型性周界安防。
8. 各功能区域中间选用工程项目电缆桥架完成系统联接。
三、系统配置
1、对讲门禁系统
系统配置有模块大门口服务器、每户门口机、房间内可视楼宇对讲控制模块、非可视楼宇对讲控制模块、通信变换控制模块、连接网络器、管理处机等器件，可完成可视性对讲门禁及房间内智能安防系统的线路铺装、连接和作用调节。
2、消防安全系统
系统配置有消防报警主机、智能光电感烟探测器、智能设备差恒温烟感探测器、总线隔离器、手动报警按钮、编号单输入模块、编号单键入/单plc模块、消防栓报警按钮、火灾声光警报器、伺服电机等器件，可以进行器件的挑选、检验、组装、消防系统系统的线路铺装、联接、系统调节、程序编写和运行每日任务。
3、智能安防系统
系统配置有门磁开关开关、家庭用紧急求助按键、处于被动红外线空间探测器、处于被动红外线幕帘探测仪、燃气探测器、积极红外线报警器报警系统，可以实现对讲门禁和室内智能安防连动、视频监控系统及周界安防作用。
4、视频监控系统系统
系统配置有高速球云台摄像机、一体化枪型监控摄像头、红外摄像头、房间内多方位手持云台、矩阵主机、五颜六色监控器、录像机等器件，可以进行器件的挑选、检验及安装。进行视频监控系统系统的线路铺装和连接。根据系统模块基本参数和程序编写，完成监控器的视频监控系统、界面更改和报警联动录影等服务。
5、综合布线系统系统
系统配置有RJ45光纤配线架、交换机、手机程控电话交换机、电话配线架、暗盒、电话模块、网络接口、话机、RJ11网线水晶头、RJ45网线水晶头等器件，可完成综合布线系统系统的水准走线、竖直走线、电线槽走线，完成特定模块电路连接（线接）。根据系统模块基本参数和程序编写，完成终端设备电话呼叫、信息插座系统测试。
6、DDC监管系统
系统配置有DDC控制板、时长控制模块、LON无线网络连接、数控编程软件、组态、轨道射灯、光照度探测仪，能够进行DDC安全通道程序编写配备、照明灯具监管程序编写、上台监控系统工程通讯连接、动漫组态软件等工作目标。
四、实训课程：
1. 楼宇智能化工程设计方案
2. 消防报警系统设计方案、工程安装与调节
3. 视频监控系统系统设计方案、安装与调试
4. 对讲门禁及房间内智能安防系统设计方案、安装与调试
5. 综合布线系统系统工程施工
6.DDC 的布线、程序编程和调节
7. 电脑监控软件组态软件、通信和运行
8. 建筑智能化系统故障检测与调节
五、关键技术规格：
1. 键入开关电源：单相电三线 AC220V ± 10% 50Hz
2. 设备容积：≤ 1kVA
3. 尺寸： 4680mm × 2200mm × 2300mm ，允许误差 5%
4. 安全防护：具备漏工作电压、泄露电流维护，安全性符合国家标准
5、办公环境：环境温度-10℃～40℃ 空气湿度≤85% （25℃） 海拔高度≤4000m
