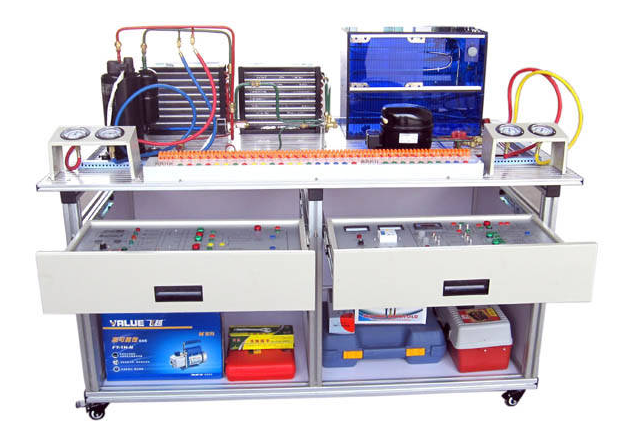

当代制冷与空调系统实践考评设备
当代制冷与空调系统专业技能实训装置是专门针对高职院校致冷技术类专业而研制出制冷制热教学设施设备，依据制冷制热类行业里中央空调与冰箱修理技术的特征，对于空调和冰箱的电气控制系统及其致冷系统、电气控制系统系统、系统调节、故障检测等优点来设计。加强了同学们对中央空调冰箱系统管路安装与维护系统调节等等的综合性专业能力。本设备由中央空调系统模块，冰箱系统模块，开关电源及仪表盘模块，中央空调电气控制系统模块，冰箱电子器件温度控制电气控制系统模块，冰箱智能温控电气控制系统模块等构成。根据系统进行新项目练习，能提高学生的动手能力，方案组织协调能力，致冷系统的调节组装水平，电气控制系统电路维修水平等都是当代制冷制热专业技能实践的重要专用工具。
一、技术规格
• 键入开关电源：单相电三线 220V ± 10% 50Hz
• 办公环境：环境温度 -10 ℃ ～ 40 ℃ 空气湿度≤ 85% （ 25 ℃ ）海拔高度＜ 4000m
• 设备容积：≤ 1.5kVA
• 安全防护：具备漏工作电压、泄露电流维护，安全性符合国家标准
二、 系统结构和构成
1. 设备选用模块化设计，由导轨式铝合金安装服务平台、中央空调系统、电冰箱系统、电气控制系统系统等构成。
2. 导轨式铝合金安装服务平台由规范型号的铝合金型材工业型材构成，是学生实际操作练习的渠道，上边组装有暖气系统构件和冰箱系统部件。
3. 中央空调系统：包括压缩机、房间内热交换器、户外热交换器、四通换向阀、节流装置、视液镜、中央空调阀等。
4. 电冰箱系统：包括冰箱制冷压缩机、不锈钢丝式冷却器、冷藏室空调蒸发器、冰箱冷藏空调蒸发器、节流装置、视液镜、继电器、干燥过滤器等。
5. 电气控制系统系统：选用模块化设计，包括了开关电源及仪表盘模块、热泵空调电气控制系统模块、冰箱电子器件温度控制操纵模块、冰箱智能温控操纵模块。
6. 开关电源及仪表盘模块：
单相电三线制 220V 沟通交流电源供电。交流电压表 1 只，检测范围：０～ 250V ；交流电流表 1 只，检测范围０～ 5A ，用以精确测量系统启动电流及检测系统正常的工作电压。
7. 致冷系统工作压力检测单元：
给予 4 只真空表，检测范围分别是 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa, 用以精确测量中央空调、冰箱系统高、低电压压力。
8. 电流量型漏电保护开关 1 套
漏电电流超过一定值，即跳电关闭电源；配有热保护器件，对空压机开展超温、过压保护。
三、系统标准配置（ 1 套）
材料备索
四、实训课程
1. 中央空调系统管路设计方案、拼装、接线和调节新项目
管路设计方案
中央空调系统管路设计（包含管路之间的距离明确、割管、弯头、扩管、胀管、管路电焊焊接等）
系统拼装每日任务
将精心设计的管路安装在相匹配零部件的有效部位并进行对中央空调系统的试压、测漏
系统接线每日任务
分辨压缩机的绕阻，进行中央空调系统的线路铺装和连接
系统调节每日任务
实现对中央空调系统的真空包装、充注冷媒、电气设备安装、工作状况的变化
2. 电冰箱系统管路设计方案、拼装、接线和调节新项目
管路设计方案
冰箱系统管路设计（包含管路之间的距离明确、割管、弯头、扩管、胀管等）
系统拼装每日任务
将精心设计的管路安装在相匹配零部件的有效部位并进行对冰箱系统的试压、测漏
系统接线每日任务
分辨冰箱压缩机绕阻，进行冰箱系统的线路铺装和连接
