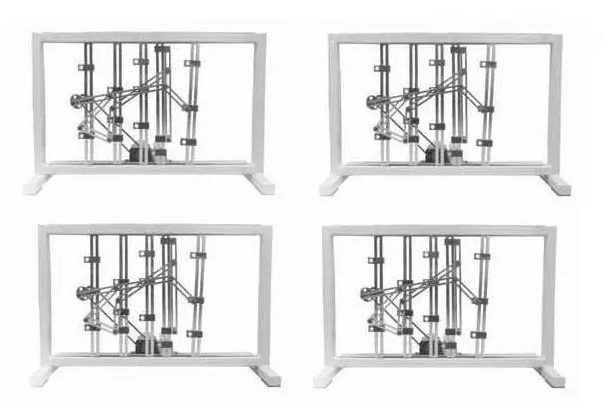

平面及室内空间机构艺术创意组合及测试分析实验台
一、产品概述
本实验台增强了电子计算机收集、数据处理方法等服务，选用工业生产铝型材装配平台，可以完成平面机构与空间机构的组成原理、平面机构与空间机构的创意设计、机构系统设备的创新和设计方案、典型性机构组装等实验课题，此外学生们还可以随意构建别的机构然后进行测试分析。既能塑造学生的机构艺术创意组合创意能力与智能化逻辑思维能力，还可以塑造学生的工程项目实践技能。适宜各校《机械设计基础》、《机械设计》、《机械原理》等科目的实验教学必须。
二、 配备及技术规格
1.实验台
主要是由装配平台、电动机、传动带、皮带轮、传动齿轮、凸轮轴、槽轮机构、主拨盘、预制构件及各类高副、低副、旋转副、移动副等构成，可构成多种多样机构运动模式。集平面机构设计方案、组装、检测及性能分析于一体，激发学生综合设计、自主创新、工程实践、思考问题和问题解决能力。
2.键入开关电源：单相电三线 AC220V±10% 50Hz。
3.交流减速电机3台：输出功率90W，传动比1:120，转速比范畴0～15r/min。
4.直线型齿轮减速马达1台：输出功率90W，行程时间 L=500，导出速率10mm/s。
5.带测试功能的电源控制箱1个：内嵌交流减速电机调速电机、多功能仪表、传送数据作用，给电动机给予可调稳压电源和仪表盘显示及数据处理方法传送等。
(1)全智能转速比显示仪表1套：电源：AC/DC 100-250V；输入信号工作频率：0Hz-50kHz（pwm占空比1:1时）；输入信号：L≦2V、H≧4V、脉宽≧20uS（50kCPS）；导出相对应时长：记数抵达与继电器输出间的时长≦6mS；通信接口规范串口通信RS-232/485双重插口。
(2)全智能视角显示仪表1套：选用LCD液晶显示器，2排数显；电源：AC/DC 100-250V；输入信号工作频率：0Hz-50kHz（pwm占空比1:1时）；输入信号：L≦2V、H≧4V、脉宽≧20uS（50kCPS）；导出相对应时长：记数抵达与继电器输出间的时长≦6mS；通信接口规范串口通信RS-232/485双重插口。
(3)智能化平行线偏移仪显示仪表1套：输入方式：mV数据信号、规范变送器数据信号或讯号频率；检测精度：0.1%；取样速率有慢速度和快速两种方式；通信接口规范串口通信RS-232/485双重插口、多台地址范围0-99；开关电源220VAC或24DC可选择。
6.电源控制箱2个：内嵌交流减速电机调速电机，给电动机给予可调稳压电源。
7.伺服电机控制柜1个：给直线型齿轮减速马达给予工作电源，操纵伺服电机的反复运动。
8.检测感应器
(1)光电编码器：脉冲信号2500单脉冲/转 2个；
(2)直线位移传感器：电压0～5V；行程安排200mm，1个。
9.同步带传动：皮带盘 4个；传动带 O型 2根。
10.工作中装配平台：选用单层4台/套总体设计，结构紧凑、别具一格。
11.试验预制构件
一部分预制构件长短及滚轮偏心率可进行控制，剖析该主要参数更改对机构运动特性产生的影响。
12.计算机测试分析系统
页面清楚、功能齐全，具备机构的运动演试与基本参数、数据收集、测试分析、储存直接打印测试数据等服务。可测机构健身运动六项主要参数（偏移、速率、瞬时速度、角速度、角速度、角加速度）的实时转变曲线图，各曲线图平面坐标可随意设定，同时可作出之上参数模拟仿真曲线图展开分析、较为。
13.零配件1套：主要包括内六角扳手、小活动扳子、米尺、小十字螺丝刀、传动带、实验指导书等。
14.零件储放盒1套：归类储放各种各样机械零部件；做测验时，将零件储放盒放置于试验桌子，依据试验规定挑选相对应的零件；试验完成后，能将零件储放盒放进实验桌的橱柜内；有利于学生们实验过程和教师对实验仪器的监管。
三、 实验课题
1.典型性平面机构钢筋搭接实践
(1)晃动从动杆凸轮轴机构
(2)四槽槽轮机构机构
(3)八槽槽轮机构机构
(4)传动齿轮-对心曲柄滚轮机构
(5)传动齿轮-参考点曲柄滚轮机构
(6)传动齿轮-曲柄遥杆机构
(7)传动齿轮-曲轴组合机构(一)
(8)传动齿轮-曲轴组合机构(二)
(9)曲柄摆块机构
(10)曲柄晃动导杆滚轮机构
(11)曲柄滚轮机构运用
(12)曲柄增力机构
(13)凸轮轴组合机构(一)
(14)凸轮轴组合机构(二)
(15)数控磨床给料机构
(16)完成给出几何曲线四杆机构
(17)正切值机构
(18)旋转导杆机构
(19)双曲柄机构
(20)晃动导杆-双摇杆机构
(21)筛料机构
(22)曲柄摆杆机构
(23)曲柄滚轮机构
(24)摇筛机构
(25)曲柄摆块-齿条机构
(26)晃动导杆-对心滚轮机构
(27)晃动导杆-参考点滚轮机构
(28)正弦函数机构
(29)等加快-等减速运动凸轮轴机构
(30)简谐运动凸轮轴机构
(31)传动齿轮-齿条机构
2.典型性室内空间机构钢筋搭接实践
(1)圆锥齿轮传动
(2)螺旋式蜗轮蜗杆传动
(3)链条传动
(4)圆锥齿轮-槽轮机构机构
(5)曲面槽轮机构机构
(6)萨勒特（SARRUT）机构
(7)RSSR室内空间曲柄遥杆机构
(8)RCCR连轴器
(9)RCRC和面机构
(10)累加机构
