电气设备机电设备安装调节专业技能实训设备（初中级）

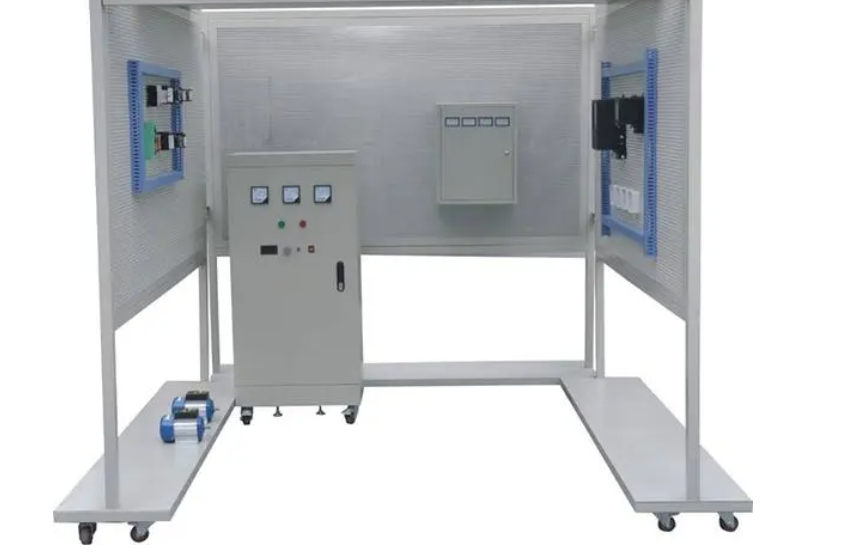

电气设备驱动力安装调节专业技能实训台是依据国家资格证书培训教程编辑出版联合会撰写《电气设备安装工》有关的技术培训规定而研制出，可完成《电气设备安装工（初中级）》、《电气设备安装工（初级）》的电气设备机电设备安装调节专业技能实训，是当下高职院校、技术学校、培训学校等有关单位对电气设备安装工技术培训的机器设备，同时又是初中级、初级电气设备安装工专业技能鉴定考试机器设备。该实训机器设备结构类型以建筑模型制作为载体，由电缆敷设、电缆线终端的制做 、中小型配电柜安装、穿线管走线、电动机安装等组成，各部件既可以单独实训，也可以组成系统融合实训。
简述
电气设备机电设备安装调节专业技能实训设备是依据国家资格证书培训教程编辑出版联合会整理的《电气设备安装工》有关的技术培训规定而研制出实训机器设备，可完成《电气设备安装工（初中级）》的电气设备安装调节专业技能实训，是当下高职院校、技术学校、培训学校等部门对电气设备安装工技术培训的机器设备，同时又是初中级电气设备安装工理论考试的评定机器设备。
特性
电气设备机电设备安装调节专业技能实训设备结构类型以建筑模型制作（包括了电缆敷设备管仿真模拟、二次接线及室内布线等典型性构造）为载体，由电缆敷设、中小型配电柜安装、穿线管走线、电动机安装等组成，各部件既可以单独实训，也可以组成系统融合实训。
电缆线线路工程施工选用角铁挑架真实模拟当场电缆施工，包含电缆线终端设备及中间接头制作。
三、技术规格
1.输出电压：三相四线制380V±10% 50HZ
2.办公环境：工作温度范围包括－5℃～ 40℃ 空气湿度＜85%（25℃） 海拔高度＜4000
3.容积设备：＜6KVA
4.尺寸：2400mm×2400mm×2000mm
四、设备配备
1.交直流电源、电器设备配备
（1）开关电源一部分
三相四线380V电压经漏电保护开关、接入总开关，由交流接触器根据起、停按键来操作配电。
给予220V（0.5A）励磁电源及0～250V（3A）持续可调式稳压管同步电机开关电源（具备过电压、过电流及过流保护作用）各一组，并设有直流电数显电压表及转换开关。
交流电输出端口配有过电流保护及漏电保护器作用。
（2）配备一根1KV电缆线线用以电缆敷设实训，配备一套室外型电缆终端配件和一套房间内型电缆终端配件，用以电缆线制做练习。
（3）配备电缆沟支架一组，用以电缆敷设练习。
（4）配备一套中小型配电柜用以二次接线走线实际操作，配电柜上配有一台电流表和三只电流计
（5）配备室内布线用穿线管及其配套设施弯管和接线接线端子用以二次接线实际操作
（6）配备50W直流无刷电机一台
（8）配备180W三相鼠笼式异步电机一台
(9)配备硬质的输电线,用以室内布线
(10)配备隔离开关、断路器、直流接触器、热继器、按键等低压电气,用以进行电动机控制线路的安装调节实训.
（11）配备单相电表、日日光灯模块、日光灯、开关、触碰开关、客厅吸顶灯等照明灯具元器件。
2.仪器设备专用工具
装有电工常用工具2套(含装有电工常用工具2套（含剥线柑、尖嘴柑、
十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢丝锯及木工锯片等）电铬铁1把，米尺1把数显万用表1只.
五、实训新项目
(一)电缆线线路施工
1.电缆沟支架的安装
2.电缆铺设
3.电缆室外式终端设备制做
4.电缆室内终端设备制做
(二)变电设备的安装
1.配电柜的安装
2.隔离开关的安装
3.配电柜的接线
4.电气二次接线
5.穿线管的铺设及走线
(三)电动机安装
1.电机的到位安装
2.电机的首尾端辨别
3.电动机机组安装
4.电动机控制电路元器件的安装
5.电机的接线与运作
（四）电动机控制
1．三相异步电动机交流接触器点动控制线路
2．三相异步电动机接触器自锁操纵线路
3．三相异步电动机Y/△自动控制系统线路
4．交流接触器互锁的正反转控制线路
5．按键互锁的三相异步电动机正反转控制线路
6．双向互锁的三相异步电动机正反转控制线路
7．三相异步电动机各地操纵
8．操作台全自动来回操纵线路
9．三相异步电动机串电阻器电机软启动操纵线路
10．三相异步电动机能耗制动操纵线路
（四）室内采光
1．2个开关操纵一盏灯线路练习
2．语音控制开关操纵白炽灯电源电路练习
3．二地操纵一盏灯电源电路练习
4．三地操纵一盏灯电源电路练习
5．日日光灯线路接线练习
6．单相电表立即安装接线
7．房间内照明电路安装练习
