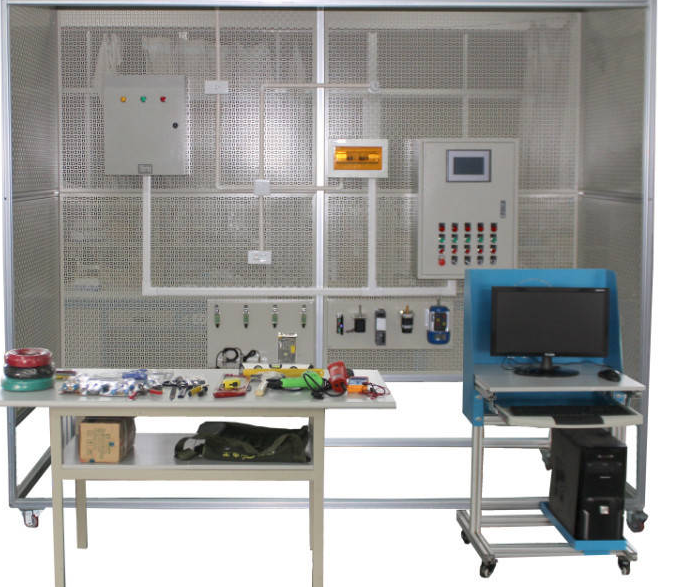

电气设备安装与维护实训考核设备
一、简述
1、选用钢质网孔板和铝型材构成系统架构，较真实体现施工工地。配备有专用型开关电源控制箱，施工设备配电线路和学生开关电源实际操作配电线路分离出来，控制电路电源紧急停机及多通道安全性保障措施使设备具有较高的安全性稳定性。
2、设备包括工业生产电力设备安装架、配电柜、照明灯具模块、配电线路器械、电工仪表、专用工具移动车、安全工具柜等。
3、电气设备安装与调试实训考核设备，具备拼装灵活方便的特征，能够结合学校的具体教学环境构成，2人组、3人组、4人组……，单层、两面等各种方式。长短组成都是基于2个0.8米基本组合模块，协助装有0.2米、0.4米组成模块，产生不一样长度组成，以满足不同的课堂教学场所。提议长不得超过3个0.8米基本组合模块。
4、★无线网络智能化实训考核系统软件：
(1)设计方案有专业的故障设定区与排除故障实际操作模块。老师在故障设定区根据开关设定故障；学生用对故障的具体分析，在排除故障实际操作模块下排故，同时还可以纪录排除故障频次，具备电器产品的故障检修考核作用,现场展示作用如下所示：
·考核器选用PVC磨具一次成型，表层贴五颜六色PVC控制面板。考核器左边连接考核控制模块及进行开关电源。外观设计规格型号245*145*100mm。
·考核键选用智能化触控式功能键，触感清楚、反映灵巧。
·工业触摸屏选用高清蓝光3.5液晶显示器，实际操作简洁明了，具有非常好的互交性。
·传送数据选用高品质wifi网络控制模块，确保传输数据的位置和精准度。
·电路原理提升有效，生产工艺流程严苛健全，确保设备的可靠性和可靠性。
·可以设置高达60个故障点（扩充后）。
·故障序号可以任意变更。
·每一个故障点都能够设为开路或短路故障故障。
·设定的参数在停电后不容易遗失。
·导出电磁阀的断路器容积达5A/AC250V，既能用以弱电，又可用作弱电安装。
·选用单独开关电源供电，电压范围宽，体型小、重量较轻、工作效率高。
(2)考核系统软件功能说明：
1、具有自动得分基本参数、考核时间设置及倒数计时、反复准考证号报案等服务；
2、可以选择特定故障考核方法或任意故障考核方法；
3、任意故障考核方法下系统软件具有自动出卷作用、使每一次的故障都有所不同；
4、任意故障考核方法可以设置故障范围及故障总数；
5、自动备份80位考生准考证号、成绩、误排频次、剩下故障、剩下的时间等；
6、断电后并不会遗失设定的故障及考核结论。
二、技术规格
1)工作电源：三相五线 供电系统 AC 380 V/220 V ±7.5% 50 Hz；
规定设定智能报警设定系统软件：报警设备选用LED表明，可实时监控系统实训
系统在插电状况下工作电压、电流量、温度值。学生们实验过程前，教师可根据具体
的实验课题设定智能报警的预警值，学生实验过程中遇到试验错误或布线错
误，系统会自动传出声光报警器，可自动关闭电源。老师可以根据试验必须，自
由挑选开启或关闭智能报警系统软件。
智能报警系统具有远程通讯及监控功能，并配有拓展的消防联动作用。
2)办公环境：用绝缘层木地板（或使用绝缘层毛毯）；
3)实训设备主网孔板规格：长（mm）×宽（mm）＝798×768
4)实训设备尺寸：见配置清单
5)实训设备原材料：厚钢板。不锈钢厚度≥1.5mm；
6)较大功率损耗 ≤1.5KW
7)安全性保障措施：具备接地系统、过电流、负载、漏电保护器作用，符合相关的国家行业标准。
智能监控系统：
① 漏电保护器作用、控制面板有多用途三孔220V多功能插座。
② 登陆密码开机、时钟显示（可以自行设定）。
③ 选用8吋DWIN串口通信液晶触摸屏，六万五仟色真彩屏幕，屏幕分辨率800*600，操作温度为超高温-20/ 70℃之上，能设置和表明主控台各类电气设备主要参数。页面清楚，里有主控台使用说明书。
④ 实验用交直流电源、直流高压电源、直流电高电压导出、操纵学生们端设备交直流电源低压电源导出及220V交流电四路导出，有锁定功能，可锁住操纵学生们端设备交直流电源低压电源，锁住后学生们不可以实际操作。
⑤可以直接监控到每一张学生桌交流电压高低。
⑥ 配有多媒体系统控制及变换作用，便捷老师开展信息化教学。主控芯片开关电源壳体和控制抽屉柜均用金属材质做成，表层磷化处理静电喷塑安全防护，组装五金锁具。开关电源主控台需与教师演试台一体化。
三、实训新项目
1.照明系统及驱动力配电设备
1)配电箱安装实训；
2)配电柜安装实训；
3)日光灯的安装实训；
4)日光灯安装实训；
5)客厅吸顶灯安装实训；
6)环保节能灯的安装实训；
7)PVC管的处理与布局实训；
8)PVC管的装线实训；
9)开有关于插座的安装实训；
10)配线箱安装实训；
11)配电线路分派设计方案实训；
12)施工工艺的学习和练习实训；
13)工地施工安全规定学习和练习实训；
14)两地控制一盏灯实训；
15)电线槽监控施工练习实训；
16)隐敝建筑施工练习实训；
17)防护开关的组装实训；
2、电力线路的布线实训
1)金属线槽的搭配与安装实训；
2)塑料线槽的铺设实训；
3)电器控制箱安装实训；
3、电气设备控制电路组装实训
1)三相异步电动机直接起动、停车控制电路连接实训；；
2)交流接触器互锁的三相交流异步电动机正、翻转控制电路的连接实训；
3)按键互锁的三相交流异步电动机正、翻转控制电路的连接实训；
4)按键、交流接触器互锁的三相交流异步电动机正、翻转控制电路的连接实训；
5)三相交流异步电动机Y-△（手动式转换）运行控制电路的连接实训；
6)三相交流异步电动机Y-△（时间控制器转换）运行控制电路的连接实训；
7)转子绕组串联电阻运行控制电路的连接实训；
8)三相交流异步电动机能耗制动控制电路的连接实训；
9)三相交流异步电动机反接制动控制电路的连接实训；
10)几台（3台以下的）电动机次序控制电路的连接实训
11)电动机来回行程安排控制电路的连接实训；
12)直流电机的正反转控制实训；
13)直流无刷电机的变速试验实训；
14)数控车床控制电路的连接实训；
15)电葫芦控制电路的连接实训；
16)三相交流异步电动机既可以启动，又可持续旋转的控制电路连接实训；
17)两个地方控制电路的连接实训；
18)按键转换的单速电动机调速控制电路的连接实训；
19)时间控制器转换的单速电动机调速控制电路的连接实训；
20)离心式开关协调的反接制动控制电路的连接实训；
4、变频器面板作用基本参数及使用实训；
1)变频对电动机点动控制、起停操纵实训；
2)电机功率两段操纵实训；
3)直流、变频式切换控制实训；
4)根据模拟量控制的电动机开环变速实训；
5)根据控制面板操控的电动机开环变速实训；
6)变频器的保护与报警功能实训；
7)根据PLC的变频调速器开环变速实训；
8)PLC控制电动机顺序启动实训；
9)PLC控制三相异步电动机Y-△启动电路实训；
10)触摸显示屏的基本参数实训；
11)触摸显示屏的程序编写实训；
12)触摸显示屏、PLC、变频器的综合性实训；
13)二相混合式步进电机控制实训；
14)直流伺服电机控制实训；
15)数控车床电源电路智能化考核实训
16)数控磨床电源电路智能化考核青训
17)万能铣床智能化考核青训
18)铣床智能化考核青训
四、设备选型
（一）设备截面尺寸：
实训考核机器设备（单层）：长2200mm×宽1100mm×高2400mm
