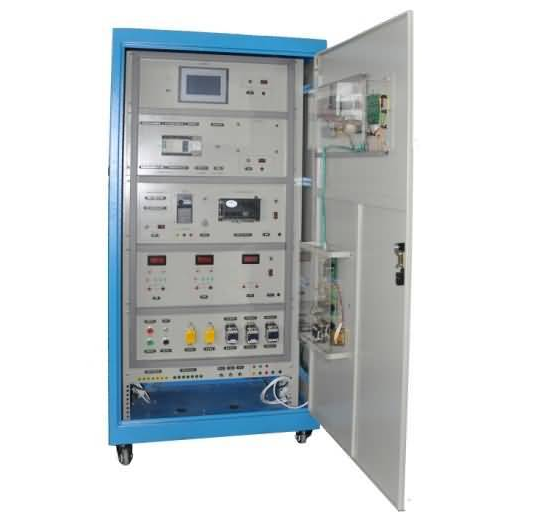

电焊工实训考评设备（立式、两面型）
一、简述
电焊工实训考评设备可完成“电工学”、“加工厂电气设备控制”、“数控车床线路控制”、“可编控制技术性”等各门学科的实训。设备网络资源开放，可充足塑造学生的具体操作能力，适宜现如今课堂教学里的实训练习。
电焊工实训考评设备使用用规范配电箱为主体柜、两面构造，包括如下所示网络资源：开关电源控制、三相交流电源，直流稳压电源，励磁电源、同步电机开关电源、检测仪表、可编控制器（三菱系列）、模拟量模块、伺服电机、彩色触摸屏、变频器（三菱系列）、控制手机软件、直流接触器、按键、显示灯、时间控制器、行程安排开关、小型继电器、三相异步电机、直流无刷电机等。适用高校、专科大学及各类职业教育辅导机构的实训课堂教学、鉴定考试。
二、特性
1. 电焊工实训考评设备使用规范配电箱为主体柜，灵活运用该柜两面空间坐标，在其中一面配有开关电源控制、交直流电源、检测仪表、低压电器元器件，另一面配有PLC模拟量模块、变频器、直流调速控制模块，该配电箱占地面积小，外形美观；
2. 电气设备控制线路电子器件都装到电气控制柜内部结构，装有布线槽、接线接线端子；
根据接线端子学生们可以自行接线、走线，搭建控制系统软件，实训特性显著，与此同时具有一定的可扩展性；
3. 专业技能实训使用的控制线路和配套电动机经特别制定，可仿真模拟具体机床的电气设备线路，也可以达到机床的电气故障分析与排除故障的训练目标；
4. 给予过电压、过电流、漏电保护器电源电路，当如控制柜发生开关电源出现异常使系统软件工作电压或电流量超出短路保护的规定值时，系统软件马上关闭电源，对生命安全起到一定的缓冲作用；
三、技术规格
1.输出电压：三相四线制380V±10% 50HZ
2.办公环境：工作温度范围包括-5℃～ 40℃ 空气湿度＜85%（25℃）海拔高度＜2000m
3.设备容积：＜1.5KVA
4.尺寸：800mm×600mm×1800mm
5.机器设备净重：200Kg
四、控制柜配备
（一）箱体
左、右柜壁为两层亚光密纹静电喷塑构造，双面柜门设计，冷轧板、铝制材料；牢固坚固、别具一格。
（二）箱门
配有1只交流电压表、1只交流电流表、工作电压标示转换开关；控制柜的供电系统急停开关和起停开关控制，根据工作电压标示转换开关应分别标示电网的UUV、UVW、UWU相电压值；配有交流电流表，用于监控负荷尺寸。
（三）内部结构配备控制模块
用线糟把室内空间隔开为不同地区，空间布局合理，全部电气元器件接线接线端子都已拉到专用型接线端子排上，学生们从接线端子排上接线/走线，贴近工业生产具体当场，实训特性显著。
交直流电源：直流稳压电源
励磁电源：直流电220V，具备过流保护
同步电机开关电源：直流电0～220V持续可调稳压电源一路，具备过流保护
可调电源：220V、24V、12V、5V，具备短路故障软截至自行恢复保护功能
交流电：配有变电器一组，变电器原边针对不同的接线能加220V,也可以加380V交流电，盖上开关后，变电器副边就可以导出36V、110V、20V、20V、12V、6.3V的交流电流。 给予过电压、过电流、漏电保护器，当如控制柜发生开关电源出现异常使系统软件工作电压或电流量超出短路保护的规定值时，系统软件马上关闭电源，对生命安全起到一定的缓冲作用；
2.仪表设备
给予沟通交流数字电压表，精度等级为0～500V，测量范围自动选择，精密度为0.5级，三位过半数显。
直流电数字电压表，精度等级为0～1000V，分2V、20V、200V、1000V四档，直键开关心换，三位过半数显，精密度为0.5级。
直流电数字电流表，精度等级为0～2000mA，分20mA、200 mA、2000 mA四档，直键开关心换，三位过半数显，精密度为0.5级。
3.电气元器件
给予三相断路器，二相隔离开关，二相智能电能表、三相电能表、电压互感器、断路器（5A）、直流接触器、热继器、数显式时间控制器、速度继电器、按键开关（常开、常开常闭）、急停开关、行程安排开关、能耗制动变电器、整流管、能耗制动电阻器、大功率电阻、指示灯（红、绿、白、黑）、万能转换开关、选择按钮、交流电压表、交流电流表、功率因数表等。
4.可编控制器控制模块
装有日本三菱PLC FX1N-40MR（24路数字量输入16路数字输出）。模拟量模块FXON-3A模拟量模块（2入/1出），通讯模块，含RS485通讯；选用DIN滑轨固定安装于电气控制柜中，SC-09通讯编程电缆，GX Developer数控编程软件，MCGS工控设备组态，仿真教学手机软件。
运用专用型滑轨固定安装于控制柜内部结构实训板里，服务器开关量、模拟量输入接线接线端子都已根据人防电源插座拉到控制柜外界，便捷与实训模块联线。此外也将这种接线端子根据线糟拉到控制柜内部结构实训板中的专用接线端子排上，学生们亲自动手接线、走线、贴近工业生产具体当场，实训特性显著。
5.变频器控制模块
日本FR-D720S-0.4KW变频器，具备RS485通信端口，装有变频器与PLC通讯编程电缆。
6.工控触摸屏控制模块
装有昆仑通态7英尺触摸显示屏：DC24V供电系统，彩色触摸屏，装有通讯免费下载编程电缆，触摸显示屏与变频器通信光缆，触屏与PLC通信光缆，触碰组态。
7.直流电开关电源芯片
装有一只24V开关电源芯片，用以给三菱服务器、三菱触摸屏等方面进行供电系统。
8.直流调速控制模块
直流电机调速控制实训部件：由专用型驱动模块、隔离电路等装构成。
9.不锈钢板电动机滑轨、光编码器限速系统及数显式时速表（光电编码器）。含有电压反馈和单脉冲意见反馈。
10.三相异步电机（带速度继电器）：一台，380V、180W
11.直流电机：一台 DCC20V、50W
五、电焊工实训考评设备实训具体内容
可编控制技术性
PLC控制三相异步电机电动机起停
PLC控制三相异步电机电动机次序起停
PLC控制三相异步电机启动和锁紧控制
PLC控制三相异步电机Y-△运行控制（含时长调整）
PLC控制三相异步电动机正反转控制
PLC控制三相异步电机带定位全自动来回控制变频调速技术
变频器作用基本参数与实际操作（控制面板实际操作）
变频器作用基本参数两段速率挑选交流电机调速
根据PLC控制得多段速率挑选交流电机调速
根据PLC通讯方式得多段速率挑选交流电机调速
电阻器控制变频器外界工作电压变速
根据PLC模拟量输入方法的变频器闭环控制变速（控制变频器外界工作电压）
根据PLC通讯方式的变频器开环变速
根据PLC通讯方式的变频器闭环控制精准定位控制
触摸显示屏组态软件控制技术性
触摸显示屏组态软件控制三相异步电机起停
触摸显示屏组态软件控制三相异步电机正反转
触摸显示屏组态软件控制三相异步电机使用时间
触摸显示屏组态软件控制变频器变速
触摸显示屏组态软件控制直流电机调速
直流电机调速技术性
直流无刷电机的起停控制
直流无刷电机PWM变速
直流无刷电机外界电阻器变速
根据PLC模拟量输入直流无刷电机闭环控制调速系统
低压电器实训
三相异步电动机接触器自锁控制线路
三相异步电动机交流接触器启动控制线路
三相异步电动机得多地控制
交流接触器互锁的正反转控制线路
按键互锁的三相异步电动机接触器正反转控制线路
双向互锁的三相异步电动机正反转控制线路
三相异步电动机定签串的电阻器缓解压力运行手动式控制线路
三相异步电动机定签串的电阻器缓解压力运行全自动控制线路
Y-△运行全自动控制线路
单边缓解压力运行及反接制动控制线路
能耗制动的控制线路
三相异步电动机顺序控制
操作台全自动来回控制线路
单相电表立即/间接性接线
单相电表经电压互感器的接线
三相三线电表立即接线
电流表、电流计组装电源电路
一只电压互感器用以单相电回路的接线
电压互感器与电流计适用接线
万能转换开关和电压表测量工作电压接线
