机床网孔布线实训台
一、 简述
“机床网孔布线实训台”可用于大、中专职业类院校、技术学校的《电工技能训练》、《机电传动控制控制配电线路与基本技能》、《高级维修电工技能鉴定》和《数控车床控制电路能力提升》等实训课堂教学。
“机床网孔布线实训台”是为了融入高等职业教育和操作过程学习培训的需求,实际操作安全性、标准，应用灵便，坚固、经久耐用，别具一格，颇具科技感。独特模具工业型材，构造科学合理、外形美观。
该装置主要是由实训桌、网孔板、实训电子器件构成。学生们依据实训配电线路开展元器件的合理配置，组装、接线所有由学生自主进行，贴近工业生产当场。可以完成数控车床配电线路，电动机控制配电线路，照明灯具配电设备的模拟操作、设备安装调试综合实训，练习学生们动手操作能力与实操技能。实训新项目可以自行明确，依据所选择的新项目选择相应的电子器件。该装置也可以作为电工技能鉴定考试的机器。实训台配置漏电保护器、负载和电路维护，确保生命安全和设备运行安全性。灵便、靠谱、安全性、经济实用，是本机器的特性。
二、机床网孔布线实训台结构与功能

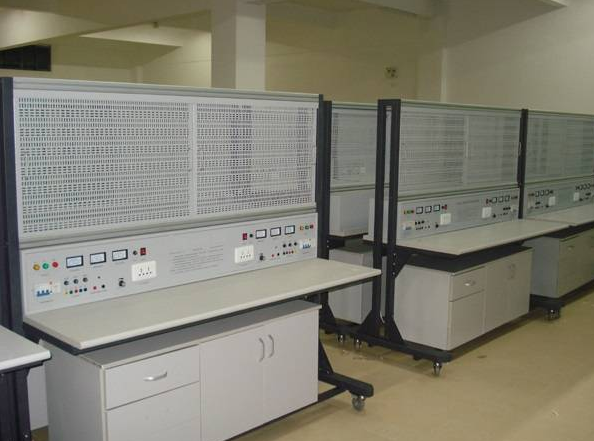

本实训台由实训屏（内嵌开关电源）、实训桌、实训存储柜、椅子等构成。
1、实训台由实训屏（内嵌开关电源）、实训桌、实训存储柜三大部分构成。以30mm×30mm成形方钢管做为机器设备关键架构原材料；
2、实训屏、汽车底盘选用螺纹连接、重点部位选用三角筋用内六角螺钉结构加固联接，表层经高温喷塑处理，别具一格且合理具有防锈处理绝缘层的功效；由两根35mm×35mm铝型材及滑轨构成网孔板固定机构；
3、固定机构的下方是铁质双工序电源箱，每工序电源箱的规划分别为电源保护设备、开关电源指示装置、电源电压；
4、实训桌桌面上选用25mm麻灰色密度高的玻纤板包边特别制作，实训桌桌面上原材料具有较好的防火安全、防潮、耐磨损、绝缘层等特性，有效提升阻燃等级；实验桌底端配有最少4个驱动轮，便捷实训装配平台移动和固定不动；
5、实训存储柜选用规范结构与零件柜，左边有3层抽屉柜，用以储放专用工具及其实训材料。
6、每一个工序配备保温板。
7、椅子 每一个试验台配2个塑胶圆凳。
三、机床网孔布线实训台性能指标
1、 外观：总体规格约1632mm×750mm×1638mm；
2、 实训装配平台的原材料：厚钢板、铝合金结构；
3、 开关电源： 1)键入：三相AC 380V ±10% 50HZ 三相五线；2)固定不动沟通交流导出：三相五线 380V 接灯线式2组、220V接灯线式2组、220V电源插座式4组3)可调式直流电导出： 0～24V/2A持续可调式2组（含有表针工作电压、表针电流计实时监控系统开关电源转变）；
4、 插口及仪表盘：指南针电流表 2 只，时时刻刻监管电网电压转变；
5、 维护：断路器作过流保护，隔离开关具备过压保护，走电开关具备漏电保护器作用，漏电保护器动作电流≤30mA。
6、 2组开关电源互不相关，互不干涉。
7、 不锈钢板网孔板: 总数2块,规格型号：700×600mm 。 用以学生们实训组装电气元器件、实训视频的科技创新、实训具体内容拓展更新。
8、 试验使用说明: 总数1套,引导学生实训.
9、 实训线缠1套. （需要满足实验步骤，而规范配套设施）
四、机床网孔布线实训台可完成的常见实训新项目
1.专业技能练习
（1）常见工具使用与鉴别
（2）电焊工建筑识图练习
（3）电工布线加工工艺
（4）常见导线的连接和电缆护套的修复
（5）万用表的使用与读值
（6）配电板组装
（7）房间内布线
2.照明灯具电路
（8）日日光灯电路组装
（9）日光灯电路组装
（10）两个地方控制一盏灯电路组装
（11）室内采光电路组装
（12）触碰开关电路联线
（13）光控控制演试开关电路接线
（14）人体感应延迟开关电路接线
3.仪表盘电路
（15）单相电表立即接线电路组装
（16）单相电表经电压互感器接线的电路组装
（17）交流电流的测量
（18）交流电压的测量
（19）电流计安装
（20）电流表安装
（21）电阻的测量
（22）三相四线功率因素电表立即接线的电路组装
（23）三相四线功率因素电表经电压互感器接线的电路组装
（24）电压互感器电路
（25）绝缘电阻表的应用
（26）钳型电流表的应用
4、电气设备控制电路
（27）常见开关电磁阀的拆卸
（28）直流接触器的拆卸
（29）直流接触器的拆卸
（30）单相容运行电机接线
（31）三相异步电动机自动运行
（32）三相异步电动机启动控制
（33）三相异步电动机锁紧控制
（34）三相异步电动机两个地方控制
（35）三相异步电动机交流接触器互锁正反转控制
（36）三相异步电动机双向互锁正反转控制
（37）三相异步电动机延迟全自动正反转控制
（38）感应电机手动式顺序启动控制
（39）感应电机全自动顺序启动控制
（40）延迟起停控制
（41）三相异步电动机手动式Y/△运行控制
（42）三相异步电动机全自动Y/△运行控制
（43）三相异步电动机能耗制动
（44）三相异步电动机可逆性双重能耗制动
（45）三相异步电动机反接制动
（46）三相异步电动机自来回控制
（47）三相异步电动机带启动正反转控制
（48）三相异步电动机带启动自来回控制
（49）三相异步电动机串电阻器电机软启动手动式控制
（50）三相异步电动机串电阻器电机软启动全自动控制
（51）三相异步电动机串电阻器电机软启动反接制动控制
5、数控车床电气设备控制电路
（52）电葫芦电气设备控制
（53）CA6140型数控车床控制电路
（54）Z3040型摇臂钻电气设备控制电路
（55）X62W型万能铣床电气设备控制电路
6、其他电动机控制电路
（56）双速电机手动式转换控制
（57）双速电机自动选择控制
（58）并励直流电机同步电机控制回路串电阻器运行与变速
（59）直流电机能耗制动的控制配电线路
（60）直流电机反接制动的控制配电线路
