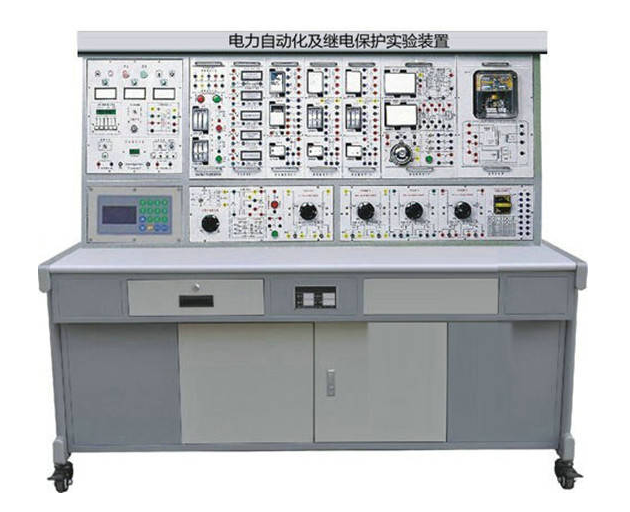

电力电气及继电器保护实验装置
一、简述
电力电气及继电器保护实验装置是依据《供电系统继电器保护》、《供电系统全自动装置》、《电气设备》等科目实验课堂教学的规定，联系实际运用和发展趋势量身定做的基本实验装置。可以对发电站、变电站及加工厂常用的继电器保护、电气二次控制电路等课程内容来操作实验。电工实训装置适用电力工程、电气设备自动化类专业课程的课堂教学实验，也可以作为学生们毕业设计论文和教学研究新项目的硬件开发服务平台。
电力电气及继电器保护实验装置是综合了现阶段高等学校《继电器保护》、《电气设备》、《全自动装置》、《工厂供电》、《供电系统微型机保护》等多门课程里的课程内容，融合生产制造实践应用与发展，设计方案开发新颖独特实验装置。它会对发电站、变电站及加工厂常用的继电器保护、电气二次控制电路及全自动装置等课程内容来操作实验，能够以真正直观地实验教学方式为学生提供专业能力练习。本装置的优点是机器设备元器件利用率高，实验课堂教学系统化强，占有实验场所少，性价比高高等优点。
装置选用小挂件式结构，可以根据实验具体内容组合在一起，组装使用便捷。实验仪表盘精确度高，具备智能化、智能化系统及人机对换等服务，客户根据需求来选择。装置对控制柜及精确测量构件所涉及到的开关电源、仪表设备等都采用可信赖的保护，与此同时还设有靠谱人身安全保护管理体系，避免因为同学们在实验里的操作失误而引起实验全面的毁坏和意外伤害。
二、特 点
1. 综合型强 结合了目前我国各种学校中《电力自动化》及《继电器保护》等科目的实验新项目。
2. 适应能力强 能够满足各种学校《电力自动化》和《继电器保护》课程的实验教学目标，实验深度与深度广度可以根据实际需求作灵活调整。本装置选用部件式挂箱构造，拆换方便快捷，如果需要扩展功能或开上新实验，仅需加上构件就可以，绝不取代。
3. 全套性好 该装置从仪表设备、专用型开关电源、电磁阀以及其它实验构件到实验联接专用型输电线等都配套设施齐全，所提供零部件的特性、规格型号等都能够满足实验的需求。
4. 形象性强 各实验小挂件选用隔开结构类型，部件控制面板提示、点划线明晰，各小挂件每日任务确立、实际操作、维护方便。
5. 合理性强 装置占地总面积偏少，节省了实验用地，降低基础设施投资；配套电磁阀以及机器设备全部采用电力系统自动化及继电器保护装置中实践应用的关键设备，真实有效强，并均经特别制定。装置外观设计工整美观大方，可以改善实验自然环境；电力电气及继电器保护实验主题鲜明，设计合理，除开加重基础知识外，更为学生们踏入社会，从业发电站、变电站、厂矿企业的供配电系统工作中，继电器保护系统的设计、组装、调节、维修等，打下良好的基础。检测仪表选用数显式、智能化系统及人机对换等紧密结合，能够满足实验课堂教学的必须，使完成装置精确测量方式的智能化；配有计时器报案录像仪（服务项目管理工具），给学生实验技能考核提供了一个统一的标准。
6. 开放性好 控制柜供电系统防护（浮地设计方案），并设有内、外工作电压型走电保护装置，保证作业者的安全性；各电源电压都有监控及短路故障保护等服务，使用便捷；各检测仪表都有保护作用。全套装置通过精心策划，再加上可信赖的电子器件质量及靠谱加工工艺做为确保，商品性能优良。这所有的一切作用均是开放性实验创造了条件，有利于提高学生讨论问题与问题解决能力。
三、技术规格
1. 键入开关电源：三相四线 380V±10%50Hz
2. 办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3. 装置容积：＜1.5kVA
4. 尺寸：187cm×73cm×166cm
四、装置的配置和要求
本装置将实验所需要的交流电、高压直流电源、沟通交流检测仪表、直流电检测仪表、电子秒表、各种规格型号的输入电阻及各种规格型号的电磁阀等有机地结合在一起，配套设施齐全。客户不需要买一切设备配件，就可以完成全部实验。
本装置由控制柜、实验桌及实验部件等构成。选择不同的小挂件组成就可以完成不同类型的实验具体内容。
五、实验新项目
1. 电磁感应型电流电磁阀和电压继电器实验
2. 电磁感应型时间控制器实验
3. 信号继电器实验
4. DZ、DZB、DZS系列产品小型继电器实验
5. 6～10kV配电线路过电流保护实验
6. 低压运行过电流保护及过负荷保护实验
7. BFY-12A晶体三极管负序电压继电器实验
8. 复合电压运行过电流保护实验
9. 冲击性电磁阀实验
10. 重复动作手动式回归中间数据信号装置实验
11. 重复动作全自动回归中间音响信号装置实验
12. 具备灯光效果监控的隔离开关控制电路实验
13. 具备灯光效果和音箱监控的隔离开关控制电路实验
14. 闪光继电器所组成的闪亮装置实验
15. 安置弹跳闭合电磁阀的隔离开关控制电路实验
16. 电流闭合工作电压速断保护实验
17. 发电机组过压保护实验
18. DH-3型三相一次自动重合闸装置实验
19. 自动重合闸前加快保护实验
20. 自动重合闸后加速保护实验
21. BCH-2差动保护电磁阀特点实验
22. 一侧开关电源辐射型电力线路三段式电流保护实验
23. 过电流保护与三相自动重合闸装置综合性实验与考核设计方案性实验
———由学生依据实验题型设计制作配电线路﹑拟定流程自主布线，进行对学生实验考核
24. 低压运行过电流保护与自动重合闸(后加速)综合性实验与考核
25. 复合电压运行过电流保护与自动重合闸(后加速)综合性实验与考核
26. 电流闭合工作电压速断保护与自动重合闸(后加速)综合性实验与考核
27. 过压保护与自动重合闸(后加速)综合性实验与考核
28. 三段式电流保护与自动重合闸(后加速)综合性实验与考核
29. 过电流保护与自动重合闸(前加快)综合性实验与考核
30. 低压运行过电流保护与自动重合闸(前加快)综合性实验与考核
31. 复合电压运行过电流保护与自动重合闸(前加快)综合性实验与考核
32. 电流闭合工作电压速断保护与自动重合闸(前加快)综合性实验与考核
33. 过压保护与自动重合闸(前加快)综合性实验与考核
34. 三段式电流保护与自动重合闸(前加快)综合性实验与考核
35. 变电器差动保护保护实验
六、装置的安全性保护管理体系
1. 三相四线制开关电源键入后复防护导出（浮地设计方案），总开关电源由三相锁匙开关操纵，配有三相带灯断路器做为断相标示。
2. 控制柜开关电源由交流接触器根据起、停按键加以控制。
3. 屏上配有2套工作电压型走电保护装置和一套电流型走电保护装置，控制柜内、外或弱电导出如有走电状况，即报警并断开总开关电源，保证实验安全性。
4. 单、三相调压器导出处配有过电流保护装置，两色、电线间过电流或者直接短路故障均可自动保护。
5. 配有计时器兼报案录像仪（服务项目管理工具），对交通违章所使用的频次进行记录，给学生实验技能考核提供一个统一标准。
6. 各种各样开关电源及各类仪表盘均有完善的保护作用。
