电力系统监管实验设备
一、概 述

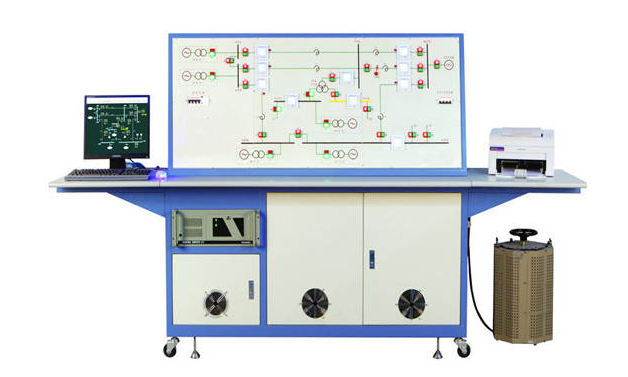

“电力系统监管实验设备”是依据实验课堂教学的规定，同时结合工业生产实践应用与发展而研制的综合性实验服务平台。它会实现数据的智能运维和机器的自动控制系统。本设备具备构造灵活变通、功能齐全、运行靠谱和维护方便的特征。
用户设置方式由1台“电力系统监管实验设备”和N(N≥2)台“电力系统综合自动化实验服务平台”可组成“N 1”电力系统，此系统的实验具体内容基本上覆盖电气专业以及对口专业本科生的课程，如“电力系统自动化技术”、“电力系统数据基础”、“电力工程稳暂态剖析”等课程内容，能融合生产制造实践应用与发展。在学生开展毕业设计论文和课题设计时，以真正直观地实验教学方式为学生提供能力提升，有益于提高学生的操作能力，加重同学们对基础理论知识的学习。除此之外，本实验服务平台也可以供硕士研究生作课题研究开发，还能够电力系统专业技术人员作培训中心。
此外，“N 1”全面的通讯网络拓扑结构选用C/S构造，还支持10台远程服务器（或称从站）浏览管理服务器（或称域名），完成了多客户分享监管权的作用。此功能极大地方便了实验课堂教学，提升了实验高效率，便捷实验室管理方法；与此同时也提升了实验室建设中的能力和级别。
二、特 点
和国内同行业对比，“电力系统监管实验设备”关键主要有以下特别之处：
1.开放性：电脑监控软件要以力控网路版组态为开发服务平台，用户可以进行二次开发
2.传递性：客户可共享监管权，远程服务器（或称从站）10台，具体表现在以下几个方面
同歩表明各发电站的运行情况
同歩表明各开关站电量参数
多台监控各隔离开关位置，维护姿势出入口情况
存储和打印出电力系统的电量参数
同歩监控电力系统的风潮遍布
开展繁杂电力系统的潮流计算
储存历史记录，制作历史时间曲线图
具备“四遥”作用
3.模型化：设置权限多种多样典型性网络架构，为时尚潮流剖析给予示例
4.系统化：以电力工程当场具体运行的软件方式为原型，融合教材内容，突显技术专业特性
三、技术规格
1. 键入开关电源：三相四线 380V±10% 50Hz
2. 容 量：20kVA
3. 面板尺寸：1900mm×800mm（坡度40°）
4. 台体规格：1900mm×800mm×1400mm
5. 规范RS-485通信接口；MOZYUS通信协议
6. 仪表盘检测精度：电流量/工作电压：±0.2%；有功功率：±0.5%；无功功率：±1%
四、实验新项目
1. 传动装置的启动与运行
(1) 调速装置实际操作基本原理实验
(2) 调速装置及传动装置操纵运行
2. 发电机组机电工程特性实验
(1) 电动机的满载特性曲线图检测
(2) 电动机的短路故障特性曲线图检测
(3) 发电机组外特性及调节特性实验
(4) 发电机组零功率因素负荷特性实验
3. 同歩发电机励磁操纵实验
(1) 微型机励磁装置操作过程实验
(2) 不一样α角（操纵角）励磁电压波型观察实验
(3) 同步电动机起励实验
(4) 控制方法以及彼此转换实验
(5) 逆变电源灭磁和跳灭磁开关灭磁实验
(6) 伏赫限定实验
(7) 欠励限定实验
(8) 同步电动机强励实验
(9) 调查特性实验
(10) 过励限定实验
4. 准同时期并排运行
(1) 微型机准同期装置操作过程实验
(2) 全自动准同时期标准检测
(3) 线形整步工作电压产生（相敏阶段）检测
(4) 导前时长整定值及测量法
(5) 压力差、频差和相距闭合与整定值
(6) 手动式准同时期投运实验
(7) 半自动式准同时期投运实验
(8) 全自动准同时期投运实验
5. 单机版----无穷系统稳定性运行方法实验
(1) 单回路稳定对称性运行实验
(2) 双回路供电和单回路的稳定对称性运行较为实验
(3) 单回路稳定非全日制相运行实验
6. 单机版带负载实验
(1) 独立系统的特性实验
(2) 投、切不一样负载的实验
(3) 甩负荷实验
7. 电力系统功率特性（功角）和功率极限值（静态数据可靠性）实验
(1) 无调整激磁时，功率特性和功率极限测量
(2) 手动控制激磁时，功率特性和功率极限测量
(3) 微型机自并励时，功率特性和功率极限测量
(4) 微型机他励时，功率特性和功率极限测量
(5) 单回路、双回路供电运输功率与功角关联实验
(6) 提升电力系统静态数据可靠性实验
8. 电力系统暂态可靠性实验
(1) 短路故障种类对电力系统暂态稳定性的危害实验
(2) 常见故障摘除时长对暂态相对稳定的危害实验
(3) 有没有强激磁对暂态可靠性危害实验
(4) 配电线路自动重合闸以及系统暂态可靠性影响实验
(5) 同步电动机多线程运行和再同步实验
(6) 提升电力系统暂态稳定性的对策
9. 电力系统运行实验
(1) 发电机启动和优化实验
(2) 电力系统运行方法实验
(3) 电力系统负载调节实验
10. 电力系统剖析实验
(1) 电力系统潮流计算剖析实验
(2) 电力系统常见故障测算剖析实验
(3) 切边机、切负荷等平稳实验
11. 电力系统调度自动化实验
(1) 电力系统实时监控系统
(2) 电网的电压和功率遍布实验
(3) 电力系统有功功率功率调节实验
(4) 电力系统无功功率功率调节实验
(5) 电力网运行方法转变
(6) 电力系统生产调度运行实验
(7) 遥控器、监测、遥调、遥调四遥实验返回搜狐，点击查看
