建筑供配电系统技术性实训设备
一、 建筑供配电系统技术性实训设备技术标准
1、生命安全和系统安全保护作用
◆ 达到国家行业标准，在实验装置的开关电源输入端配有电流量型漏电器，控制屏内、
外或弱电导出有短路问题，立刻报警并断开总开关电源，保证实验安全。
◆ 选用全封闭式性安全试验输电线防止学生们两手模电而导致的安全事故。
◆ 仪表盘配有过量程保护作用，交直流电源具备短路故障保护。
◆ 控制屏开关电源由交流接触器根据启、停按键加以控制。
◆ 交流稳压器导出连有高灵敏的电子电路过电流保护和熔断丝双向保护作用，
两色开关电源、电线间开关电源过电压或者直接短路故障均可自动保护。
2、开关电源表明
工作电源：三相 380V±5% 50Hz，根据导通按键操纵导出0~380V可调式交流电流，输出功率3kVA，还带有电流量型走电保护器及高灵敏保护等各方面的保护。
3、整个设备容积： <3kVA
4、控制屏

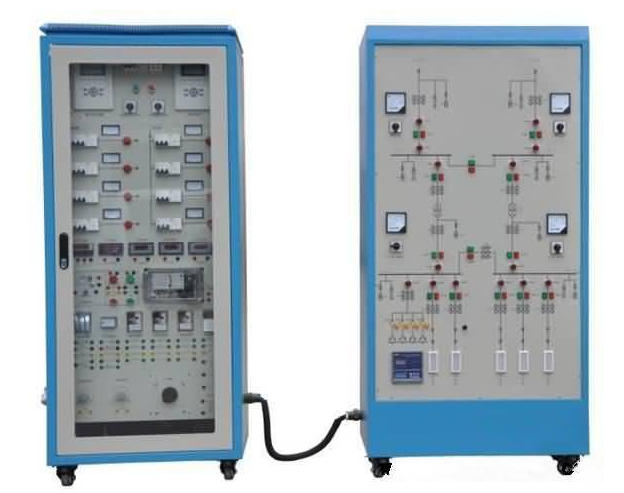

选用实际操作控制屏加控制箱的形式，均是移动式构造，实际操作控制屏为实训一次配电线路，从上向下分别为总降变电站、配电房所至建筑用电量，控制箱为二次控制电路，配有后备电源全自动资金投入设备、仪表盘、无功功率自动补偿控制板、基本电磁阀等。
5、仪表盘表明
交流电压表：检测范围0-500V，量程分成2V、20V、200V、500V，
仪表盘精密度0.5级，并且具有超量程保护作用。
交流电流表：检测范围0-20A，量程分成200mA、2A、20A，仪表盘精
度0.5级，含有量程转换，并且具有超量程保护作用。
直流电压表：精度等级为0～300V，量程分成2V、20V、300V，仪表盘
精密度0.5级，含有量程转换，并且具有超量程保护作用。
直流电流表：精度等级为0～2A，量程分成20mA 、200mA、2A，仪
表精密度0.5级，含有量程转换，并且具有超量程保护作用。
电计时器：选用单片机制作，含有启动和终止接线头，表明企业分别是s和
ms，量程可以实现自动选择。
6、主要部件的性能指标
1）应急电源全自动资金投入设备
适用110kV以下的额定电压的入线开关，内桥开关及主变两边开关的自投设备，可以从开关柜就近组装。
2）无功负荷自动补偿控制板
本系列控制板选用性能卓越单片机设计为基础硬件配置，充足借助计算机高速计算力及逻辑性判断能力，使本系列控制板真正做到智能化系统、智能化。
7、试验输电线
试验连接导线选用高可靠全封闭式小手枪插形式，内部结构为线材刮丝成的头发般细128多股，质地柔软，护线套用粗线条径、防硬底化化学产品做成，电源插头选用实芯铜制件。
8、联想品牌计算机
表明:触触控式 ,服务器:嵌入式应用.
硬件要求:无风扇设计,所有铝合金结构,Atom N270CPU 多线程技术，前端总线533MHz，适用6个串口通信，1个VGA 4个USB 1个网线端口 一个PS2 。
触摸显示屏规定：5芯电阻器式 清晰度 4096*4096 光传输速率 76%±2 操作温度25g到35g 阻抗特性300 平均偏差1% 使用寿命 500万次数之上 插口 USB 开关电源 ：DC—12
二、 建筑供配电系统技术性实训设备实验步骤
1、 建筑供配电系统机器设备实训
1） 常用低压电器的认识及安装
2） 电流互感器和电压互感器的认识及安装
2、 建筑供配电系统互联网实训
1） 供电系统互联网的运行和调节
2） 配电设备互联网的运行和调节
3、 建筑供电系统的继电器保护实训
1） 电磁式电流继电器
2） 电磁式时间控制器
3） 电磁式小型继电器
4） 电磁式电压继电器
5） 电磁式信号继电器
6） 反时限电流继电器
4、 低压配电线路继电器保护实训
1） 低压配电线路等级分类保护
2） 接地装置保护
5、 高压供电配电线路继电器保护实训
1） 电力线路定时限的过电压保护
2） 电力线路反时限的过电压保护
3） 电力线路电流量速断保护
6、 供电系统的二次回路与保护装置系统软件实训
1） 真空断路器控制和信号回路
2） 电检测仪表与绝缘层监控
3） 输电线路的重合闸
4） 供电系统的后备电源全自动资金投入
5） 供电系统的功率因数补偿
7、 高层住宅建筑电器设备供配电系统实训
1） 建筑灯光控制系统配电设备
2） 建筑动力装置配电设备
3） 建筑综合布线系统配电设备
