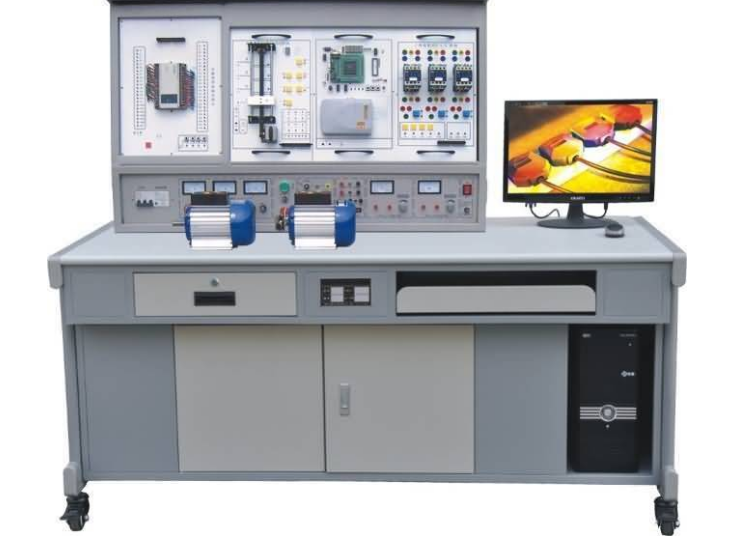

PLC可编控制器、单片机设计开发应用及电气设备控制综合性实训设备
一、简述
PLC可编控制器、单片机设计开发应用及电气设备控制综合性实训设备，PLC一部分集可编程逻辑控制器、通讯在线编辑器、数控编程软件、工控设备组态、仿真教学手机软件、仿真模拟控制实训挂箱、实物相当于一体，可直接地开展PLC的最基本命令练习，好几个用途广泛的PLC实践应用仿真模拟实验和实物控制实训，又为高端设计开发实验实训提供更好的标准。为了能融合教学目标，设计过程中借鉴了中国多种多样教材内容，从这当中优选出极具代表性的实训实验新项目，配置三相鼠笼式三相异步电机及电磁阀，可以完成好几个电气设备控制新项目练习。
单片机设计开发运用一部分功能齐全，实训主题鲜明，可完成单片机设计插口拓展、数据收集、资料显示、电脑键盘控制、计时器、打印机接口等多个新项目练习。
PLC挂箱：
单片机设计挂箱：
二、特性
1．PLC可编控制器、单片机设计开发应用及电气设备控制综合性实训设备,选用部件多结构，拆换实验控制模块方便快捷，如需扩展功能或开上新实验，仅需加上实验挂箱就可以，绝不取代。
2．多口接线法，PLC服务器与实验挂箱之间的连接就可以选用锁紧选用锁紧紧接着接电源单线铁路分步骤联接，以提升手脑并用水平，相互了解PLC的结构与功能，也可根据接线头一次性联接，以提升实验连接速度，与单一联接法相比较具备肯定优势
3．PLC实训目标整体形象真实，贴近工业生产现场实践应用，根据本实验装置练习，学生们很快就可以融入现场工作中。
4．单片机设计实训新项目丰富多彩，构造科学合理、有效。
5．选用三菱FX系列产品可编控制器，功能齐全，使用性能，选用模块化，组成灵便。
6．组态软件棒图课堂教学 选用MCGS工控设备组态，全部实验早已编写出生动具体、炫酷强、课堂教学比较好的组态软件棒图，开展实验实时跟踪课堂教学。
三、设备组成
（一）PLC一部分
1．PLC可编控制器实训台：给予三相电源，可调电源及安全防护装置
2．PLC可编控制器实训设备(挂箱规格型号：40×24×6cm)
1）PLC001 交通指示灯PLC全自动控制
2）PLC002 搅拌装置的PLC全自动控制
3）PLC003 LED数码管显示PLC全自动控制
4）PLC004 四层电梯设备PLC全自动控制 （实物）
5）PLC005 加工中心刀具库挑选控制（实物）
6）PLC006 造型艺术彩灯造型的PLC控制
7）PLC007 电机的全自动控制（实物）
8）PLC008 伺服电机的PLC控制（实物）
9）PLC009 仿真模拟电视发射塔
10）PLC010 自动送料装车系统
11）PLC011 自动售卖机
12）PLC012 全自动成形系统软件
13）PLC013 冷却塔自动供水系统
14）PLC014 电子邮件物流分拣系统
15）PLC015 全自动洗衣机系统软件
16）PLC016 电镀工艺系统软件
17）PLC017 电磁阀控制（一）
18）三相鼠笼式电机
19）基本实验设备
3．PLC可编控制器实际操作桌
4．程序编写系统软件
5．PLC模拟仿真实训手机软件一套
（1）根据PLASH虚拟器实时同步PLC的工作状态
（2）能够实现PLC虚似布线，并且对布线开展不正确查验
（3）PLC编程练习、PLC程序编程测试等作用
（4）完成PLC运作仿真模拟，对不正确程序流程开展安全检查
6．工控设备组态一套：打开程序编程自然环境，一切实训都能够编写出生动具体炫酷强、课堂教学比较好的组态软件棒图，然后进行实训实时跟踪课堂教学。
7．PLC可编控制器（插口早已拉到控制面板）及连接通信电缆线。
8．计算机或手执开发板（客户备用或网上代购）
四、技术规格
1、键入开关电源：三相四线电源，键入时电源指示灯亮。
2、电源电压：有走电型保护装置、负载、短路保护装置。
A．三相四线380V导出，由三只电流表标示电压
B．～220V根据多功能插座导出
C． 24V/2A直流稳压导出（数显式）
D． 5V/1A直流稳压导出（数显式）
E．±12V/1A直流稳压导出（依据设备要求来定）
3、PLC可编控制器：
知名品牌、型号规格：三菱FX1N40–40mR（键入24点，导出16点）
4、净重：100Kg
5、尺寸：160×75×150 cm
五、基本上实训新项目
（一）PLC控制一部分
1）与、或、非逻辑系统测试
2）计时器、电子计数器系统测试
3）自动跳转、支系功能训练
4）移位寄存器检测
5）数据处理方法功能训练
6）求微分、位操作检测
7）交通指示灯PLC全自动控制
8）搅拌装置的PLC全自动控制
9）LED数码科技官表明PLC全自动控制（实物）
10）四层电梯设备PLC全自动控制（实物）
11）加工中心刀具库挑选控制（实物）
12）造型艺术彩灯造型的PLC控制
13）电机的全自动控制（实物）
14）伺服电机的PLC控制（实物）
15）仿真模拟电视发射塔实验
16）自动送料装车系统控制
17）自动售卖机
18）全自动成形练习
19）冷却塔全自动供电控制系统软件
20）电子邮件自动分拣
21）全自动洗衣机控制系统软件仿真模拟
22）电镀工艺全过程控制
23）三相鼠笼式异步电机启动控制和锁紧控制(实物)
24）三相鼠笼式异步电机连动正反转控制(实物)
25）三相鼠笼式异步电机带延迟正反转控制(实物)
26）三相鼠笼式异步电机Y/△变换启动控制(实物)
27）MSGS组态软件棒图实验课堂教学,运用已编写好组态软件棒图,对之上一切实验开展实时跟踪课堂教学实验
28）对于实验新项目具体要求，学生们自主编写组态软件棒图开展实验。
（二）单片机设计一部分
1．存储芯片块清零
2．二进制到BCD码变换
3．二进制到ASCII码变换
4．程序流程自动跳转表
5．内存块挪动
6．数据排序
7．P1口键入、导出实验
8．电磁阀控制实验
9．用74LS244读取数据信息
10．用74LS273导出数据信息
11．串行数据变换并行处理数据信息
12．并行处理数据交换串行数据
13．PWM变换工作电压实验
14．声频控制实验
15．8255键入、导出实验
16．8155键入、导出实验
17．5LED静态数据串行通信表明实验
18．6LED动态扫描表明实验
19．查看式电脑键盘实验
20．阵列式电脑键盘实验
21．电子计数器实验
22．计时器实验
23．8253计时器实验
24．外部中断实验
25．串行接口通信实验
26．ADC0809AD转换实验
27．DAC0832AD转换实验
28．MC14433AD转换实验
29．EEPROM外部数据程序存储器实验
30．SRAM外界存贮器拓展实验
31．93C46串行通信EEPROM数据信息读写能力实验
32．数字电子钟实验
33．电子钢琴仿真模拟实验
34．复印机控制实验
35．汽车转弯信号指示灯控制实验
36．温度感应器环境温度控制实验
37．环境温度全过程控制仿真模拟实验
38．五相伺服电机仿真模拟实验
39．计算方式实验
40．数字频率计实验
41．V/F变换实验
42．F/V变换实验
43．LED点阵式表明实验
44．标识符液晶显示器控制实验
45．8279电脑键盘扫描仪表明实验
46．看门狗1实验
47．8251串行接口拓展通信实验
48．I2C系统总线读写能力实验
49．RS232转RS485实验
50．USB接口实验
51．十字路口交通信号灯控制实验
52．五作用逻辑性笔实验
53．直流电机驱动变速实验（实物）
54．步进电机驱动实验（实物）
55．IC卡读写能力实验
56．实时时钟/日历控制实验
57．语音识别芯片控制实验
58．单片机设计与CPLD实验
59．8051与PC机串行接口通信实验
60．Flash Rom外界程序存储器实验
61．多用途密码挂锁实验
