PLC可编程控制实验及单片机设计开发系统融合实验装置
一、简述
本装置是PLC可编程控制器及单片机设计实验开发系统融合实验机器设备。保证一机多用、资源整合共享、方便管理、此系统可完成51/96/8088/8086等CPU的单片机设计、微型机的所有软、硬件配置实验。在单片机仿真实验系统软件的前提下。提升8088十六位微机原理和插口实验。一体化设计，仅需拆换不同类型的CPU卡，就可以支持多种CPU的实验开发。给予二种作业平台，就可以协同工作，也可以与PC机联网工作中。一机在手，别无所求。
它适用《MSC-51单片机原理与接口》、《MSC-96 单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课堂教学。由MCS-51/96CPU卡所组成的单片机仿真实验系统软件，除实验功能外，还具备模拟仿真开发作用，可模拟仿真8031/32、87/89/51/52
89C1051/2051、80C196KB等CPU，外界模拟仿真室内空间达64K。实验时手册中详尽描述了各实验的效果、具体内容，列出接线方法，第三方接口框架图和流程硬盘，免去了老师和实验辅导教师为设计、提前准备调节实验线路和实验程序流程所许工作量，节省了课堂教学时长，从业单片机设计开发课堂教学的科技人员依据各自实际需求使用这个实验系统软件，可以帮助使用人以有限的时间精确高效地进行开发与实验每日任务。
PLC一部分仿真模拟具体工业生产控制流程中最典型的被控对象，它生动有趣的演示了PLC整个执行过程。可以生动有趣的执行器认证自身进行程序编写的正确性，把握PLC的实践应用，增强学生对PLC学习的积极性。产品采用挂厢式，有利于实验新项目拓展与用户第二次开发。自商品推出以来，获得了各大高校课堂教学老师和权威专家的一致好评。整套装置设计合理、功能齐全、实际操作简单实用，对于学生理解和掌握可编程控制器的控制原理和操作步骤。加速学习培训PLC的编程方式。都具有极大的协助。
二、系统构成

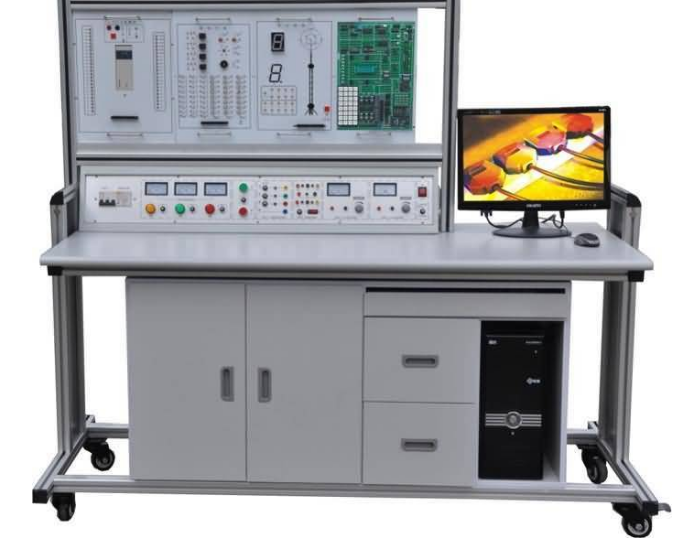

1、PLC可编程控制器实验台（演示屏与控制柜组成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器实际操作桌
4、程序编写系统软件
5、仿真教学手机软件
6、PLC及连接通讯电缆
7、51/96/8088/8086三合一单片机设计实验开发系统软件（包含系统软件电脑主板、手机软件、伺服电机实验控制模块、温度自动控制实验控制模块、直流无刷电机实验控制模块、音箱控制模块等）
8、计算机或手执开发板（客户备用或网上代购）
三、PLC可编程控制器实验台控制柜性能指标
1、开关电源
1.1开关电源输入:工作标准电压220V±5%(50Hz)，输入时电源指示灯亮。
1.2开关电源输出：有熔断丝和漏电保护器开关二级保护作用。输出沟通交流220V工作标准电压有高精密电流计与电流表标示
A组:交流电压 5V/3A输出，有高精密直流电压表标示工作电压输出，过电流全自动保护功能。
B组: 交流电压24V/2A输出，有高精密直流电压表标示工作电压输出，过电流全自动保护功能。
C组:低电压可调电源，工作电压 12V/-12V输出，电流量2A。
D组: 0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电流量2A，具备预置式过流保护保护功能。
E组:直流电源，给予0-20mA直流电源
F组:单相电电压输出，供客户备用仪器设备应用。
四、PLC可编程控制器服务器挂箱作用、特性
◆PLC服务器：输入：24点 输出16点(可以选择)
◆型号规格：三菱FX1N-40MR（也可以选择西门子系统、omron，价钱另议）
◆输出工作电压：直流电24V，电流表标示
◆运用系统软件程序编写
◆开关电源输入：沟通交流220V，50Hz
1）作用包含
◆ 交流电输入区
◆ PLC服务器 、编程电缆
◆ LED发光二极管、显示灯
◆ 输出负荷标示
◆ 输入仿真模拟开关（按键和开关）
◆ LED数码显示管 、声控开关
◆ 可调电源5V1A，24V2A
◆ PLC输入 、输出端口号
2）PLC主机输入输出端口号都已拉到板上。输入能够接仿真模拟输入开关、行程安排开关或光学开关等。输出能够接板上的显示灯、数码显示管和电磁阀、直流无刷电机和声控开关，还能够与演示装置相互连接，可运用具体的工业控制系统。
3）PLC服务器一般采用日本原装的三菱系列服务器。如用户要求的时候也可选用别的型号规格服务器。
4）实验台自身含有24V2A的开关电源。也可以用于输出负荷或者与演示装置插口或者与其他相匹配装置相接。
五、实验桌：铝木结构建筑，选用特别制作模具生产的高品质铝合金型材做框架，铝合金型材表层经钝化处理，坚固耐用，别具一格，符合现代审美观念，桌面上为防火安全、防潮、耐磨损高密度纤维板，餐桌下边配备储存柜及台式电脑主机柜。
六、PLC可编程控制器实验演示挂箱
该装置就是为了相互配合PLC可编程控制器实验台应用量身定做的外置演示装置。它是由LED发光二极管、大中型LED数码显示管、直流无刷电机、伺服电机等执行器用别的外围电路仿真模拟具体工业控制系统过程的情况，它生动有趣的演示了PLC整个执行过程。通过该装置，能锻炼学生们的操作能力，可以生动有趣的执行器认证自身进行程序编写的正确性，把握PLC的实践应用，增强学生对PLC学习的积极性。演试挂箱后盖板由铝合金型材注塑加工成的，箱体结构有效，加工工艺优秀，别具一格。该装置在演试屏上部位可随意挪动、交换。
演试装置中对PLC的输出全部采用24V开关电源，5V开关电源供执行器里的外场应用，每件演试装置主要是由十七块实验挂箱构成，它们型号规格分别是：
1）PLC001 交通指示灯PLC自动控制
2）PLC002 搅拌装置的PLC自动控制
3）PLC003 LED数码管显示PLC自动控制（实物）
4）PLC004 四层电梯设备PLC自动控制（实物）
5）PLC005 加工中心刀具库挑选控制（实物）
6）PLC006 造型艺术彩灯造型的PLC控制
7）PLC007 电机的自动控制（实物）
8）PLC008 步进电机电机的PLC控制（实物）
9）PLC009 仿真模拟电视发射塔
10) PLC010 自动送料装车系统
11)P LC011自动售卖机
12)PLC012 全自动成形系统软件
13)PLC013 冷却塔自动供水系统
14)PLC014 电子邮件物流分拣系统
15)PLC015 全自动洗衣机系统软件
16)PLC016 电镀工艺系统软件
17）PLC017 基本实验
18）18）三菱PLC服务器：键入：24点导出16点
七、PLC可编控制实验及单片机设计开发系统融合实验装置实验新项目
（一）、PLC可编控制器实验系统软件：
1．与、或、非逻辑功能实验
2．计时器、电子计数器作用实验
3．自动跳转、支系作用实验
4．移位寄存器实验
5．数据处理方法作用实验
6．求微分、位操作实验
7．交通指示灯PLC自动控制实验
8．搅拌装置的PLC自动控制实验
9．LED数码科技官表明PLC自动控制实验
10．四层电梯设备PLC自动控制实验
11．加工中心刀具库挑选控制实验
12．造型艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机电机的PLC控制
15．仿真模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售卖机实验
18．全自动成形实验
19．冷却塔全自动供电控制系统软件实验
20．电子邮件自动分拣实验
21．全自动洗衣机控制系统模拟实验
22．电镀工艺全过程控制实验
23．挖掘机控制程序编写练习：集PLC技术、微型机控制技术和一体，即有形化像的实体模型，还有生动形象的运行组织，实验操作简便，是各校可编控制器技术实现实物实验的理想模型。
（二）、单片机设计实验系统软件：
MCS-51单片机设计实验
手机软件实验
外界存贮器拓展
实验一 清零程序
实验二 解字程序
实验三 拼字程序
实验四 数据区传输子程序
实验五 数据信息排序实验
实验六 搜索同样数数量
实验七 无符号双字节迅速乘方法程序
实验八 多支系程序
实验九 单脉冲记数（按时/记数实验）
实验十 计算机数字时钟（计时器、终断器综合性实验）
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
实验十三 八段数码管表明
实验十四 电脑键盘扫描仪表明实验
硬件配置实验
自钢筋搭接硬件电路实验提醒
实验一 P1口闪灯实验
实验二 P1口转弯灯实验
实验三 P3.3键入，P1口导出
实验四 工业生产顺序程序（终断操纵）
实验五 8255 A.B.C导出方波
实验六 8255 PA口操纵PB口
实验七 8255操纵交通信号灯
实验八 简易I/O口拓展实验
实验九 A/D变换实验
实验十 D/A导出方波
实验十一 电子音响
实验十二 继电器控制
实验十三 伺服电机实验
实验十四 8253方波
实验十五 串并变换实验
实验十六 外部存储器拓展实验
实验十七 MCS-51串行接口运用实验㈠--两机通讯
实验十八 MCS-51串行接口运用实验㈡--与PC机通讯
实验十九 环境温度闭环控制系统
实验二十 小直流电机调速实验
实验二十一 外部中断（救护车与交通信号灯）
8088/8086系列产品微型机实验
手机软件实验
实验一 清零程序
实验二 解字程序
实验三 拼字程序
实验四 数据区挪动
实验五 数据信息排序实验
实验六 找"零"数量实验七 32位二进制乘除法
实验八 多支系程序
实验九 表明子程序
实验十 电脑键盘扫描仪表明实验
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
硬件配置实验
自钢筋搭接硬件电路实验提醒
实验一 8255并行口实验㈠：A.B.C口导出方波
实验二 8255并行口实验㈡：PA口操纵PB口
实验三 8255并行口实验㈢：操纵交通信号灯
实验四 简易I/O口拓展
实验五 A/D变换实验
实验六 D/A变换实验㈠：导出方波
实验七 D/A变换实验㈠：导出锯齿波
实验八 8259中断控制器实验
实验九 按时／电子计数器：8253方波
实验十 继电器控制
实验十一 8251串口通信实验㈠：自发性自收
实验十二 8251串口通信实验㈡：与PC通讯
实验十三 步进电机控制
实验十四 小直流电机调速实验
实验十五 环境温度闭环控制系统
实验十六 音频驱动实验
MCS-96单片机设计实验
手机软件实验
实验一 清零程序
实验二 解字程序
实验三 拼字程序
实验四 数据区传输子程序
实验五 数据信息排序实验
实验六 搜索同样数数量
实验七 无符号双字节迅速乘方法程序
实验八 多支系程序
实验九 计时器1实验--按时终断
实验十 计时器T1和T2与此同时造成终断
实验十一 80C196外部中断实验
实验十二 80C196软件方法造成终断
实验十三 利用HSI测脉宽
实验十四 利用HSI精确测量单脉宽
实验十五 利用HSO造成脉冲
实验十六 利用HSO造成持续单脉冲
实验十七 手机软件计时器
实验十八 80C196 A/D变换实验
实验十九 利用80C196的PWM造成各种各样波型
