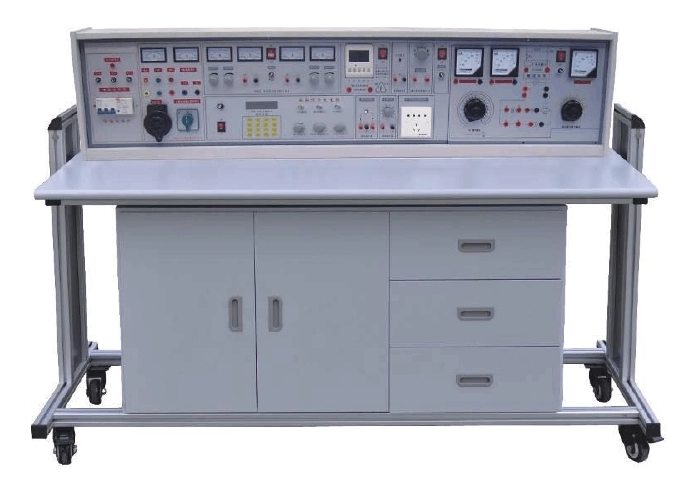

电路剖析实验台
一、系统简介
电路剖析实验台是结合电路分析实验教学理念，参考已有的课堂教学实验商品，由同济大学教师明确提出设计并改善而成。这款商品参考了中国流行产品设计特性，汇总学校在实验课程内容中发现的问题，有目的性的加以解决。商品秉着实验设计型、商品坚固型、实际操作灵便型，缓解教学中教师的工作抗压强度，提高学生的操作能力为主要目的。
实验系统为实验室一体化整体规划，对实验新产品的存放、存放统一设计，配备有模块储存箱。实验完成后，按照要求把实验物件放置到统一的计划部位，有利于查验也使得实验室干净整洁化一。
※模块化电路，关键知识要点电路开放，电路方式、元件选择、标值尺寸均需要学生设计制作挑选，真实存在设计方案类产品。配套设施完整的元件库，库文件元件丰富多彩，融合电路的开放构造，学生们可以自行从元件库文件挑选电阻器、电感器、电容器等元件，运用到系统内。电路元件选用直插电阻器，电感器、电容器选用100V之上抗压直插元件，提高产品的总体坚固性，机器设备不容易毁坏。
二、系统软件主要特征
1、模块化设计。一个实验配备一个电路模块，实验时摆放究竟座，非实验模块保存到存放箱里，有效预防非实验模块的人为破坏。
2、实验设计型。电路外形设计即达到认证实验的需求，并且也把开放型电路计划好，添加开放型处理芯片管座、面包板、数据信号连接、元件库等，可便于学生们出手构建电路和测试。
3、电路型号和流程表标识清楚。芯片引脚和电性能标识清楚，便捷学生们鉴别。
4、统一存储。实验底版、开关电源等封装形式在底箱中，按学生们工序摆放，其他实验板一种一个存放箱统一储存，存放工整、方便快捷。
三、性能指标
1、工序箱为38*40*35CM有利于实验室摆放
2、开关电源12V、-12V、VCC独立供电，含有emi滤波器和自动过压保护作用
3、实验板包含了以下电路：
MD01号板 电路剖析底版 此板中涉及到的电路有：
供电系统电路：
1、 5V，1A，带自修复维护电路。
2、-5V，1A，带自修复维护电路。
3、5V，3A，带自修复维护电路
可调式电压源电路
1、0－12V 持续可调式 一路
2、0－12V 持续可调式 二路
3、5V固定不动导出三路
直流电源电路
1、10mA直流电源一路
公共性电阻器、电阻器区
1、常见电阻器及插口 10
2、高精密电阻器 2个
3、可调电阻 10K 2个公
公共性电感器、电容器区
1、常见电感器6个
2、常见电容器6个
公共性二极管、开关区
1、二极管3个
2、开关量3个
自行设计与数据信号转接口区
1、面包板1个
2、数据转换口10个
模块实验模块组装区
1、组装模块实验模块
模块电路模块
MD02 号板 线型与离散系统元件光电流特性检测与串联谐振电路实验模块
1、线型与离散系统元件 二极管 线性电阻 灯构成
2、串联谐振电路元件 电阻器 电容器 电感器构成
MD03 号板 基尔霍夫定律 戴维宁基本定律实验模块
1、基尔霍夫定律实验电路
2、戴维宁基本定律实验电路
MD04 号板 动态性电路实验与正弦函数电路主要参数测量实验模块
1、RC一阶电路过渡过程实验电路
2、正弦波形震荡电路
MD05 号板 互感器电路与二端口网络实验模块
1、互感器藕合电路
2、二端口网络检测电路
四、可完成的实验
(l)线型与离散系统元件的光电流特性。
(2)电位差以及与工作电压联系的科学研究。
(3)基尔霍夫定律。
(4)叠加定理。
(5)电压源与电流源的等效变换。
(6)戴维南及诺顿定理。
(7)受控源VCVS、VCCS的实验。
(8)典型性电子信号的分析和精确测量。
(9)RC一阶电路的回应检测。
(10)二阶电路的回应检测。
(1l)RC选频互联网特性检测。
(12)R、L、C元件在正弦函数电路里的特性实验。
(13)R、L、C并联谐振电路的探索。
（14）R、L、C串联谐振电路的探索。
(15)多口网络检测。
