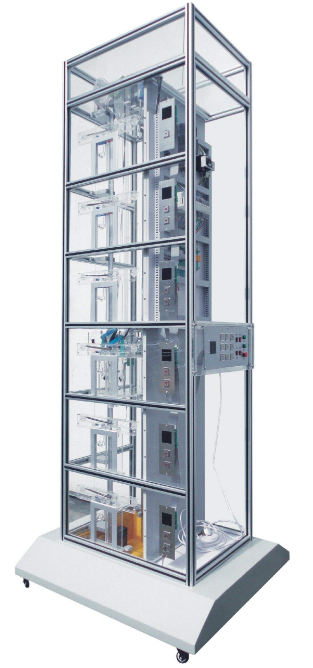

六层全透明电梯实体模型
六层全透明仿真教学电梯实体模型就是为了相互配合公办专科学校、技工学校、职业技术学校、劳动就业培训核心、电梯检修物业公司等相关电梯技术专业和工业自动化机械专业课程实验演试，使更多人可以更好的了解电梯、应用电梯，塑造出更多的电梯专业性人才，融入电梯市场的发展必须，我司通过深入研究科学研究，精心设计的。
本六层全透明仿真教学电梯实体模型是依据比较常见的升降机构电梯构造，选用全透明有机材料做成，结构和实际电梯完全一致，且基本上具有了具体电梯的所有功能。为了方便课堂教学，电梯绝大多数构件都为选用全透明有机材料做成，促使电梯的内部构造一目了然；与此同时，电梯的运转全过程，及其每一个动作都十分一目了然，且可以反复具体动手操作。使学生能够很形象化、深入了解、把握电梯的构造以及姿势基本原理，取得事半功倍的效果。克服了过去电梯教学中单一的基础理论教学方法或者参观考察具体电梯时所产生的不安全的，没法充分了解其内部构造及运转全过程等多重现实问题。
电梯的电气控制系统采用程序控制器 (PLC) 完成逻辑性智能控制系统，沟通交流交流电机调速(VVVF) 推动，其硬件配置构的组成及功能和实际电梯完全一样。 具有自动平层、全自动开门闭店、正向回应轿厢里外呼梯数据信号、直驶、电梯安全运营维护及其电梯变向、慢上、停下、照明灯具、风机等服务。并且具有性能可靠、运行平稳、使用方便、能耗低和有利于课堂教学等优点。
除此之外，全透明仿真教学电梯的硬件软件全部采用开放式构造，学校也可以通过此套装置进行二次开发科学研究。如：1. 群控系统电梯(统一调度几台集中化并列电梯)；2. 并接操纵电梯(2-3台电梯的控制回路并接，开展逻辑控制，同用层站外推广招唤按键)；3.集选操纵电梯；4. 信号控制电梯，这些。
二、电梯的结构特点：
1、主机房一部分：包含减速机、电梯限速器、制动电机；
2、控制箱一部分：总开关电源、控制电源、PLC程序控制器、变频调速器、 插线板等设施；
3、电梯井一部分：包含滑轨、对重装置、油压缓冲器、电梯限速器镀锌钢丝绳拉紧装置、极限值开关、平层感应器、随身电缆线等；
4、厅门一部分：包含厅门、招唤按键厢、楼房表明装置等；
5、轿厢一部分：包含轿厢、安全钳、导靴、全自动开门吊、平层装置、控制厢、轿厢内具体指导灯、轿厢照明灯具等。……
三、电梯的基本功能
A. 超速行驶安全防护系统软件
当电梯发生意外时，轿厢超速行驶或快速下降（如镀锌钢丝绳断裂，轿顶滚轮摆脱，减速机齿轮齿条合失效，电动机降低转速过高等因素）。这时候，电梯限速器便会紧急停车，根据安全性钢缆及机械结构，推动安全钳姿势，使轿厢卡住滑轨上不会降落。
B. 轿厢、对器重扭簧缓存装置
油压缓冲器是电梯极限值区域的安全性装置，当电梯因常见故障，导致轿厢或对重蹲底或头脑王者时（极限值开关维护无效），轿厢或对重碰撞扭簧油压缓冲器，由油压缓冲器消化吸收电梯能量，从而使得轿厢或对重安全性降速直到终止。
C. 门安全触板维护装置
在轿厢大门的边缘上，配有活动的安全触板。当门在关掉环节中，安全触板与旅客或阻碍物相接触的时候，积极与安全触板连接的联杆，碰触装到轿厢门边的轴体开关姿势，使门再次打开，防止安全事故。
D. 上、低限位开关：
在电梯电梯井的布、下方部安装此开关，而且安装在下、下极限开关以内，起目的是为了维护较箱不超过此标准，假如超过限制位或低限位，则电动机自动停止，没有在工作中，紧跟、下极限开关区别就在于此开关不容易断电。
E、厅门全自动关闭装置
电梯层大门的开与关，是由装到层门里的门刀头来完成的。每一个层门都配有一把防盗锁。层门关闭后，防盗锁的机器锁钩齿合，这时电梯才可以运行运作。
F层门连锁加盟开关：
当所有层门都关闭时，电梯能够调节，如有一层的层门开着，电梯即不可以运作。
G. 终端设备极限值开关安全防护系统软件
在电梯电梯井的高层及最底层配有终端设备极限值开关。当电梯因常见故障无法控制，轿厢产生头脑王者或蹲底时，终端设备极限值开关姿势，发送告警信息并断开控制回路，使轿厢停止工作。
四．技术规格
1、键入开关电源：单相电三线220V±10% 50Hz
2、办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m
3、装置容积：＜1.5kVA
4、整个设备规格：700mm×700mm×2300mm
六层全透明仿真教学电梯配置清单(三菱)
编号名 称单位数量备 注1电梯电梯井台1 2三菱FX2N——64MR型程序控制器套1安装在电气控制板里3三菱FR-D720S-0.4型变频调速器只1安装在电气控制板里4到层提醒警铃个1安装在电气控制板里5曳引机电机台1安装在电梯架顶端6行星减速器（30:1）台1安装在电梯架顶端7联轴器只1安装在电梯架顶端8制动电机只1安装在电梯架顶端9曳引轮只1安装在电梯架顶部10驱动轮只2安装在电梯架顶端11电梯限速器只1安装在电梯架顶端12光电编码器只1安装在电梯架顶端13导轨条4安装在电梯井上14对重装置个1安装在滑轨上15重一块块3辅助工具内16扭簧油压缓冲器只2安装在电梯基座泥潭17纲丝索根5安装在电梯井中18电梯限速器钢缆拉紧装置（重块）个1安装在电梯基座上19超重装置套1安装在轿厢顶端20随身电缆线条1安装在电梯井中21稀土永磁传感器只1安装在电梯井中22楼房招唤盒块6安装在各楼外界23轿厢内控制盒块1安装在电梯基座外界24楼房显示器个7安装在各楼及基座外界25层门组织扇6安装在各楼外界26轿厢只1安装在滑轨上27安全钳对2安装在轿厢架底端28导靴只2安装在轿厢架顶端29门吊装置套1安装在轿厢上30照明灯具只1安装在轿厢一侧31风机只1安装在轿厢后背32电气控制版块1安装在电梯架一侧33报案声控开关只1安装在电气控制板里34DC 12V开关电源版块1安装在电气控制板里35直流接触器只1安装在电气控制板里36走电断路器只1安装在电气控制板里37布线版块1安装在电气控制板里38极限值开关（上、下）只4安装在电梯井上、下边39内六角扳手（M2、M3、M5、M6）、只各1只工具包内40活扳手150mm把1工具包内41轴用挡圈钳 6#只1工具包内42斜口钳只1工具包内43十字螺丝刀Φ3、Φ6只2工具包内44一字螺丝刀Φ3、Φ6只2工具包内45502强力胶瓶1工具包内46常见螺丝枚多个工具包内47轴体开关只4只工具包内48纯棉毛巾条1工具包内49三菱FX2N操作手册册1工具包内50变频调速器操作手册册1工具包内51专用型通讯电缆MELSEC-PC＆FLEX-PC（ SC—09型）条1工具包内52三菱PLC数控编程软件光盘（含有PLC控制参照程序流程）碟1工具包内53光电编码器使用手册册1工具包内54课堂教学电梯使用手册册2工具包内
