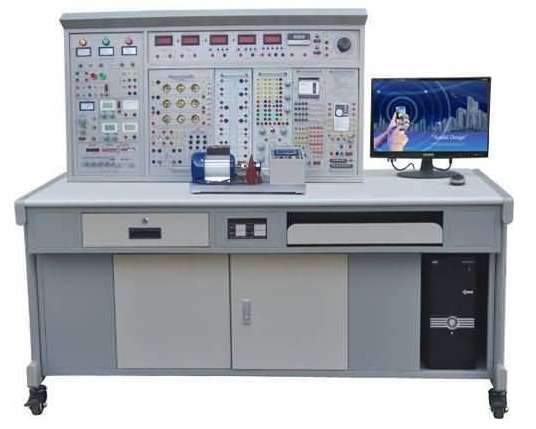

性能卓越电工电子电拖及自动化控制实训与考评装置
一、简述：
性能卓越电工电子电拖及自动化控制实训考评装置是我司汲取国内国外同行业科学合理的实训方式，优秀、科学合理的实训方式再加以消化吸收、融合、提升而研制出对于高等学校、职业技术教育而开发出来的综合型实训考评装置。其可用各种高职院校、中专学校、技工学校电焊工、电子器件、电拖、机电一体化、自动化技术等更专业的教学与从业本专业的专业技术人员实训考评。装置有机化学地融入了电焊工、电子器件、机电传动控制、PLC、变频调速器等实训具体内容，配备几块可随意搭配的实训挂箱，完成了教学资源共享，一机多用；创造性把课程管理、教材内容、教学设计、实训、验证、考评融于一体，大大的节约实训用地、降低管理者，经济收益明显，它是高等学校、中专学校、技术性、职业技术学校以及各类培训鉴定组织新创建、改造实训室的课堂教学实训机器设备。
二、特性：
1、安全系数高：实训屏上380V沟通交流输出处配有单片机设计实时监控的一套过电流保护装置，两色、电线间立即短路负载，电流量超出预设值，系统软件即报警并断开总开关电源，保证设备运行。配备漏电保护器装置，根据运行停止按钮操纵实训台工作中开关电源。
2、检测仪表精确度高，选用智能化、智能化系统方式，合乎当代精确测量发展前景。
3、综合型强：使电焊工、电子器件、机电传动控制、PLC、交流电机调速多门科目有机化学组成在一个实训台子上，能按工厂当场安全操作规程开展中小型建筑工程设计实训。
4、实训的深度广度根据需求能作灵活多变的调节，装置选用挂箱式结构，拆换方便快捷，同时可随意搭配，针对不同的实训规定，加上构件就可以拓展功能或开上新的实训新项目。
5、实训台构造合理、性能优越、配套设施详细，依据弱电安装和弱电配备不同类型的实训电极连接线及相关的电源插座，安全可靠、靠谱。
三、技术规格：
1、工作中开关电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～ 40℃，空气湿度＜85%（25℃）
3、装置容积：＜1.5KVA
4、净重：220Kg
5、尺寸：1600mm×700mm×1500mm
四、实训装置标准配置及功能：
本实训台主要是由实训屏、实训挂箱、实训桌直到构成。
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝合金面板，为实训挂箱给予交流电源、可调电源、直流电源、函数公式频率计（包含频率计）、测试仪表及实训元器件等，实际功能如下所示：
1、操纵及交流电源一部分
（1）给予三相固定不动380V交流电源，两色、电线间立即短路负载由单片机设计全过程自动监测全自动维护。电流量型工作电压型走电开关开启后由运行和停止按钮操纵实训台工作中开关电源。具备报警和校准功能。
（2）给予单相电0～250V/2A持续可调式交流电源一路（配备一台0.5KVA单相电交流稳压器）。与此同时经整流器阶段可获得一组0-240V持续可调直流电源，有表标示输出电压值。
（3）给予～220V电源插座2只，为外围设备给予工作中开关电源。
（4）配备实训用250V/30W日光光管及支撑架一套。用以日日光灯线路连接等实训。
2、直流稳压电源一部分
（1）两路恒流电源可调稳压电源，二路输出工作电压均是0-30V，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。输出峰值电流为1.5A，具备预置式过流保护维护功能，输出有0.5级数字电流表、电流表标示，工作电压稳定性10-2，负荷稳定性10-2，纹波电压5mv。
（2）低电压可调电源： 5V， 24V、±12V，具备过流保护功能。
（3）直流电源：一路0-500mA持续可调式直流电源，分2mA、20mA、500mA三档，装有数显式直流电毫安表标示输出电流量，具备输出开路、过流保护功能。
3、函数公式频率计：
3.1波型：正弦波形、三角波、波形、脉冲波、锯齿波、TTL波形。
3.2工作频段：由0.1Hz到2MHz，分七个工作频率档级。
3.3正弦波形谐波失真；10-30Hz<30Hz-100KHz≤1%
3.4波形回应:最前沿/后沿≤100nS（开路）
3.5较大输出力度(开路)：f＜1MH力度≤15VP-P；1M＜f≤2MHz≤11Vp-p
3.6直流偏置(开路)：±l0V
3.7输出特性阻抗Z：ZO=50Ω±5Ω
3.8pwm占空比：单脉冲与锯齿波升高、下降沿可持续转变，范畴10%～90％。
3.9压控震荡(VCF)：加另加交流电压0±5V发生变化时，相对应的工作频率转变超过l00:1。
3.10输出损耗：20dB40dB60dB
4、工作频率电子计数器：
4.1测频范畴：lHz～l00MHz，六位数显。
4.2水利闸门时长：0.01S、0.1S、1S、10S
4.3输入电阻(AC藕合)：电阻器份量约500KΩ，并联电容约100P。
5、全智能真有效值沟通交流数字电压表
沟通交流数字电压表1只，选用美国模拟器件企业生产制造的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能操纵方式。测量范围：0-500V，工作频段：10Hz-20Hz。挡位调节。测量精度为0.5级。具备文件存储与查看功能。
6、全智能真有效值沟通交流数字电流表
沟通交流数字电流表1只，选用美国模拟器件企业生产制造的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能操纵方式。测量范围：0-5A，工作频段：10Hz-20Hz。测量精度为0.5级。具备数有文件存储与查看功能。
7、直流电数显电压表一只，选用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能操纵方式。具备全自动与手动式量程，测量范围：0-300V。测量精度为0.5级。具备文件存储与查看功能。具备超量程报案、标示等功能。
8、直流电数显式毫安表一只，选用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能操纵方式。具备全自动与手动式量程，测量范围：0-2000mA。测量精度为0.5级。具备文件存储与查看功能。具备超量程报案、标示等功能。
9、全智能输出功率、功率因数表
由24位专用型DSP、16位高精密A/D转化器跟高 MPU单元教学设计组成，根据键控、数显式对话框完成人机对换功能操纵方式。app上选用RTOS设计理念，与此同时装有PC电脑监控软件来提升逻辑思维能力。能测量电路的输出功率、功率因素。输出功率测量精度为0.1级，功率因素测量范围0.3-1.0，电压电流量程为450V和5A，可自动辨别负荷特性（理性表明“L”，溶性表明“C”，纯电阻无法显示），同时可存放观测数据，供及时查看。
10、真有效值沟通交流数据毫伏表
可以对各种各样繁杂波型的有效值开展精准测量，电压测试范畴1mV～450V（有效值），检测基本上精密度做到±1%，全自动换挡，三位半数显，每档都有超量程报警、标示功能。工作频率测试范围10Hz～600KHz，输入电阻1MΩ，输入电容≤30pF。
（二）实训挂箱
1、DGJ-10 电路基础实训（一）
进行叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、焦耳定律等实训；给予电阻器、电感器、电容器，进行R、L、C并联谐振、一阶、二阶动态电路的探索、电压源与电流源的等效变换、负荷得到至大功率的前提条件、电阻器的串、并接等实训。
2、DGJ-11 电路基础实训（二）
给予电灯泡、稳压极管、电阻器、电阻箱等，进行已经知道和不明电路元件伏安特性的测绘工程、电容器的充电放电等实训。
3、DGJ-12 直流电路实训（一）
给予电阻器、电感器、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），进行日日光灯功率因素提升实训、RLC串连直流电路实训、RLC并接直流电路实训及其电感器、电容元件在整流电路和直流电路中的特点实训。
4、DGJ-14 电路基础实训（三）
仪表盘量程拓展实训（电流计、电流表量程的拓展）。
5、DGJ-15 电焊工综合性专业技能实训（一）
电流计、电流表和电压表设计。
6、DGJ -16 电焊工综合性专业技能实训（二）
运放电路的应用实训、报案短路保护设计以及运用实训、电压互感器的应用实训、整流滤波电路设计与应用实训、过电流保护设计以及运用实训。
7、DGJ-17 铁心变电器、互感器/电表实训
铁心变电器一只（50VA、36V/220V），原、副边都设有熔断丝及电流量电源插座，便捷检测并且能够靠谱维护避免变电器毁坏；互感线圈一组，2个空心线圈L1、L2装到滑动架上，可调2个电磁线圈之间的距离，同时可将小电磁线圈放进大电磁线圈内，装有大、小铁棍各一根，电灯泡负荷九个只，电表一只，规格型号为220V、3/6A，其电源插头、负荷线都已接进电表布线架的接线头上，实训便捷。
8、DZJ-20 电子信息技术实训（一）
给予低电压交流电（0V、6V、10V、14V抽头各一路及核心抽头17V双路）、三极管、二极管、稳压管块、电阻器、单结晶体管、声控开关等。实训箱还装有多管/负的反馈两方面放大仪、射极跟随器、RC串连选频互联网震荡器、差动保护放大仪及低频率OTL功率放大电路共五块固定线路实训板。可采取固定线路或分立元件灵便组成开展实训。
9、DZJ-21 电子信息技术实训（二）
给予四位十进制译码器显示屏、8位逻辑性脉冲信号开关、8位脉冲信号指示仪、三态逻辑笔、单脉冲视频信号（正、负导出一次单脉冲和次数为0.5Hz～300KHz持续可调式的记数单脉冲源各一路），配有一些高可靠圆脚集成电路芯片电源插座（9P、14P、16P、28P、40P多个只）。实训箱还装有多管/负的反馈二级放大仪、射极跟随器、RC串连选频互联网震荡器、差动保护放大仪及低频率OTL功率放大电路共五块固定线路实训板。可采取固定线路或分立元件灵便组成开展实训。
10、ZSY-04 继电接触控制（一）
断路器5只、按键1只、变电器1只（380V/36 6.3）、变换开关1只、信号指示灯3只、逆变电路1只、能耗制动电阻器（510Ω/50W）3只、沟通交流接触器1只、热继电器1只。
11、ZSY-05 继电接触控制（二）
沟通交流接触器3只、通电延时时长继电器1只、热继电器1只、控制按键3只。
12、ZSY-06 继电接触控制（三）
行程安排开关4只、倒顺开关1只、热继电器1只。
