模电、数电实验和技能实训考评实验室机械设备

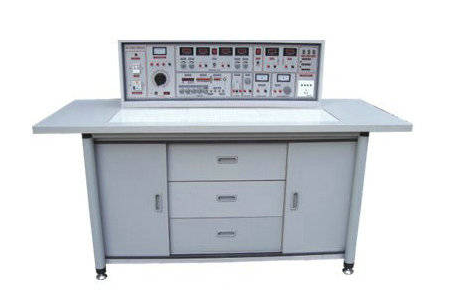

一、模电、数电理论考试实验台和实验实际操作桌结构与作用：
1、实验台组成与特性：
1.1开关电源及主要参数：
1.1.1、键入开关电源：单相电三线键入
1.1.2、电源电压：有内嵌式保险丝盒和三相走电开关二级保护作用。
A组：一台0.5KA单相电0-250V导出。
B组：低电压交流电流3-24V分七档可调式，较大输出电压1.5A，电流计标示。
C组：低电压可调电源，工作电压5V，电流量0.5A，电流计标示。
D组：两路恒流电源可调稳压电源，二路电压均是0-30V，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。导出峰值电流为1.5A，具备预置式过流保护维护作用，每一次导出有0.5级数字电流表、电流表标示，工作电压稳定性＜10-2，负荷稳定性＜10-2，纹波电压＜5mv。
E组：单相交流电压导出，由全能插座供客户备用设备运行。
1.2函数公式频率计:
1.2.1波型:正弦波形、三角波、波形、脉冲波、锯齿波、TTL波形、矩形波.
1.2.2工作频段:由0.1Hz到2MHz，分七个工作频率档级。
1.2.3正弦波形谐波失真:10-30Hz<30Hz-100KHz≤1%
1.2.4波形回应:最前沿/后沿≤100nS（开路）
1.2.5较大导出力度(开路)：f＜1MH力度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(开路)：±lOV
1.2.7输出电阻Z：ZO=50Ω±5Ω
1.2.8pwm占空比:单脉冲与锯齿波升高、下降沿可持续转变，范畴10%～90％。
1.2.9压控震荡(VCF)：加另加交流电压0±5V发生变化时，相对应的工作频率转变超过l00:1。
1.2.10导出损耗:20SK40SK60SK
1.3工作频率电子计数器:
1.3.1测频范畴:lHz～l00MHz。
1.3.2水利闸门时长:0.01S、0.1S、1S、10S
1.3.3输入电阻(AC藕合)：电阻器份量约500KΩ，并联电容约100P。
1.4一次单脉冲:每一次可导出一对正负极单脉冲。
1.5声频功率放大电路：键入声频 工作电压不少于10mV，功率不低于1W，声音可调式，里有音响喇叭，用以变大电路扬声，也能作数据信号循迹。
1.6七段译码器：3组七段译码器及相匹配译码器表明数码显示管。
1.7外测交直流电源二用电流计:精密度0.5级,三位半数显式表明，检测范围:0～1000mA
1.8外测交直流电源二用电流表:精密度0.5级,三位半数显式表明，检测范围:0～99.9V。
2、实验实际操作桌:两面木饰面板做成，不皱不掉色，规格:160×70×80cm，造型设计别具一格,正中间配有抽屉柜，储放专用工具，上下二只储存柜，用以贮存电子器件。
二、模电、数电实验和技能实训考评实验室机械设备结构和配置（以二十四座为例子）
（一）实验桌：学生们实验桌12张，一桌二座，实验桌尺寸为160×70×80cm。餐桌中间配备九孔电路插座，电路板注塑加工成的，表层布有九孔成一组彼此联通插口，元件盒在基上随意拼装成实验电路。元件盒盒体全透明形象化，内窗电阻器、电容器、电感器、二极管、三极管、场效管、晶闸管等元器件去完成基本原理实验。内窗元器件一目了然，盖子印着历久弥新元件符号，线框清楚美观大方。盒体与盖子选用较科学合理的压三合一构造，检修、拆卸便捷。实训新项目由二十几套特别制作实训电路板相对应电子器件去完成。每一张实际操作桌装有一粒套胶板，维护通用性电路板桌面上(如果需要在桌上摆放电机、电焊焊接等) 餐桌下边是电子器件储存柜，摆放实验元器件、器械、设备等。
（二）、步态分析控制面板：1台步态分析台，各自操纵12台学生们实验台开关电源，通用性电路板演试屏站在实验台子上，规格：160×70mm。用以解读、演试。
（三）、实验台，共13台，学生们实验桌和步态分析台子上各配置1台。
三、模电、数电实验和技能实训考评实验室机械设备实验与实训新项目：
（一）实验新项目
(1)仿真模拟一部分
1．二极管的正、反向特点
2．晶体三极管的键入、频率特性
3．晶体三极管共射极多管放大仪
4．二级阻容耦合变大电路
5．负反馈对放大仪特性的危害
6．场效管放大仪
7．差动保护变大电路
8．运放电路指标值检测
9．集成化运放电路的最基本运用(多种多样仿真模拟计算电路)
10．集成化运放电路离散系统运用（多种多样波形发生器）
11．变电器藕合推挽电路功率放大电路
12．0TL功率放大电路
13．集成化功率放大电路
14．单相电桥式整流电路
15．串连型晶体三极管可调电源(设计方案性实验)
16．集成化可调电源
17．单结晶体管特点
18．单结晶体管开启电路
19．可控硅简易检测
20．可控硅可控性整流器电路
运用以上20项实验电子器件还可以进行下边实验新项目
1．工作电压负反馈参考点电路
2．分压式电流量负反馈参考点电路
3．用二极管稳定的工作点
4．共基极变大电路
5．共集电极变大电路
6．共源极基本上变大电路
7．场效管共漏级电路
8．场效管共栅压电路
9．多管阻容变大电路
10．变电器藕合变大电路
11．甲类功率放大电路电路
12．串连电流量负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极变大电路
17．自举电路射极导出电路
18．NPN一PNP直接耦合变大电路
19．用负反馈清除谐振电路
20．晶体三极管开关功效
21．变电器意见反馈式震荡电路
22．电容器三点式震荡电路
23．电感器三点式震荡电路
24．差动保护变大电路的最基本方式
25．扇尾式差动保护变大电路
26．双电源开关扇尾式差动保护变大电路
27．运放电路作为沟通交流占比变大
28．反向键入保障措施
29．同相位键入保障措施
30．开关电源正负极错接的维护
31．RC高通芯片电路
32．运用三极管来保护器件
33．差动保护键入计算电路
34．迅速积分兑换电路
35．仿真模拟一阶微分方程电路
36．仿真模拟二阶微分方程电路
37．基本上对数运算电路
38．好用求微分电路
39．抵制数变大基本上电路
40．简单过零较为电路
41．运用二级管做为限制检验力度挑选电路
42．低限力度挑选电路
43．RC无源网络的低通滤波器电路
44．同相位键入一阶低通滤波器电路
45．反向键入一阶低通滤波器电路
46．简单二阶RC过滤电路
47．典型性二阶RC数字功放低通滤波器电路
48．典型性二阶高通芯片有源滤波器电路
49．基本上带通滤波电路
50．典型性带通滤波电路
51．距形波震荡电路
52．总宽可调式的方形波发生器
53．幅频可调式的锯齿状波发生器
54．单相电半波整流电路
55．单相电全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC过滤电路
59．基本上LC过滤电路
60．二倍压整流器电路
61．三倍压整流器电路
62．基本上稳压管电路
63．基本上调整管稳压管电路6
64．具备变大环节稳压管电路
65．单相电半波可控硅整流
66．电子器件变压电路
67．电子器件催眠器一一挑战性实验一
68．电子门铃电路一一挑战性实验二
69．电子器件报案电路一一挑战性实验三
(2)数据一部分
1．TTL集成化逻辑门的主要参数检测
2．CM0S逻辑门的主要参数检测
3．TTL集成化电级开路门与三态导出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器原理转化成D触发器
12．D型触发器原理转化成JK触发器
13．电子计数器实验
14．MSI移位寄存器以及运用
15．数据选择器以及转换方法
16．MSI数据选择器及数字逻辑
17．求微分型单稳态电路
18．环状多谐振荡器
19．运用门电路组成伺服电机调节器、选择符
20．组成电路设计之一一一编码转换
21．组成电路设计之二一一表明电路
22．同歩时钟频率电路设计
23．电子计算机时钟频率电路设计
24．集成化计时器检测与应用
25．CM0S集成化A/D、D/A变换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．多线程十进制加减法电子计数器
29．多线程十进制加法计数器
30．综合性专项培训实验一一电子秒表
（二）实训新项目
1.常见仪表设备的应用；
2.常见电子元件的鉴别与检验；
3.电铬铁拆卸与电子器件电焊焊接能力提升；
4.印刷电路板的制作；
5.三端集成化稳压直流电源的制作；
6.串连型可调电源的制作；
7.低频信号电压放大器的安装与检测；
8.具备负反馈信号增强器电路的制作与检测；
9.文式桥震荡器的电焊与调节；
10.充电电压监控电路的制作与检测；
11.电子器件催眠器电路的制作；
12.仿真模拟“知了猴”电子器件电路的制作实训；
13.好用语音控制、光控开关省电照明灯具的制作与实训
14.视频语音报警喇叭的制作与实训；
15.推理测试装置的制作与检测；
16.正负极差分信号的制作与检测；
17.智商竞赛抢答器的制作；
18.水位报警器电路的制作；
19.迷你型闪亮花灯的制作；
20.光控开关歌曲电子门铃；
21.好用仿真模拟吹风控制板的制作；
22.小台灯变光电路；
23.好用CMOS触碰锁钥电路；
24.自动充电器的制作；
25.半导体收音机的安装与调节。
