电子器件实训与毕业设计开放式练习设备
一、简述
电子器件实训与毕业设计开放式练习设备该毕业设计设计平台为开放式构造，积木式排列方式。学生们依据自己的需求选择一个好用课题研究作为课题设计论文选题，根据抄板、数字逻辑、进行程序编写、调节、结项好多个流程，最后进行一项具备具体作用且反映实际意义的商品，从而达到课题设计、毕业设计的效果。
电子器件实训与毕业设计开放式练习设备由微控制器、感应器、人机对换、系统总线、测控技术、通讯及好用模块几绝大多数构成，每一部分都包括具体常用的多种多样电源电路和元器件。各电子器件模块中间能通过通信接口，像积木游戏一样联接，使之电源电路作用持续拓展。涉及到具体内容可包含自动化技术、电子信息技术、精确测量、通讯等相关。服务平台配套设施携带式测试仪器，便于学生们带上，能将自己选择做出来的电子器件模块存放携带式测试仪器中，正在做毕业设计、课程内容设期内，该测试仪器可以通过借的方式由学生们存放。
可用技术专业：电子器件、通讯、机电工程、操纵等
应用领域：课题设计、毕业设计、电子竞赛
结构类型：模块化设计方案、积木拼接、借阅式管理方法
使用方法：硬件配置抄板、数字逻辑、编辑软件、硬件配置调节、结题报告
二、设备特性
1.给予多种多样实训模块，各模块的插口都已引至板里的专用型电源插座，根据模块的四个弹力插脚可合理布局于专用型实训实际操作底版。学生们可以用专用型实训输电线组成各种各样实训配电线路，进行不同类型的实训新项目；
2.开关电源、检测仪表输出端口以接线头和接线端子排两种形式引出来，实训操作简便；
3.学生们可设计方案、钢筋搭接、调节、认证一个新的电子线路，培养创新思维与能力。
4.试验台具备完备的安全性保障措施与丰富多彩的功效
三、技术规格
键入开关电源：单相电交流电源220V±10%，50Hz经三相隔离变压仪后，以220V/127V低电压供电系统，具备触电事故及过压保护，保证生命安全。
办公环境：环境温度-10℃～ 40℃ 空气湿度≤85%（25℃）海拔高度＜4000m
设备容积：≤700VA
安全防护：具备漏工作电压和泄露电流维护、过压保护等服务，安全性符合我国技术标准
四、标准配置及作用
电子器件实训与毕业设计开放式练习设备由实训台、开关电源控制屏、实训模块、实训设备等构成。
实训台

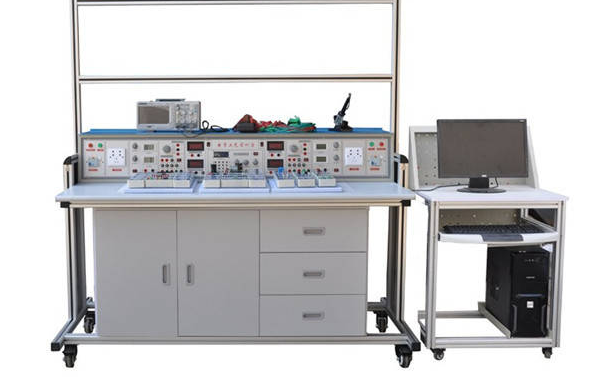

选用工业生产铝型材架构，在开关电源控制屏上边为双层构造。在其中第一层既可以摆放外配仪表设备，也可以挂放其他通用性电工电子实训挂箱，拓展进行多门学科实训；第二层可摆放PVC直发夹板，用于夹放实训工程图纸。实训观众席方还设置了四个带刹车的橡胶轮，有利于挪动固定。
活动柜（1个）
活动柜配有3个带门拉手抽屉柜，可储放实训专用工具。两边分成6层结构，可摆放实训模块。
开关电源控制屏
控制屏为铁制两层亚光密纹静电喷塑构造，铝质控制面板，为实训给予交直流电源、视频信号和检测仪表等，主要作用如下所示：
1.交流电源
(1)三相交流电源220AC±10%，50Hz经三相隔离变压仪后，以220V/127V低电压供电系统，具备触电事故及过压保护，保证生命安全。
(2) 髙压交流电源：六路AC220V电源插头，可以为外配实验仪器给予工作中开关电源。
(3) 低电压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调式，输出端口具备过流保护、过压保护及全自动校准作用，另外还给予带核心抽头双17V交流电源。
2.直流稳压电源
(1) 可调直流电源：双路0.0V～30V/2A持续可调式，具备截至型短路故障软保护与自行恢复作用，配有三位过半数显标示。
(2) 固定不动直流稳压电源：±12V/1A、±5V/1A稳定导出，每路均具备过流保护对策。
3.测量仪器仪表
数字直流电流表（AX4控制模块模块）:测量范围：0～2000mA
数字直流电压表:测量范围：0～30V，输入电阻：47KΩ/V
指南针直流电微安表: 测量范围：±100μA, 精确测量精度：2.0级
数字直流电毫伏表:测量范围：0～2000mV，输入电阻：47KΩ/V
1）MF47指针式万用表
① 直流电流： 0~5A，精 度: 2.5%
② 交流电压: 0~2500V，灵 敏 度: 20kΩ/V，精 度: 0-1000V 2.5% 2500V 5%
③ 交流电流: 0~2500V，灵 敏 度: 4kΩ/V，精 度: 5% 工作频段 45 -5kHz
④ 晶体三极管直流电放大倍率: 0 ~ 300hFE
⑤ 声频脉冲信号: -10 ~ 22dB
电阻器：X1...X10kΩ
2）胜利牌数字数字万用表（VC890D）
交流电压测量范围：200mV/2V/20V/200V/1000V，精度±(0.5% 3)
交流电流测量范围：20V/200V/750V，精度±(0.8% 5)
直流电流：20mA/200mA /20A，精度±(1.5% 3)
交流电路：200mA /20A，精度±(1.5% 5)
电阻器：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8% 3)
3）输出功率函数公式频率计/频率计：选用立即数字工作频率生成（DDS）造成高精度正弦波形，波形和三角波。选用显示屏LCD显示输出工作频率、波型，损耗值。
正弦波形输出力度≥10V输出特性阻抗50Ω谐波失真<1%（0.1HZ-- 1KHz）工作频段0.1HZ～3MHz，选用电脑键盘立即键入数字设置工作频率输出力度电阻器调整，正弦波形输出具备20db,40db损耗波形pwm占空比可调式, 调整范畴：1%-99%调整；波形和三角波选用TTL脉冲信号输出。频率计最大测量范围100MHz，全自动换挡
4）内嵌式多用途互联网虚拟仪器（规定一体式构造，规格型号：28*25*30CM，无需要计算机配套设施应用与开放试验室信息系统配套设施应用）
A、终端设备一部分选用7寸五颜六色触摸显示屏（装学生实验屏上）与此同时装有虚拟示波器、虚似逻辑性预测仪、虚似频谱分析仪、虚似三用表、虚似数字量键入输出控制模块。
B、根据LabVIEW虚拟仪器流程的编程方式，学生们可设计制作各种各样虚拟仪器。
C、仪器设备包含
（1）、双踪存储数字示波器，多种多样同歩方法，存储深层可编；
通道数：2路
网络带宽：20MHZ
屏幕分辨率：8位
电压范围：-10~ 10V
存储深层：64K
（2）、频带预测仪；
（3）、数字三用表，可测电阻、电流量、工作电压等；
数字IO口
通道数：8路IO
键入脉冲信号：TTL
输出脉冲信号：TTL
电流量推动：20mA/安全通道
（4）、四路智能化远程控制开关电源操纵
（5）、数据信息具备提交与储存作用并可以通过网络服务器表明
（6)、给予LabVIEW虚拟仪器手机软件（复制版）
5）烧录器
USB接口，DIP40电镀金端子。
适配KEIL C51 UV2/UV3/UV4调节自然环境，支持断点调试、中断点、随时随地查询存储器、自变量、运行内存，支持飞速运行中暂停按钮，可模拟仿真各种各样51命令适配单片机设计。内部结构较大模拟仿真数字时钟24MHZ，程序存储器64K，模拟仿真的前提下已烧好编码，系统软件可离线运作。
6）开发板
1.支持AT89S51、AT89S52
2.支持：
（1）AT90can128 AT90can32等；
（2）Attiny11 Attiny12 Attiny13等
（3）Atmega128 Atmega32 Atmega64 Atmega8等；
（4）USB接口
*AVR烧录器开发板
1.USB接口，带0.5A可以恢复熔断丝，支持5V/3.3V电压；
2.模拟仿真固定件可更新，支持AVRstudio手机软件。
3.支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR全部带JTAG口的单片机设计)。
*JLINK烧录器开发板（用以STM32）
1.USB2.0插口
2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4核心；
3.支持Serial Wire Debug (SWD）；
4.支持Serial Wire Viewer (SWV)；
5.能与 IAR Workbench、Keill，ADS，RVDS无缝拼接集成化；
6.支持1.2V-5V总体目标板工作电压；20pin与SWD插口转接板
7.支持WIN2000/XP/VISTA/7等
*FPGA/CPLD开发板USB-Blaster
1.USB接口
2.平稳支持SignalTap II 内嵌式逻辑分析仪作用；
3.支持ALTERA 企业系列产品元器件；
4.支持三种免费下载方式：AS、PS和JTAG；
五、电子实训与大学毕业设计开放式练习设备能完成的实训课程
简单交通信号灯自动控制系统
电脑键盘拔号显示屏
秒表计时器
简易计算器
RS232电子计算机串口通讯操纵灯泡开关系统软件
综合性报警设备
根据超声的汽车倒车雷达检测显示设备
根据超声的水位线检测显示设备
步进电机电机调速显示设备设计
直流无刷电机限速显示设备设计
有些人光控开关智能小灯自动控制系统
根据DS18B20温度数码管显示器
根据DHT11的温湿度度数码管显示器
*14.自然环境测试仪段码管表明
15.LED点阵屏外挂字幕表明设计
16.LED点阵屏公交车站名表明设计
17.LCD12864液晶显示屏设计
18.三级菜单电脑键盘设计
19.自然环境测试仪LCD12864液晶显示屏
20.数字电子日历系统软件设计
*21.携带低限报案的温湿度系统软件设计
22.出租车计价器
23.根据CPLD的矩阵键盘扫描仪程序流程设计
24.根据CPLD的数码显示管动态扫描
25.根据CPLD完成多通道仿真模拟串口通讯
*26.根据CPLD的配电线路编号及通讯系统设计
27.根据RS485系统总线分布式温湿度采集系统设计
*28.根据CAN总线分布式温湿度采集系统设计
29.根据NRF24L01模块无线遥控设计
*30.根据NRF24L01模块无线网络手执信号检测笔设计
31.根据NRF24L01无线数据传输分布式温湿度采集系统设计
*32.根据传送分布式温湿度采集系统设计
33.根据GPRS的远程控制分布式温湿度采集系统设计
34.根据WIFI无线数据传输分布式温湿度采集系统设计
*35.手机上拨打电话系统软件设计
*为挑选配新项目。
