网孔型电工电子机电传动控制交流电机调速PLC控制综合性实训装置

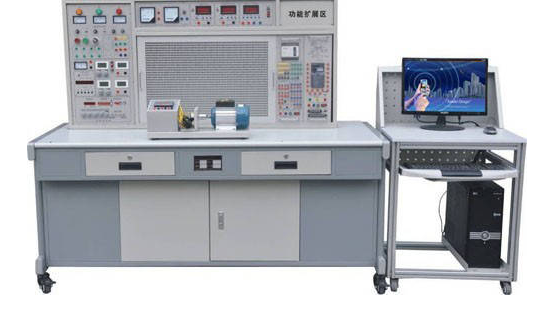

网孔型电工电子机电传动控制交流电机调速PLC控制综合性实训装置是为了配合在我国高等职业教育和就业人群操作过程、学习培训、检测的要求，我司结合了公办专科学校、高职院校、技术学校的《电焊工技能训练》《电工实训》《电气设备控制技术性》《机电传动控制控制配电线路与技能训练》《电机及拖动基础》《工厂电磁阀触碰控制》《PLC原理及应用技术》《变频原理及应用技术》《电子器件技能训练》等有关学科的试验及实训课程内容而研制出电焊工实训装置。
装置电焊工一部分选用网孔排架结构，练习与评定贴近工业生产当场，外观设计美观大方、构造合理，坚固、经久耐用，实训方法灵便，提升电子器件就可以提升实训新项目，扩展性强。装置设定多种科学合理安全性保障措施，保证设备及作业者生命安全，特别适合各公办专科学校、职业学校、技术学校以及各类培训学校练习学生们电工电子专业技能、专业能力和变频调速器、PLC综合性专业技能，也可以进行电焊工级别考核评价职业技能鉴定。
电工技能实训根据安全消防、实用工具及仪表盘的应用、电焊工综合性技能训练、电动机组装、维护保养与故障排除、电机控制线路安装技术、调节检修、常见生产制造机械电气控制配电线路安装联线，故障诊断和处理，根据PLC及变频调速器的电动机基本上控制配电线路及其常见数控车床的控制，可以达到工作及社保职业资格培训中级以上职称水准。电子器件专业技能实训改革创新传统式试验室实训教学方式，根据基本上专业技能和三十几种实用电源的制做、调节，让学生把握电子产品制作调节，学会阅读电路设计图和PCB图，了解电子元件的挑选、检测，把握电焊焊接和电源电路装配工艺专业技能（配置三十几套特别制作实训线路板和相对应电源电路电子器件），并且能够解决设备安装调试过程中遇到问题。实训电路板上包含开关、声频、数据信号产生、记数、译码器、表明、精确测量、控制等实训具体内容。
一个实训室参照标准配置1台老师台（实训演试兼各自控制学生管理电源）和12台/24座学生们台，用户可以依据学生人数酌情考虑调整学生们台。全部实训考评室奢华、魄力，规范化与安全程度较高。该装置是各种院校试验实训室现代化关键标示商品。
一、电工电子实训装置特性：
1、选用网孔排架结构，实训方式灵便，贴近工业生产当场，提升电子器件就可以提升实训具体内容，有利于二次开发及作用拓展。
2、实训主题鲜明，实训考评知识丰富，综合型强，合理节约实训场所。
3、安全性保障措施严实、有效、科学合理，外型奢华、魄力。
4、根据PLC及变频调速器的电气设备控制实训新项目，配置了MCGS组态与电脑开展通讯监管实训工作状态。
5、一个实训室标准配置1台老师台，即可作实训演试，又可控制全室学生们台工作电源，安全性主要参数进一步提高。
二、电工电子实训台技术规格：
1、工作中电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～40℃，空气湿度＜85%（25℃）
3、装置容积：＜1.0KVA
4、净重：200Kg
三、实训屏组成与特性：
1、实训屏机壳：铁制两层亚光密纹静电喷塑构造，铝质控制面板。
2、电源及主要参数：
2.1、键入电源：三相四线电源，键入时红、黄、绿三只显示灯亮。
2.2、电源导出：总电源开关开启后，打开电源开锁车，按住启动键，三相四线电源导出，三只450V电流表标示工作中相电压。
3、安全防护：配有工作电压型漏电保护开关和电流量型漏电保护开关，且有单片机设计全自动控制实时监控装置负载或短路故障，全自动断开总电源，故障处理按住复位开关即可再度运行电源，保证设备及作业者安全性。
4、恒流电源稳压管双用电源：双路单独。每路电压0-30V，输出电压4mA-2000mA，内藏式电磁阀全自动换挡，单圈电阻器持续调整，使用便捷，电流强度导出用0.5级数字表标示。工作电压稳定性＜10-2，负荷稳定性＜10-2，纹波电压＜5mV。
5、 5V直流稳压电源1路，输出电压500mA。
6、试验管理工具：平常做为数字时钟应用，具备设置登陆密码、实训考评时长、按时报案、断开电源等服务；除此之外，还可以自动记录因为布线或操作不正确造成的报警频次，为作业者实训、考评提供一个统一的标准。
7、智能化输出功率、功率因数表：
由24位专用型DSP、16位高精密AD转换器及快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换作用控制方式。app上选用RTOS设计理念，与此同时装有PC电脑监控软件来提升逻辑思维能力。能测量电路的输出功率、功率因素。功率测量精密度为1.0级，功率因素检测范围0.3-1.0，电压电流测量范围为450V和5A，可自动辨别负荷特性（理性表明“L”，溶性表明“C”，纯电阻无法显示），同时可存放15组观测数据，供及时查看。
8、直流电数显电压表一只，选用ECL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换作用控制方式。具备全自动与手动式测量范围，检测范围：0-300V。手动式测量范围为：2V、20V、300V。检测精度为0.5级。具备文件存储与查询服务。
9、直流电数显式毫安表一只，选用ECL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换作用操纵方式。具备全自动与手动式量程，检测范围：0-2000mA。手动式量程为：20mA、200mA、2000mA。检测精度为0.5级。具备文件存储与查询服务。具备超量程报案、标示及断开总开关电源等服务。
10、指南针精确测量电度表：沟通交流450V 1只，沟通交流5A 3只，精密度1.0级。
11、整流二极管：提供四只IN5408二极管，用于整流器或能耗制动。
12、大功率电阻：三只75Ω/75W电阻器用于电机降压启动，一只10Ω/25W电阻器用于异步电机的能耗制动。
13、单、三相插座：为外界仪器设备提供工作中开关电源。
14、一次单脉冲源：每拨一次钮子开关可导出一对正负极单脉冲。
15、信号发生器：
15.1 函数公式频率计：导出正弦波、三角波、矩形波。
15.2 工作频段：由5Hz到550KHz，分五个频率段。
15.3 工作频率标示：由Hz表立即读取。
15.4工作电压导出范畴：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，三级损耗：0db，20db，40db，具备持续细调。矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz力度持续可调式；三角波：5Hz-250KHz＞1V。
16、PLC服务器：提供三菱FX1N-24mR-001型服务器及外场器件。
17、变频式实践部件：提供三菱FR-S520SE-0.4KW变频调速器及外场器件。
18、不锈钢板电动机滑轨及光电编码器。
四、实践实际操作桌：
铁制两层亚光密纹静电喷塑，桌面上为防火安全、防潮、耐磨损高密度纤维板，配有抽屉柜和元器件储存柜，构造牢固、造型设计别具一格。
五、网眼型电工电子机电传动控制交流电机调速PLC控制综合性实训设备参照实训考核内容：
A：电焊工一部分：
1．低电压验电笔的应用
2．灭火器的操作步骤（老师演试）
3．口对口心肺复苏术法及胸外心血管压挤法抢救的把握
4．常见工具使用与鉴别
5．常见输电线连接和绝缘层的修复
6．电铬铁的拆卸与电焊焊接能力提升
7．电焊工建筑识图练习
8．电工布线加工工艺
9．日日光灯电路的安装接线
10．单相电表立即接线电路组装
11．单相电表经电压互感器的接线电路组装
12．配电板组装
13．房间内布线
14．室内采光电路组装
15．数字万用表变换开关的使用及读值
16．交流电流的精确测量
17．交流电压、直流电电流的测量
18．电流计、电流表安装
19．电阻的测量
20．绝缘电阻表、钳形电流表接地线电阻检测仪的应用
21．单相电输出功率、功率因素的精确测量
22．三相四线有功功率电表安装接线
23．三相四线有功功率电表经电压互感器安装与接线
24．常见开关电磁阀拆卸
25．直流接触器的拆装与拼装
26．常见运行器的结构观查与检验
27．小型变压器的制作
28．中小型变压器故障查验与清除
29．三相鼠笼式电动机拆卸与检测
30．三相鼠笼式异步电机运作巡查
31．三相鼠笼式异步电机的定时维修
32．三相鼠笼式电机故障诊断
33．转子绕组部分故障清除
34．单相电电容传感器电机绕组的拆卸
35．单相电电容传感器电机常见故障与清除
36．手动式顺转控制配电线路安装与维修练习
37．交流接触器启动顺转控制
38．具备锁紧的反转控制
39．具备过压保护的反转控制
40．交流接触器互锁的正反转控制
41．按键互锁的正反转控制配电线路
42．按键、交流接触器复合型互锁的控制配电线路
43．按触器控制Y-△降血压控制
44．时间控制器控制Y-△降血压启动控制
45．直流电机的拆卸练习（老师演试）
46．直流电机的维修练习（老师演试）
B：电子器件一部分：
1．常见仪表设备的应用
2．常见电子元件的鉴别与检验
3．电铬铁拆卸与电子器件电焊焊接能力提升
4．印刷电路板的制作
5．三端集成化稳压直流电源的制作
6．串连型可调电源的制作
7．低频信号电压放大器的安装与检测
8．具备负的反馈信号增强器电路的制作与检测
9．文式桥震荡器的电焊与调节
10．充电电压监控电路的制作与检测
11．电子器件催眠器电路的制作
12．仿真模拟"知了猴"电子器件电路的制作实训
13．好用语音控制、光控开关省电照明灯具的制作与实训
14．电子驱蚊器线路制作实训
15．保护眼睛计时器配电线路
16．视频语音报警喇叭的制作与实训
17．推理测试装置的制作与检测
18．正负极差分信号的制作与检测
19．智商竞赛抢答器的制作
20．水位报警器电路的制作
21．迷你型闪亮花灯的制作
22．光控开关歌曲电子门铃
23．好用仿真模拟吹风控制装置的制作
24．小台灯变光电路
25．好用CMOS触碰锁钥电路
26．自动充电器的制作
27．半导体收音机的安装与调节
28．助听的安装与调节
29．声、光控开关楼道灯的安装与调节
30．灭火机器人的安装与调节
C：机电传动控制一部分：
（1）电动机基本实训
1．三相鼠笼式异步电机的认知试验
3．三相鼠笼式异步电机工作特点
2．三相鼠笼式异步电机的满载试验
4．三相双速电机的认知试验
（2）电动机控制一部分
