链条、万向节传动实验台

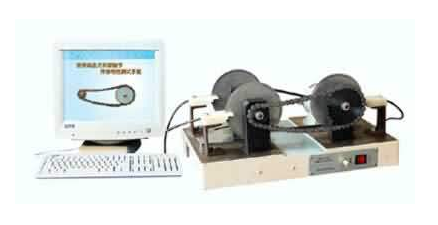

一、链条万向节传动实验台介绍：

试验系统软件选用直流无刷电机为导向源，采取高集成度的单片机设计测试系统对它进行同步控制，可以通过数码显示管开展实时动态表明，融合电子计算机强悍的数据处理分析系统软件可以进行智能化变速、数据统计分析与处理，同时可打印出和储存试验过程的数据信息。

实验台能做链条及单万向节传动不匀率检测试验。

二、链条万向节传动实验台性能参数：

1、电机功率：100W

2、电动机转速：0～2000r/min

3、万向节传动角调整范畴：30度

4、链轮齿轮模数：Z1=12 Z2=26

5、节 距：T1=127 T2=254（中秋国庆距）

6、电 源：220V沟通交流/50HZ

7、重 量: 30kg

8、尺寸:530X340X250(mm)

三、链条万向节传动实验台试验作用：

应用本测试系统，能够容易地获得下列结论：

1、积极链轮和处于被动链轮的转速曲线图 N-θ,较大转速 Nmax、最少转速Nmin、旋转不均匀系数ε。

2、万向球联轴器在正置状况下测出的转速转变曲线图 N-θ,及Nmax、Nmin、ε值。

3、万向球联轴器在参考点（0-30°可调式）前提下测出的转速转变曲线图 N-θ，Nmax、Nmin、ε值。
