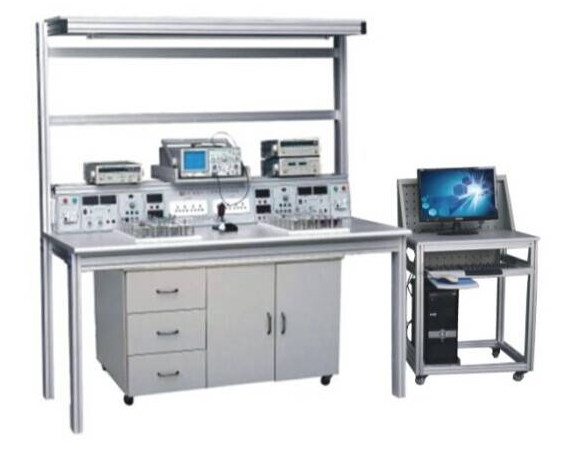

电子工艺实训考评装置
一、机器设备简述
电子工艺实训考评装置适用高职院校及高级技工的实验、实训规定。 适宜高职院校的电子电气运用与维护、电子与信息技术性、电子技术应用等相关《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等科目与非电类专业的《电工与电子技术》中仿真模拟与数字电路设计模块数学的与实验实训，还能够满足电子器件实训；电子元器件鉴别与检验、电路板焊接、电子设备安装、电子设备调节、 PCB 版图设计等实训新项目。
电工电子自主创新实训模块由全透明有机化学盒及 PCB 板组成，且包含好几个组成模块，为他们提供了一个开展综合运用、自主创新实训，可充分运用学生们潜力的彻底开摆的服务平台。
配置开放实验室信息系统，给学生出手能力的提升、思考问题处理问题能力的提升、独立实验与创新实验能力的提升均需要一个随性的、开摆的、设备齐全完善的实验自然环境。
二、电子工艺实训考评装置性能指标
工作中开关电源：三相五线 AC3800V ± 10PHz
环境温度：－ 10 ～ 40 ℃；空气相对湿度：≤ 90% （ 25 ℃）
尺寸：长×宽×高 =1600 × 880 × 1825 ㎜
整个设备功能损耗：≤ 1.5KW
安全性保障措施：具备接地系统、漏电保护器作用，安全系数合乎有关的国家标准规范。采用高绝缘电阻的防爆型电源插座及带绝缘护套高强度防爆型实验输电线。
三、设备性能特性
1、由认证课本知识，转为综合运用课本知识，实验、实训分配以自学能力为主体，以关键技术为主要目标，贴近生产制造具体。
2、由学生们自立自强去构建实验、实训电源电路，各种各样模块用心配备，有好几个运用组成构件，模块采用全透明有机化学盒，用作实体步态分析，一举多得。
3、装置带来了完备的各种各样开关电源及视频信号，及各种仪表盘，为他们提供了一个彻底开摆的，可充分运用自主创新潜力的服务平台，在这里软件上，能做电工电子产品线路设备安装调试和排除故障，还可以做技能大赛、课题设计、毕业设计论文和科技开发；并且模块检修便捷，可放开手使学生实际操作、实验，没有后顾之忧。
4、和本装置实训新项目均通过反复斟酌、用心配备；在其中有很多电工电子产品配电线路，不但有益于知识实践应用，而且还能进一步提高学生们学习的积极性。
5、本装置具备各种模块156个，具备辽阔的拓宽室内空间，本装置可进行 <模拟电子技术>、<数字电子技术>、<电力电子学>等各门课的实验、实训新项目，这样可以充分运用本实训台使用率，同时可节约实验实训场所，性价比高进一步提高
本机器设备每个作用模块功能组成：
1 、总开关电源
（ 1 ）总开关电源为单相交流 220V 开关电源，经空气断路器（带断路器及漏电保护器），较大额定值电
流为 5A ，可以信赖。
（ 2 ）显示灯：电源插头接入电力网开关电源后，红灯亮，表明实训台已连接开关电源。空气断路器合
闸后，信号灯亮，表明实训台进到正常的运行状态。
2 、可调直流电源
（ 1 ）可调直流电源为 DC0~30V/2A ，并带负载、过流保护作用，保障的动作值可以进行
调整；直流电输出工作电压采用 3 位半数显的电流表（ 0~30V ），直流电输出电流量采用 3 位半数显的电流计（ 0~2A ）。
3 、两档交流电和稳压直流电源
（ 1 ）两档交流电 3~24V ，七档，并带负载、过流保护；在出现负载或过流保护的状态下，
报警指示灯亮，消除过电流或短路故障数据信号后，需人工校准。
（ 2 ）稳压直流电源± 5V 、± 12V 四组。
4 、数字电压表与电流计
3 位半表明数字电压表一只（ 0~30V ）和 3 位半表明数字电流表（ 0~2A ）一只。
5 、输出功率输出信号发生器：
1 ）采用立即数据工作频率生成（ DDS ）造成高精密正弦波形，波形和三角波。采用显示屏 LCD 表明输出工作频率、波型，损耗值。
2 ）正弦波形输出力度≥ 10V, 输出特性阻抗 50 Ω，谐波失真 <1% （ 0.1HZ--1KHz ）。
3 ）工作频段 :0.1HZ~3MHz, 采用电脑键盘立即输入数字设置工作频率 , 。
4 ）输出力度采用电阻器调整，正弦波形输出具备 20db,40db 损耗。
5 ）波形pwm占空比可调式 , 调整范畴： 1%-99% 调整；波形和三角波采用 TTL 脉冲信号输出。
6 ）频率计最大检测范围 100MHz ，全自动换挡。
6 、单片机设计实验箱
（ 1 ）中英双平台适用：独立开发出来的集成环境，给予断点调试、中断点、持续等丰富多样的调节方式。内嵌双踪虚似 PC 数字示波器，根据集成化开发自然环境可以从电子计算机屏幕显示被检测端输出波型。与此同时配置开发运用版及步态分析综合版集成软件，构成了模拟仿真开发和教学实验结合的多功能实验型开发系统软件，充足增强了学生们的出手及逻辑思维能力，有效提升了实验高效率、实验通过率和教学水平；与此同时支持 Keil 手机软件，与最出色内嵌式集成化开发自然环境完成无缝连接！
（ 2 ）独创 FlashDown 模拟仿真，采用专用型免费下载处理芯片，可以实现 P0 、 P2 系统总线和 I/O 口多功能。彻底独立自主的多 CPU 适配技术性，对于目标Cpu的支持从 8051/8751 、 8088 到 PC 电子计算机，相对高度智能化的远程实时监控及 CPU 挑选开关令总体目标 CPU 的转换灵活自如。
（ 3 ）独创 ISA 通用性电源插座设计方案，充足开放，自由设计，使插口实验新项目由平面图到立体式向上延伸，可兼容 ISA 实验内存卡，也可以由学员设计制作实验控制模块，塑造自主设计与操作能力，立即面对课题设计、毕业设计论文及电子竞赛。 PCI 系统总线实验支持，强悍的 PC 计算机资源与实验装置完美组合，支持 Win9X/2000/NT/XP/2003 及 DOS 电脑操作系统，支持实方式、维护模式的 I/O 机器设备、存储芯片及终断的浏览，支持汇编程序及高端程序语言（ PCI 卡必须另配）。
（ 4 ）高效率的 PACK 实验拓展，灵便设计方案，随意累加，对自主创新实验新项目 USB1.1/2.0 、 TCP/IP 、 CAN-bus 等极致拓展支持。
（ 5 ）内置电脑键盘、显示屏，能够独立运作，还可以 PC 机为作业平台。二种工作中方式随意挑选，均全方位支持《单片机原理与应用》等科目的实验课堂教学。
（ 6 ）系统软件采用紧耦合多 CPU 技术性，用 51 单片机设计做为管理信息系统 CPU ， 8032 或 438 做为目标机模拟仿真与实验 CPU ，其硬件软件网络资源100% 外借。
（ 7 ）总体目标 CPU8032/438 采用cpu主频为 6MHz ，向客户提供实验方式和二种模拟仿真方式（ RAM 方式和 EPROM 方式）。
（ 8 ）装有二片 RAM61C256 组成全面的 64K 程序流程室内空间，地址范围为 0000H~0FFFFH ，还配一片 61C256 （ 32K ）做为账户设置的断点区（ BPRAM ）。
（ 9 ）实验新项目详细丰富多彩，与课堂教学紧密联系，与此同时装有电动机、温度控制、音箱等实验目标，可支持操纵软件类综合性实验。
（ 10 ）系统接口实验电源电路为单元电路方式，电源电路简单轻快，采用扁平线、接线头、多头实验输电线结合的方法，进一步优化了实验线路连接阶段，既缓解繁琐复杂联线工作中，又提升学生的实验专业能力。
（ 11 ）根据 RS232 串行通讯接口，在 Windows 集成软件的支持下，运用上位机软件丰富多样的手机软件硬件平台，完成可执行程序的编写、编译程序、调节运作，提升实验高效率。
（ 12 ）具备最丰富调节方式，系统软件全方位支持硬件配置断点，可无限制设定断点，并且具有断点调试、宏断点调试、连续操作及无限制中止等服务，100% 维护客户当场，回到监管。
五、电子工艺实训考评设备能完成的实践项目
数字电子技术综合运用
项目一基本上逻辑门电路功能测试
项目二优先编码器功能测试
项目三二进制数据选择器和数据选择器功能测试
项目四全加器和超前的进位全加器功能测试
项目五标值电压比较器功能测试
项目六七段码锁存 / 译码器 / 控制器功能测试
项目七各种触发器原理功能测试
项目八双重移位寄存器功能测试
项目九二 - 五 - 十进制计数器功能测试
项目十二位十进制计数 / 译码器 / 推动 / 表明电路
项目十一可逆性十进制计数电路功能测试
项目十二 N 进制计数电路功能测试
项目十三 555 计时器基本上运用电路
项目十四求微分型单稳态触发器
项目十五集成化单稳态触发器以及运用
项目十六集成化施密特触发器以及运用
项目十七光控操纵节能路灯电路
项目十八 8 线传送数据电路
项目十九 4 位环状计数节奏产生器
项目二十秒脉冲频率计
项目二十一交流伺服电机限速与脉冲发生器测频电路
项目二十二急救车 / 消防车救火声音报案电路
项目二十三 D/A 转化器将数码科技转化成单正负极、双极性模拟电压
项目二十四数控机床变频式三角波—方波发生器
项目二十五移位寄存器花灯表明电路
项目二十六 8 位优先编码器竞答电路
项目二十七触控式登陆密码电控锁电路
项目二十八数字钟电路
项目二十九二位十进制计数合乎电路
项目三十交通信号灯操纵电路
项目三十一升 / 降台阶波型频率计
项目三十二光电转换加 / 减计数电路
模拟电子技术综合运用、自主创新实践项目文件目录
项目一常见二极管的功能测试与应用
项目二双极晶体管及场效管频率特性的测量
项目三多管变大电路的探索
项目四两方面变大电路及负的反馈变大电路的探索
项目五助听电路的调节（电子产品配电线路）（综合运用）
项目六恒流充电电路（场效管的应用）（电子产品配电线路）（综合运用）
项目七三极管放大电路故障处理
项目八整流器、过滤及稳压管电路的探索
项目九直流稳压正、负开关电源电路的探索
项目十典型性复合型相辅相成 OTL 功率放大电路电路调节（电子产品配电线路）（综合运用）
项目十一 OTL 功率放大电路电路的故障处理
项目十二 LM386 集成化音箱功率放大电路电路以及运用（电子产品配电线路）（综合运用）
项目十三运放电路基本运算电路
项目十四对由运放电路器所组成的积分兑换计算电路、求微分计算电路
项目十五对由运放电路器所组成的电压跟随器传送特征的科学研究
项目十六气敏传感器制做烟雾探测器制作与调节（电子产品配电线路）（综合运用）
项目十七波形、三角波和锯齿状波发生器电路的探索与检测
项目十八三角波、方蔓延到正弦波发生器制作比赛
项目十九 RC （文式平臂）正弦波振荡器与制作与调节
项目二十电容器三点式 LC 正弦波发生器
项目二十一有源滤波器电路科学研究
项目二十二直流电—直流（ DC—DC ）集成化工作电压转换电路的应用与调节（电子产品配电线路）（综合运用）
项目二十三控温操纵电路制作与调节（比赛项目）（电子产品配电线路）（综合运用）
单片机设计一部分
A、MCS-51 单片机设计实践
手机软件一部分
1 . 清零程序流程
2 . 解字程序流程
3 . 拼字程序流程
4 . 数据区传输程序段
5 . 数据排序试验
6 . 搜索同样数数量
7 . 无符号双字节迅速乘除法程序段
8 . 多支系程序流程
9 . 单脉冲计数（按时 / 计数试验）
10 . 计算机数字时钟（计时器、终断器综合试验）
11 . 二进制转换到 BCD
