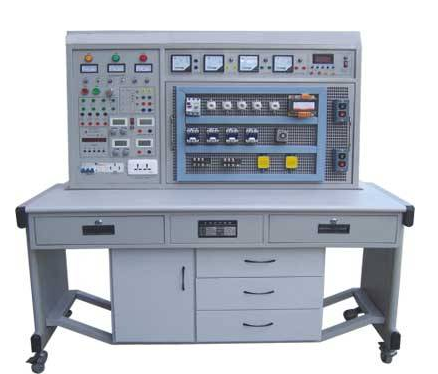

网孔型电工专业技能及加工工艺实训考核设备
一、简述
网孔型电工专业技能及加工工艺实训考核设备是为了配合在我国高等职业教育和就业人群操作过程、学习培训、检测的要求，我司结合了公办专科学校、高职院校、技术学校的《电工能力提升》《电工实训》《电气设备控制技术性》《机电传动控制控制配电线路与基本技能》等有关学科的试验及实训课程内容而研制出。设备选用网孔排架结构，练习与评定贴近工业生产当场，外观设计美观大方，构造合理，坚固、经久耐用，实训方法灵便，提升电子器件就可以提升实训新项目，扩展性强，设备设定多种科学合理安全性保障措施，保证设备及使用人生命安全，特别适合各大中专生、职业学校、技术学校以及各类培训学校练习学生们电工专业技能、专业能力和整体专业技能，也可以进行电工级别考核和职业技能鉴定，可以达到工作和社保职业资格培训中级以上职称水准。一个实训室参照标准配置1台老师台，用户可以依据学生人数酌情考虑调整学生们台。全部实训室奢华、魄力，规范化与安全程度较高。该设备是各种院校试验实训室现代化关键标示商品。
二、网孔型电工专业技能实训台技术规格：
1、工作中开关电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～40℃，空气湿度＜85%（25℃）
3、设备容积：＜1.0KVA
4、净重：200Kg
三、网孔型电工专业技能及加工工艺实训考核设备实训屏组成与特性：
1、实训屏机壳：铁制两层亚光密纹静电喷塑构造，铝质控制面板。
2、开关电源及主要参数：
2.1、键入开关电源：三相四线电源，键入时红、黄、绿三只显示灯亮。
2.2、电源电压：总开关电源开关开启后，打开开关电源开锁车，按住启动键，三相四线电源电压，三只450V电流表标示工作中相电压。
2.3、恒流电源稳压管双用开关电源：双路单独。每路电压0-30V，输出电压4mA-1500mA，内藏式电磁阀全自动换挡，单圈电阻器持续调整，使用便捷，电流强度导出有0.5级数字表标示。工作电压稳定性＜10-2，负荷稳定性＜10-2，纹波电压＜5mV。
3、安全防护：配有工作电压型漏电保护开关和电流量型漏电保护开关，且有单片机设计全自动实时监控设备负载或短路故障，全自动断开总开关电源，故障处理按住复位开关即可再度开启电源，保证设备及作业者安全性。
4、试验管理工具：平常做为数字时钟应用，具备设置登陆密码，实训考核时长、按时报案、关闭电源等服务；除此之外，还可以自动记录因为接线或操作不正确造成的报警频次，为作业者实训、考核提供一个统一的标准。
5、智能化输出功率、功率因数表
由24位专用型DSP、16位高精密AD转换器及快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换作用控制方式。app上选用RTOS设计理念，与此同时装有PC电脑监控软件来提升逻辑思维能力。能测量电路的输出功率、功率因素。功率测量精密度为1.0级，功率因素检测范围0.3-1.0，电压电流测量范围为450V和5A，可自动辨别负荷特性（理性表明“L”，溶性表明“C”，纯电阻无法显示），同时可存放15组观测数据，供及时查看。
6、指南针精确测量电度表：沟通交流450V 1只，沟通交流5A 3只，精密度1.0级。
7、整流二极管：给予四只IN5408二极管，用以整流器或能耗制动。
8、大功率电阻：三只75Ω/75W电阻器用以电机降压启动，一只10Ω/25W电阻器用以异步电机的能耗制动。
9、单、三相插座：为外界仪器设备给予工作中开关电源。
四、实训实际操作桌：
铁制两层亚光密纹静电喷塑，桌面上为防火安全、防潮、耐磨损高密度纤维板，配有抽屉柜和元器件储存柜，构造牢固、造型设计别具一格。
五、网孔型电工专业技能及加工工艺实训考核设备全部实训室组成与配置（以参考依据：1台老师台，12台学生们台即25座为例子）
1、学生们实训实际操作桌12张，一桌二座，桌面上配置一块套胶板维护桌面上，桌体下边配置元器件储存柜，摆放实训考核电子器件，应用、存放便捷，桌体中间上下配有2个抽屉柜，摆放实用工具等。
2、学生们实训台：共12台，每一张学生们实训考核实际操作桌子配备1台。
3、老师台1台：由实训实际操作桌、实训演试屏、学生们用电量集成化控制构成，就可以作实训演试又可各自控制学生们实训考核台开关电源。
六、网孔型电工专业技能及加工工艺实训考核设备实训新项目：
1．低电压验电笔的应用
2．灭火器的操作步骤（老师演试）
3．口对口心肺复苏术法及胸外心血管压挤法抢救的把握
4．常见工具使用与鉴别
5．常见输电线连接和绝缘层的修复
6．电铬铁的拆卸与电焊焊接能力提升
7．电工建筑识图练习
8．电工走线加工工艺
9．日日光灯电源的组装接线
10．单相电表立即接线电路安装
11．单相电表经电压互感器的接线电路安装
12．配电板组装
13．房间内布线
14．室内采光电路安装
15．数字万用表变换开关的使用及读值
16．交流电流的精确测量
17．交流电压、直流电电流的测量
18．电流计、电流表安装
19．电阻的测量
20．绝缘电阻表、钳形电流表接地线电阻检测仪的应用
21．单相电输出功率、功率因素的精确测量
22．三相四线有功电表安装接线
23．三相四线有功电表经电压互感器安装与接线
24．常见开关电磁阀拆卸
25．直流接触器的拆装与拼装
26．常见运行器的结构观查与检验
27．小型变压器制作
28．中小型变压器故障查验与清除
29．三相鼠笼式电动机拆卸与检测
30．三相鼠笼式异步电机运作巡查
31．三相鼠笼式异步电机的定时维修
32．三相鼠笼式电机故障诊断
33．转子绕组部分故障清除
34．单相电电容传感器电机绕组的拆卸
35．单相电电容传感器电机常见故障与清除
36．手动式顺转控制配电线路安装与维修练习
37．交流接触器启动顺转控制
38．具备锁紧的反转控制
39．具备过压保护的反转控制
40．交流接触器互锁的正反转控制
41．按键互锁的正反转控制配电线路
42．按键、交流接触器复合型互锁的控制配电线路
43．按触器控制Y-△降血压控制
44．X62-W型铣床主轴与走刀电动机的互锁控制
45．时间控制器控制Y-△降血压启动控制
46．C620-1型数控车床控制线路仿真模拟组装
47．直流电机的拆卸练习（老师演试）
48．直流电机的维修练习（老师演试）
