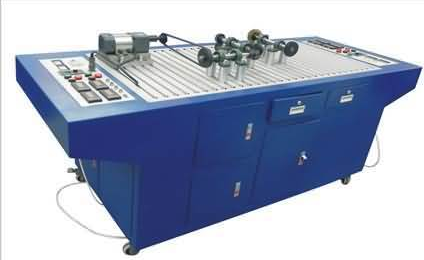

机械系统搭接与测试实验台，机械试验设备

一、简述

机械系统搭接与检测实验台是机械系统搭接实验台全新升级的新一代商品，在通用性机械系统搭接实验台的前提下增强了速度传感器、角位移传感器、位移传感器、晃动传感觉器等几种组织传动系统检测所需要的高精度感应器，进而达到检测不一样传动系统、不一样搭接方法的传动系统特性，并即时形成即时曲线图、数据分析表、文件存储打印出、曲线图存放打印出等服务。

二、机械系统搭接与检测实验台主要特征：

1、安装平台选用规范T型槽铝型材拼凑成的，活动橡胶支座之间的距离可任意调整，搭接灵活机动，可组装由带轮、链条传动、定轴轮系、周转轮系、平面图曲轴等组织拼装的各类不同种类的繁杂组织系统软件。

2、全部传动轮系选用主杆支撑，固定螺钉固定不动，调整省时省力，因而，搭接速度更快。

3、该实验台和连接方法具备设计方案恰当，应用调整范围广，拆卸轻轻松松便捷，结构紧凑，元器件间的实用性好，组装计划方案多等优点;

4、可构成特性迥异的机械设备传动系统，有益于激发学生机械设备传动系统策略的创意能力。

5、该实验台是一种全开放式实验台，可以同时供多位学生们四周组装、调节试验，可合理利用实验仪器减少试验室占地总面积；

6、配备了高精度的速度传感器、直线位移传感器、位移传感器、晃动感应器等几种测量传感器，促使测试报告精准靠谱。

三、机械系统搭接与检测实验台实验项目：

（包括了基本机械设备传动系统的随意搭接试验、传动系统功能测试试验等）

1、带轮

2、链条传动

3、圆柱体直蜗轮蜗杆传动

4、圆柱体斜齿轮传动

5、锥体直蜗轮蜗杆传动

6、齿条、齿轮传动系统

7、多轴联动蜗轮蜗杆传动1

8、多轴联动蜗轮蜗杆传动2

9、万向球联轴器传动

10、传动齿轮曲柄滑块机构

11、齿条齿轮对心滚轮组织

12、齿条齿轮参考点滚轮组织

13、传动齿轮曲柄摇杆机构

14、齿条曲柄摇杆机构

15、多级别传动系统1

16、多级别传动系统2

17、多级别传动系统3

18、综合性传动系统1

19、综合性传动系统2等

四、机械系统搭接与检测实验台关键性能参数：

1、关键感应器性能参数：

直线位移传感器 精度：0.2% 测量范围：0-200mm 输出电压：0-5V 1只

位移传感器 精度：0.2% 脉冲信号：500 输出电压：0-5V 1只

晃动移感应器 精度：0.2% 测量范围：0-365度 输出电压：0-5V 1只

速度传感器 精度：0.2% 测量范围：0-1000r/min 输出电压：0-5V 2只

2、测试工具派送1套

3、电源：220V 50HZ

4、沟通交流电磁调速电机：90W

5、启动转矩：0-120rpm

6、实验台外观规格（mm）：2000x800x860

7、实验台净重：约165(KG)
