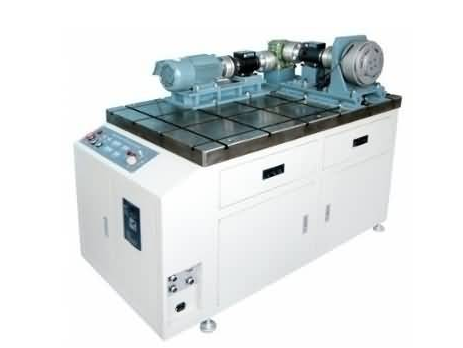

机械设备传动性能综合性实验台集交流电机调速控制系统、磁粉探伤制动系统控制系统、检验控制系统与应用电子信息技术于一体，应用电子计算机强悍的数据处理方法作用，保证同歩收集、全程追踪，保证采样数据正确、真正，并且能够适度表明或制作各类主要参数及需要曲线图，真真正正做到人机一体的设计要点，是当下大专学校的科研实验机器设备。
一、机械设备传动性能综合性实验台性能参数：
（1）沟通交流变频电动机输出功率：550W
（2）磁粉制动器载入范畴：0-50N·m
（3）变频控制器启动转矩：0-1500r/min变速精密度0.1%
（4）转矩速度传感器
额定值转矩10 N·m 转速比范畴：0-6000r/min
额定值转矩50 N·m 转速比范畴：0-5000r/min
（5）尺寸：1340×730×1150mm；
（6）净重：600kg 。
二、机械设备传动性能综合性实验台标准配置：
1、组装支撑平板电脑及控制箱一套；
2、变频电动机及变频调速器一套；
3、磁粉制动器一个；
4、制动系统控制器一个；
5、JN338A转矩速度传感器：额定值转矩10 N•m ，转速比范畴0-6000 r/min JN338A转矩速度传感器：额定值转矩50N·m, 转速比范畴0 – 6000r/min； 各一个
6、传动零部件库：包含带传动、链传动、连轴器、减速机、支撑构件；
（1）圆柱齿轮减速机：传动比1:10；
摆线针轮减速器：传动比1:11；
涡 轮减 速 器：传动比1:10；
（2）同步皮带传动：带传动齿轮数Z；聚氨脂同步皮带节径L=5，带长1050mm；
三角带传动：皮带轮孔径D；三角带O-1120 mm；
输送皮带传动：皮带轮孔径D1=86 mm ，D2=112 mm，D3=132 mm 输送皮带 12×2×1100（1140）
（3）链传动：链轮链条Z1=17，Z2=25，滚子链条t=12.7 (88节)
（4）连轴器传动：弹力柱销联轴器；
（5）正中间衔接传动类：带座轴承2个；圆柱体支撑点2个
（6）调节底版类：电机底座1个；摆线针轮减速器基座1个；键入感应器基座1个；磁粉制动器基座1个；齿轮齿条减速机基座1个；导出感应器基座1个；
（7）橡胶支座类：带座轴承长支撑点1个；带座轴承短支撑点2个；
（8）钢筋搭接组成连接用标件多个。
7、配套设施专用工具一套，
8使用手册和实验指导书各一本，
9、高效率测试分析手机软件一套；
三、机械设备传动性能综合性实验台实验步骤：
1、机械设备传动方案策划；
2、机械设备传动系统软件组装；给予30种之上传动计划方案：
A、典型性单一传动
1）圆柱齿轮传动
2）摆线针减速机传动
3）齿轮齿条传动
4）平带传动
5）齿带传动
6）链传动
B．多级别组成传动
1) 平带—圆柱齿轮传动
2) 齿带—圆柱齿轮传动
3) 链-圆柱齿轮传动
4) 带-链传动
5) 摆线针减速机传动-圆柱齿轮传动
6) 圆柱齿轮-链传动
7) 圆柱齿轮-平带传动
8) 圆柱齿轮-齿带传动
9) 摆线针减速机-平带传动
10)摆线针减速机-齿带传动
11)摆线针减速机-链传动
12)圆柱齿轮-链传动
13)圆柱齿轮-平带传动
14) 圆柱齿轮-齿带传动 学生们还可以根据自身的组装计划方案开展拼装
3、机械设备传动系统软件传动主要参数：转速比、转矩、输出功率、高效率的检查及剖析。
四、机械设备传动性能综合性实验台性能特性：
1、精准检验传动全面的传动主要参数；
2、设计方案组装30种之上传动系统软件；
3、集变频调速技术、磁粉探伤制动系统技术性、无损检测技术与应用电子信息技术于一体。
手机软件内容包括特性：
此软件以C 为开发手机软件，可叙述传动系统软件键入、输出转速比、转矩及输出功率转变随负荷变动的曲线图，同时可适度检测以上参数数据信息对话框；
造型设计及表层处理：
1、空气美观大方、实体感重、生产加工细致；
2、金属材料传动件均发兰解决、别的表层防锈加喷涂；
表层整齐、光洁、清理无滑痕和掉下来色斑。
