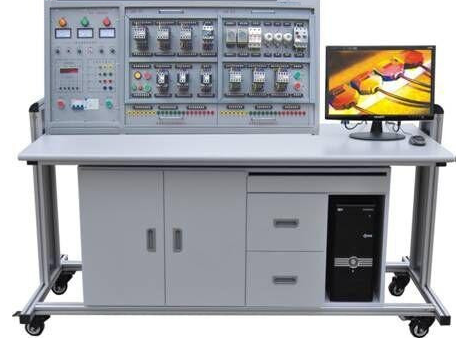

为了配合在我国高等职业教育和就业人群操作过程、学习培训、检测的要求，我司结合了公办专科学校、高职院校、技术学校的《电力工程控制技术性》《机电传动控制控制线路与基本技能》《工厂电气设备控制技术性》《继电器触碰控制技术性》《PLC原理及应用技术》《变频调速》等有关学科的试验及实训课程内容而研制出本设备。设备选用挂箱构造，实训新项目扩展性强，可扩展性电工技能这些实训新项目。每一个电子器件根据输电线拉到接线端子排上，有益于保护器件，根据电线槽布线，贴近工业生产当场。
一、特性：
1、电气设备控制线路都放在挂箱上，操作简便、拆换方便快捷，可扩展功能或开上新实训新项目。如交流电机调速，实训内容具备广泛性、应用性。
2、工作台仅需三相四线的交流电就可以交付使用，占地总面积小，节省用地，降低基础设施投资。
3、配有工作电压型漏电保护开关和电流量型漏电保护开关，可以确保作业者安全性。各电源电压都有软截至维护作用。
4、控制屏还设置了计时器兼报案录像仪，给学生实训理论考试提供了一个统一的标准。
5、每一个电子器件都能通过输电线拉到接线端子排上，学生们布线时只需要在接线端子中进行布线，有益于维护电子器件，根据电线槽布线，贴近工业生产当场。
二、技术规格：
1、工作中开关电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-5℃～ 40℃，空气湿度＜85%（25℃）
3、设备容积：＜1.0KVA
4、尺寸：1500×700×1400（mm）
三、设备配置
（一）开关电源控制屏
控制屏为铁制两层亚光密纹静电喷塑构造，铝质控制面板。为实训考评给予开关电源及维护。
1、由无线遥控器控制三相四线电源键入，根据漏电保护开关，接入总开关，由交流接触器根据启、停按键来操作。
2、配有450V指南针交流电压表三只，标示键入时三相电源工作电压；显示灯三只，标示实训设备与外界开关电源导通状况。
3、三相四线电源电压，具备单片机设计实时监控设备负载或短路故障作用，负载或短路故障软截至且报警，故障处理校准后才可开启电源。
4、配有计时器兼报案录像仪，平常做为数字时钟应用。具备设置实训考评时长、按时报案、关闭电源等服务。除此之外还可以自动记录因为布线或操作不正确所造成的走电报警、短路故障报警总频次，给学生实训技能考评提供一个统一的标准。
（二）实训桌：桌体为铝木结构建筑，桌面上为防火安全、防潮、耐磨损高密度纤维板，配有抽屉柜和储存柜。
（三）实训部件
1、DW-71 机电传动控制学习培训部件（一）
直流接触器3只，小型继电器2只，热继器2只，控制按键3只，显示灯2只
2、DW-72 机电传动控制学习培训部件（二）
时间控制器2只，保险丝盒3P 1只，瓷器保险丝盒3只，隔离开关1只，行程安排开关4只，二极管1只，整流管1只，控制按键2只。
3、DW-73 机电传动控制学习培训部件（三）
变换开关1只，变电器380V/3，6，36V 1只，大功率电阻3只
4、PLC服务器及转化器学习培训部件（三菱FX3U-48MR）
5、SC-09程序编写通讯电缆
6、模拟仿真软件
7、工控设备组态
8、三相异步电动机： 380V Y/△接线方法，带离心式开关 1台；
9、三相单速异步电动机1台沟通交流380V/YY/△ 1台；
四、实训新项目
（一）机电传动控制一部分
1、刀闸开关顺转控制线路
2、交流接触器启动顺转控制线路
3、具备锁紧的反转控制线路
4、具备过找维护的反转控制线路
5、倒顺开关控制正反转控制线路
6、交流接触器互锁的正反转控制线路
7、按键互锁的正反转控制线路
8、按键交流接触器复合型互锁控制线路
9、全自动来回行程安排控制线路
10、交流接触器控制串联电阻降血压启动线路
11、时间控制器控制串联电阻降血压控制线路
12、手动式Y/△降血压启动
13、交流接触器控制Y/△降血压启动
14、时间控制器控制Y/△降血压启动
15、QX3-13型Y/△全自动启动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620数控车床电气设备控制线路
19、手动式降血压启动
20、单相电运作反接制动控制线路
21、电葫芦电气设备控制线路
22、C6163数控车床电气设备控制线路
23、控制电源电路互锁控制线路
24、主要电路互锁控制线路
（二）PLC强化训练一部分
1、PLC控制三相异步电动机锁紧顺转控制
2、PLC控制三相异步电动机正反转控制
3、PLC控制三相异步电动机Y/△运行控制
4、PLC控制三相异步电动机降压启动控制
5、PLC控制三相异步电动机能耗制动控制
6、PLC控制C620数控车床电气设备控制线路
7、PLC控制C6163数控车床电气设备控制线路
8、PLC控制电葫芦电气设备控制线路
