一、简述
性能卓越电焊工机电传动控制实验设备吸取中国和外国优秀教学器材的优势，充足考 虑了实验室的状况和将来的发展方向，从特性跟在结构上展开了自主创新，选用挂箱式结构，简单明了，空间布局合理，使用便捷灵便。实验仪表盘全智能化表明、精确度高，对实验中所涉及到的电 源、仪表设备采用靠谱维护，与此同时设置权限靠谱人身安全维护管理体系，该实验设备性能优越， 是当下公办专科学校实验室基本建设的不二之选。
主要用途: 可用公办专科学校“电工基础”、“电工学”、 “电机学”、 “电机与机电传动控制”、“电气控制系统”、“继电器触碰操纵”等科目的实验课堂教学。并可扩展性“数电”、“模电”、“程序控制器”及“电机变频驱动”等实验具体内容。
配套设施手机软件：《电工技能与实训仿真教学系统软件》
选用3D虚拟现实技术，用户可360全方位无死角观查器件外型小细节；选用多媒体展示动漫展现各种各样元器件的构造、作用、工作中原理及控制方法；根据具备互动性的仿真模拟仿真动画，开展电路的安装调节和故障处理，完成无实物学习培训电工设备对口专业所涉及的常见实验仪器、电气检测及其电机操纵的具体专业技能及注意事项。包含但是不限于：
（1）实验器械
运用3D模型，使教学设施设备上常用过的元器件真实播映为学生，另学生们有一个直观地了解。
（2）典型性电路
教学设施设备相对应电路的原理图及实体接线图也将反映在这样一个频道里。用鼠标单击原理图中对应的元器件标记，真正电路中便会标示相对应的器件，而且在提醒窗中出现该部件在电路中的重要性
（3）电路原理
该电路的电路工作中原理解读，运用生动形象的动画演示，搭配上更专业的语音讲解促使该课件达到一定的深层。枯燥乏味的原理讲课越来越栩栩如生通俗易懂，是教师最有效的学习工具之一。
（4）接线训练
学生用半透明原理图上的提醒，依照原理图对电路开展仿真模拟接线，接线的前提下系统软件也有明确的提醒。能够练习学生们的标准接线和给予对电路的熟悉度
（5）实验模拟仿真
学生能够实际操作气体开关，按键等元器件来操纵相对应工程项目的电路。页面上的交流接触器、时间控制器等元器件就能依据操作控制电机的旋转。
（1）电焊工基础知识与实际操作：安全用电常识、常见电工工具、常见导线连接和手焊加工工艺。（2）电焊工建筑识图：详细介绍常见器件的电气符号、原理图制作标准、统计分析方法、接线图制作标准、相对性序号法。（3）电工仪表：详细介绍数字万用表、智能电能表、钳型电流表、绝缘电阻表、直流电桥和配电板等常见电工仪表外型、构造、控制面板和操作方法。（4）照明灯具电路组装：主要从器件、电路、原理、接线和排除故障五个方面阐述了荧光灯管和两地控制灯的基本知识。（5）低压电气：首先从外观、构造、原理、拼装和检查等五个方面对直流接触器、电磁阀、常见刀闸开关、框架断路器、断路器、启动器、主令电器等常用低压电器进行讲解。（6）电机与变电器：关键介绍了三相异步电机、单相电异步电机、伺服电机电机、步进电机电机、直流电电机与变电器外型、构造、安装与维护的基本知识。（7）电动机控制：按实际电路的开发步骤来介绍常见的电动机控制方法。包含器件、原理、电路、合理布局、联线、运作、排除故障等相关信息。（8）使用手册：具体指导客户该系统使用方法。
二、特性：
1、综合型强 结合了目前我国各种院校电类基础课的所有实验新项目。
2、适应能力强 实验深度与深度广度可以根据必须作灵便调节，推广与提升可以根据课堂教学的进程作有机化学地融合。设备积木式构造，拆换方便快捷，加上构件就可以扩展功能或开上新实验。
3、全套性好 从仪表设备、专用型开关电源到实验联接专用型输电线等都配套设施齐全，仪表设备性能、精密度、规格型号等都紧密融合实验的需求开展配套设施。
4、一致性强 实验器件挑选有效、配套设施详细，使多个实验结论有较好的同一性，有利于老师组织与具体指导实验课堂教学。

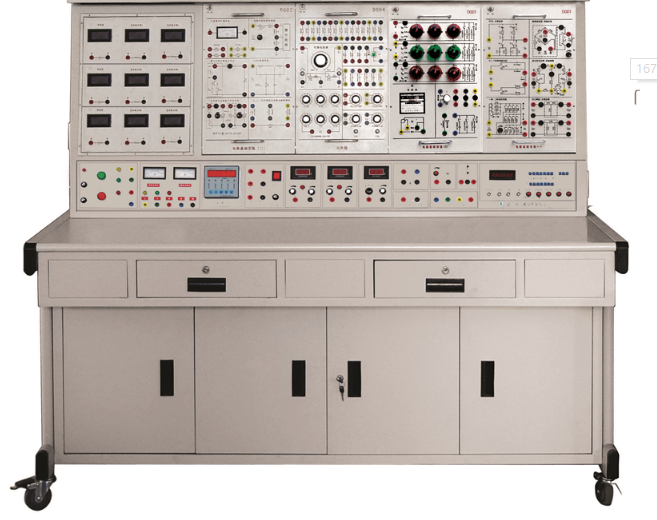

5、形象性强 本设备选用总体与小挂件结合的结构类型，开关电源配备、仪表盘一目了然，各实验小挂件每日任务确立，实际操作、维护保养简单。
三、性能指标及表明:
1、外观规格：160x70x143cm
2、工作中开关电源：沟通交流三相四线380±5% 50HZ
3、实际功率：<1.5KVA
4、导出交流电：三相四线380V。
5、生命安全维护作用：电流量型漏电保护器、工作电压型漏电保护器和防止触电实验输电线。
6、可调电源：2组0--30V持续可调式，全自动电磁阀换挡，数字表表明，全自动过压保护、标示和自行恢复作用。
7、直流电源：0--200mA持续可调式，数字表表明，开路维护。
8、计时器兼报案录像仪：开关电源控制柜内装有计时器兼报案录像仪，具备设置实验时长、纪录报案频次等服务
9、函数公式频率计：1、波型：正弦波形、三角波、波形。
2、工作频段：5Hz－550KHz按段持续可调式。
3、正弦波形谐波失真：10Hz-100KHz小于1%。
4、导出力度：正弦波形超过0-14Vp-p。
频率计：检测范围为1Hz至8MHz，有六位LED数码管表明，水利闸门时基1S，敏感度35mV。开关（内侧/外测）变换。
10、直流电数字电压表：微控制器制做；0.5级精度；测量范围：0－300V。
11、直流电数据毫安表：微控制器制做；0.5级精度；测量范围：0－500mA。
12、直流电数字电流表：微控制器制做；0.5级精度；测量范围：0－5A。
13、沟通交流数字电压表：全新技术专业MCU制做；精度0.5级，测量范围：0－450V。
14、沟通交流数字电流表：全新技术专业MCU制做；精度0.5级，测量范围：0－5A。
15、实践电极连接线：针对不同实训课程的特征，配置两个不同型号的实践电极连接线，强电弱电全部采用高可靠护线套构造拿枪插电极连接线（不存在什么触电事故的可能性），里边选用线材刮丝成的发丝般细多股线，做到轻软目地，业务外包丁晴聚氯己烯电缆护套，具备绵软、抗压高，强度高、防硬底化、柔韧性好等特点，电源插头选用实芯铜制件外衣铍轻铜弹簧片，触碰可以信赖；二种输电线也就只能相互配合相对应里孔的电源插座，不可以混插，大大提升了实践的安全性及合理化。
16、实验挂箱：
实验挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，必须精确测量及观察到的一部分配有卡紧式连接器，使用便捷、形象化、靠谱，实验电路选用模块电路形式设计，每一个模块电路以基本上电路为主导，再联接不同类型的元器件为电路主要参数或者通过不同类型的模块电路组成，进行不同类型的实验规定。
（1）电焊工实验挂箱一
设有RC串联和并联选频互联网实验电路、戴维南定理/诺顿定理实验电路、RLC并联谐振实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、多口互联网、互易定理实验电路。挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，使用便捷、形象化、靠谱。
（2）电焊工实验挂箱二
设有仪表盘测量范围拓展实验电路、电路情况运动轨迹的观察实验电路、至大功率传送标准测量实验电路、RC双T选频互联网实验电路、电压源与电流源的等效变换实验电路、RLC元器件特点及交流电流参数测量实验电路。挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，使用便捷、形象化、靠谱。
（3）电焊工实验挂箱三
设有前灯（9个15W花灯）实验电路、电容器组、单相电表、日日光灯实验电路。设有互感器实验电路（尺寸互感线圈各一个）、铁心变电器（36V/220V、50W）一个。
（4）元器件箱
设有实验所需要的电阻、电力电容器、二极管等实验电子器件多个和一个0-99999.9欧/2W的电阻箱。
（5）受控源、回转器挂箱
设有VCVS、VCCS、CCVS、CCCS受控源实验电路、回转器实验电路、负阻抗变换器实验电路。
（6）继电器操纵实验挂箱一
配置直流接触器3只带插电标示，热继器1只，时间控制器1只，运行停止按钮2只，保险丝座3只，三相开关一只。
（7）继电器操纵实验挂箱二
配置 BK变电器1只。直流接触器1只带插电标示，热继器1只，运行停止按钮2只，保险丝座3只，三相开关一只。整流管1组。显示灯3只。
四、实验器械配备
1、实验桌：钢制构造，钢制静电喷塑，耐磨损防火安全控制面板，设有抽屉柜、木柜用以储放专用工具、零配件等。
2、开关电源控制柜：包括交直流电源数据工作电压电流功率功率因数表，2组可调电源；直流电源、视频信号、沟通交流三相电源、沟通交流低压电源。
3、180W三相异步电机1台：星型/三角形连接；铝外壳。
4、实验输电线、实验手册、使用手册1套。
五、实验项目
电工实验新项目
1、基本上电工仪表的应用与数据误差计算
2、减少仪表盘数据误差的办法
3、焦耳定律
4、电阻器的串、并、混联电路
5、电阻分压器电路
6、电容器的串、并、混联电路
7、电容器的充电放电电路
8、伏安法测电阻
9、节点电压法
10、控制回路工作电压法
11、支路电流法
12、电阻器与环境温度之间的关系:用伏安法测到钨丝在各个工作电压中的电阻值
13、电压表量程的拓展
14、电流表量程的拓展
15、电路器件的光电流特性
16、电阻测量电路故障查验
17、电路中电位差的精确测量
18、基尔霍夫电流基本定律
19、基尔霍夫电流量基本定律
20、电压源外特性的测量叠加定理
21、叠加定理
22、电压源与电流源的等效变换
23、负荷得到至大功率的前提条件
24、戴维南定理
25、诺顿定理
26、互易定理
27、二端口网络
28、双连开关两个地方控制
29、RLC串连沟通交流电路
30、RLC并接沟通交流电路
31、RLC并联谐振电路
32、电感器、电容元件在直流和交流电路里的特性
33、正弦函数稳定下RL、RC串连电路
34、日日光灯电路连接
35、功率因数补偿的办法
36、电磁感应现象
37、互感器藕合电路
38、互感线圈电脑的分析
39、一阶电路过渡过程的探索
40、二阶电路过渡过程的探索
41、三相变压器
42、变压器参数测量及绕阻正负极辨别
43、沟通交流电路参数精确测量
44、三相负载的星型联接
45、三相负载的三角形联接
46、三相交流电路输出功率精确测量
47、功率因素及零线火线的精确测量
48、单相电表的安装和应用
49、三相鼠笼式异步电动机的应用
50、三相异步电动机启动控制
51、三相异步电动机锁紧控制
52、三相异步电动机既可以启动又锁紧控制
53、交流接触器互锁正反转控制
54、按键互锁正反转控制
55、交流接触器和按键双向互锁正反转控制
