一、简述：
网眼型电工技能及加工工艺实训考评设备是电焊工、模电、数电、电拖试验和技能实训考评有机融合，保证资源整合共享一室常用，降低试验实训指导教师人员及基本建设资金投入，经济收益明显。与主打产品对比，在试验台技术性，实验步骤深层与深度广度进行了比较大的改善。实验项目包含电工学、电焊工基本原理、模拟电子技术、数据电子线路、机电传动控制、电气设备控制、继电器控制等科目，可进行交直流电源、震荡、电磁场电源电路、运放电路、逆变电路、交直流电源运算放大器、数字逻辑电路、电气设备控制等电路实验。试验一部分选用德国高等职业教育前沿的实验方案：运用九孔通用性全能试验板分立式全透明元件盒灵活组成试验，电子器件可重复使用，试验便捷，动脑筋悟性高。
二、特性：
1、电气设备控制线路电子器件都放在网孔板上，操作简便、灵便、拆换便捷、易扩展功能或开展新实训新项目。
2、工作台仅需三相四线交流电就可以交付使用，占地总面积小，节省用地，降低管理者及基础设施投资。
3、每一组配有工作电压型电流量型漏电保护开关，且有单片机设计全自动实时监控实训设备负载或短路故障，一旦发生就可以全自动关闭电源，故障处理后才可再度启动工作开关电源。可以确保设备和作业者安全性。各电源电压都有监控作用，各检测仪表也都有靠谱的维护作用。
4、实训台为组份型，两个学生可同步进行实训，开关电源及维护单独，互不干涉。
三、技术规格：
1、工作中开关电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～40℃，空气湿度＜85%（25℃）
3、设备容积：＜1.5KVA
4、净重：200Kg
5、尺寸：1500mm×750mm×1650mm

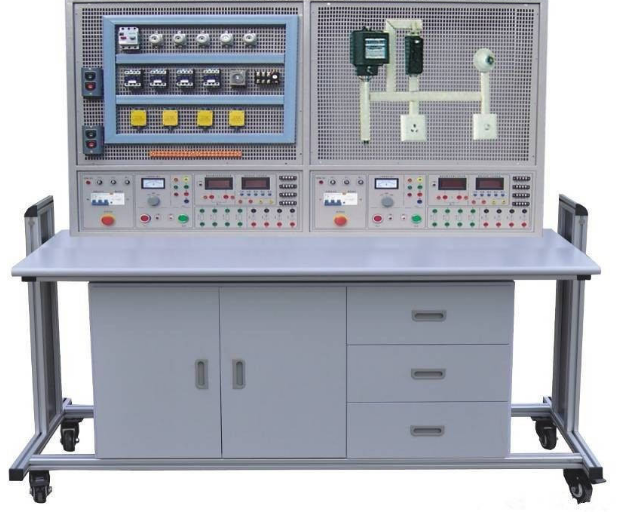

四、网眼型电工技能实训台配置
1、给予相电压380V和直流电压220V二种开关电源，键入、导出有显示灯和电流表标示工作情况。
2、沟通交流仪表盘
①真有效值智能化交流电流表2只
选用美国模拟器件企业生产制造的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换作用控制方式。具备全自动与手动式测量范围，检测范围：0-5A，单片机设计控制挡位自动选择，且有超测量范围报警、关闭电源作用。检测精度为0.5级。具备文件存储与查询功能。
②智能化沟通交流输出功率及功率因数表（多用途）2只
由24位专用型DSP、16位高精密AD转换器及快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换作用控制方式。app上选用RTOS设计理念，与此同时装有PC电脑监控软件来提升逻辑思维能力。能测量电路的输出功率、功率因素。功率测量精密度为1.0级，功率因素检测范围0.3-1.0，电压电流测量范围为450V和5A，可自动辨别负荷特性（理性表明“L”，溶性表明“C”，纯电阻无法显示），同时可存放观测数据，供及时查看。
3、2组单独运行，停止按钮分别控制电源导出，且有急停按钮，每一组电源电压有单片机设计实时监控负载或断路而快速关闭电源，故障处理校准后才可再度开启电源。
4、给予降压启动电阻器75Ω/75W六个，能耗制动电阻器10Ω/25W二个。
5、给予整流二极管IN5408八只。
6、实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板。装有抽屉柜和电子器件储存柜。
五、网眼型电工技能及加工工艺实训考评设备参照实训新项目
1．电工布线加工工艺实训
2．2个开关控制一盏灯线路练习
3．语音控制开关控制白炽灯电源电路练习
4．二地控制一盏灯电源电路练习
5．三地控制一盏灯电源电路练习
6．日日光灯线路布线练习
7．单相电表立即组装布线
8．单相电表经电压互感器组装布线
9．室内采光电路安装练习
10．配电板组装练习
11．交流负载额定功率的精确测量
12．三相异步电动机自动运行控制
13．三相异步电动机交流接触器启动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△全自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．交流接触器互锁的正反转控制线路
18．按键互锁的三相异步电动机正反转按键线路
19．双向互锁的三相异步电动机正反转按键线路
20．三相异步电动机各地控制
21．操作台全自动来回控制线路
22．三相异步电动机串电阻器降压启动控制线路
23．三相异步电动机能耗制动控制线路
