商品信息：
一、本产品特点:

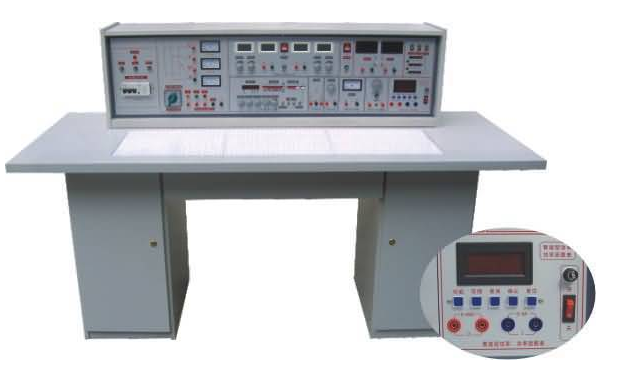

模电、数电实验室机械设备的实验台具备完备的安全性保障措施，较完备的作用。实验实际操作桌中间装有通用性电路插扳，电路插座注塑加工成的，表层分布有九孔成一组彼此联通插口，元件盒在基上随意拼装成实验电路；元件盒盒体全透明，形象性好，盖子印着历久弥新元件标记，线框清楚美观大方。盒体与盖子选用较科学合理的压三合一构造，检修、拆换元件拆卸便捷。电子器件放置于实验实际操作桌下面上下柜里，实验时取存便捷，大大提升了管理能力，整体规划化程度，大大的缓解了老师实验前期准备工作。
二、应用领域:
适用高等学校及要求高的中专学校、技工学校、职业技术学校，可进行电工学、电焊工基本原理、电路剖析、模拟电子技术、数据电路，电气控制设备等科目实验。此设备是目前实验室机器的升级换代或新创建、改建实验室的理想产品，它配置是大学上水平、上档次的关键标示。
三、机器设备实验台的结构和结构:
1、实验台组成与特性:
1.1.开关电源及主要参数
1.1.1键入开关电源:单相电三线开关电源，键入时电源指示灯亮
1.1.2电源电压：有熔断丝和漏电保护器开关二级保护作用。
A组:低电压交流电流3－24V分七档可调式，较大输出电压1.5A，电流计标示。
B组:低电压可调电源，工作电压5V，电流量0.5A，电流计标示。
C组:两路稳流可调稳压电源，二路电压均是0～30V，由单圈电阻器持续调整，导出峰值电流为1.5A，每路电源电压有0.5级数字电流表、电流表标示。工作电压稳压管度<10－2，负稳压管度<10－2，纹波电压: <5mV。
E组:单相交流电压导出，供客户备用设备运行。
1.2函数公式频率计:
1.2.1波型:正弦波形、三角波、波形、脉冲波、锯齿波、TTL波形.
1.2.2工作频段:由0.1Hz到2MHz，分七个工作频率档级。
1.2.3正弦波形谐波失真:10-30Hz<30Hz-100KHz≤1%
1.2.4波形回应:最前沿/后沿≤100nS（开路）
1.2.5较大导出力度(开路)：f＜lMHz 力度≤15Vp-p ，1M＜f≤2MHz 力度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出电阻Z：Z0=50Ω±5Ω
1.2.8pwm占空比:单脉冲与锯齿波升高、下降沿可持续转变，范畴10%～90％。
三、组成与配置（以二十四座为例子）：
1、实验实际操作桌12张，一桌二座。实际操作桌桌面上中间设置通用电路插扳（规格:35×90cm），依据实验电路在基上随意拼装元件盒成实验电路。元件盒盒体全透明形象化,内窗元件一目了然，盖子与盒体中间选用压三合一构造、检修拆卸、拆换便捷。每一张实际操作桌装有一粒套胶板，维护通用性电路插座和桌面上(如果需要在桌上摆放电动机、电焊焊接等).实验实际操作桌下边有二只元件储存柜，摆放实验电子器件及贮存板。
2、实验台，共12台，每一张学生们实验实际操作桌子配备l台。
3、步态分析控制面板:由步态分析实验实际操作桌、实验台、演试控制柜构成，能各自操纵12台学生们实验台工作开关电源。演试屏站在实验台子上，规格为160×70cm，用以解读、演试。
4、器械配置:39只指南针1.5级直流电流表、13只MF500数字万用表，13只数显万用表、25 套电铬铁和烙铁架、13套剥线钳、斜口钳、螺丝起子等设备，13套实验所需要的电阻器、电阻器、电感器、电容器、集成电路、变电器、条形磁铁、逻辑性脉冲信号开关、逻辑性脉冲信号表明、91只集成座等元件模块盒(元件已装到模块盒里)，25张塑料凳。
5、客户备用器械:双踪示波器(型号规格不分),晶体三极管毫伏表，滑线变阻器。
四、实验新项目：
(一)仿真模拟一部分
1．二极管的正、反向特点
2．晶体三极管的键入、频率特性
3．晶体三极管共射极多管放大仪
4．二级阻容耦合变大电路
5．负反馈对放大仪特性的危害
6．场效管放大仪
7．差动保护变大电路
8．运放电路指标值检测
9．集成运放电路的最基本运用 (多种多样仿真模拟计算电路)
10．集成运放电路离散系统运用（多种多样波形发生器）
11．变电器藕合推挽电路功率放大电路
12．0TL功率放大电路
13．集成功率放大电路
14．单相电桥式整流电路
15．串连型晶体三极管可调电源(设计方案性实验)
16．集成可调电源
17．单结晶体管特点
18．单结晶体管开启电路
19．可控硅简易检测
20．可控硅可控性整流器电路
运用以上20项实验电子器件还可以进行下边实验新项目
l．工作电压负反馈参考点电路
2．分压式电流量负反馈参考点电路
3．用二极管稳定的工作点
4．共基极变大电路
5．共集电极变大电路
6．共源极基本上变大电路
7．场效管共漏级电路
8．场效管共栅压电路
9．多管阻容变大电路
10．变电器藕合变大电路
11．甲类功率放大电路电路
12．串连电流量负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极变大电路
17．自举电路射极导出电路
18．NPN一PNP直接耦合变大电路
19．用负反馈清除谐振电路
20．晶体三极管开关功效
21．变电器意见反馈式震荡电路
22．电容器三点式震荡电路
23．电感器三点式震荡电路
24．差动保护变大电路的最基本方式
25．扇尾式差动保护变大电路
26．双电源开关扇尾式差动保护变大电路
27．运放电路作为沟通交流占比变大
28．反向键入保障措施
29．同相位键入保障措施
30．开关电源正负极错接的维护
31．RC高通芯片电路
32．运用三极管来保护器件
33．差动保护键入计算电路
34．迅速积分兑换电路
35．仿真模拟一阶微分方程电路
36．仿真模拟二阶微分方程电路
37．基本上对数运算电路
38．好用求微分电路
39．抵制数变大基本上电路
40．简单过零较为电路
41．运用二级管做为限制检验力度挑选电路
42．低限力度挑选电路
43．RC无源网络的低通滤波器电路
44．同相位键入一阶低通滤波器电路
45．反向键入一阶低通滤波器电路
46．简单二阶RC过滤电路
47．典型性二阶RC数字功放低通滤波器电路
48．典型性二阶高通芯片有源滤波器电路
49．基本上带通滤波电路
50．典型性带通滤波电路
51．距形波震荡电路
52．总宽可调式的方形波发生器
53．幅频可调式的锯齿状波发生器
54．单相电半波整流电路
55．单相电全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC过滤电路
59．基本上LC过滤电路
60．二倍压整流器电路
61．三倍压整流器电路
62．基本上稳压管电路
63．基本上调整管稳压管电路6
64．具备变大环节稳压管电路
65．单相电半波可控硅整流
66．电子器件变压电路
67．电子器件催眠器一一挑战性实验一
68．电子门铃电路一一挑战性实验二
69．电子器件报案电路一一挑战性实验三
(二)数据一部分
l．TTL集成逻辑门的主要参数检测
2．CM0S逻辑门的主要参数检测
3．TTL集成电级开路门与三态导出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转化成D触发器
12．D型触发器转化成JK触发器
13．电子计数器实验
14．MSI移位寄存器以及运用
15．数据选择器以及转换方法
16．MSI数据选择器及数字逻辑
17．求微分型单稳态电路
18．环状多谐振荡器
19．运用门电路组成伺服电机调节器、选择符
20．组成电路设计之一一一编码转换
21．组成电路设计之二一一表明电路
22．同歩时钟频率电路设计
23．电子计算机时钟频率电路设计
24．集成计时器检测与应用
25．CM0S集成A/D、D/A变换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．多线程十进制加减法电子计数器
29．多线程十进制加法计数器
30．综合性专项培训实验一一电子秒表
