产品优势
l 选用DSP开发板 电机驱动板 液晶屏触摸标注的组成作业平台，便捷客户完成电机操纵的一体化开发；
l DSP端选用自主研发DSP28335好用板，以现如今流行TMS320FDSP28335为基础，选用六层核心板 底版的方式；
l BLDC电机服务平台选用三相全桥防护操纵，精准的PID优化算法，确保电机精准运行；
l 板载硬件平台丰富多彩，外伸功能齐全，可以满足各种新项目实验。
l 4.3寸触摸表明，选用工业类等级，达到极端的工作氛围，友善的工业触摸屏便捷您更加好的实际操作；
l 选用分割单独的模块化核心理念，既可以单独演试，也可总体工作中；
l 针对电机操纵有独特定制的电机操纵口；
l 详尽的使用手册，使您轻轻松松新手入门把握；
l 重视EMI设计方案，平稳高效率，包含外伸以及所有外接设备网络资源；
l 热门的FDSP28335服务平台，是电机操纵行业领域电力检测行业的选择；
l 丰富多样的实验方法，可以满足各种各样课堂教学实验，特别是在电机操纵行业，便捷客户对它进行移殖。

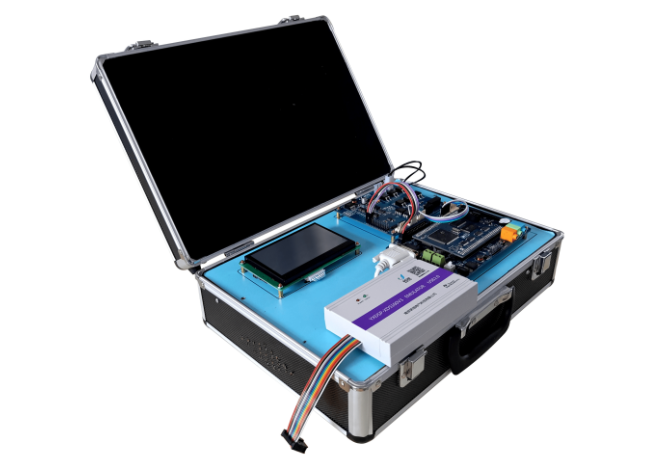

BLDC实验箱设备参数
编号项目要求DSP
端1主CpuTMS320FDSP28335（开发板方式）2电脑键盘外伸3*4矩阵键盘3液晶显示器12864液晶显示屏（带中文字幕在线库）4RS485接口1路RS485接口5CAN用以CAN总线组网方案6PWM接口18路PWM（包括6路加强型PWM）7RS232接口1路RS232接口8ADC输入接口16路AD输入接口，意见反馈电机状态9声频接口Audio接口，给予音频、播音主持作用10捕获接口6路CAP捕捉口（和正交和编号单脉冲管脚同用）11DSP外伸接口20位地址线和16位手机充电线及其它12SD卡接口客户自制SD卡13开关开关电源 5V，5AB
LDC
端14三相无刷电机电机接口可以和12V—36V电机相接，额定电压不得超过4A15电机种类有位置传感器和没有位置传感器的无刷电机电机相接1626针接口，包含PWM单脉冲输入接口，AD接口可以和YXDSP-FDSP28335A/B、
YXDSP-F2812/basic相接，PWM输入17BLDC_HALL接口位置传感器电机的霍尔元件导出18CAP_BEMF接口与控制终端CAP相接，无位置传感器电机自感电动势输出端口19CAP_HALL接口与控制终端CAP相接，有位置传感器的电机霍尔元件输出端口20电机开关电源输入接口24V直流母线电压的输入端表明
端21液晶显示器工业型4.3寸LCD串口屏，480*272屏幕分辨率，5V配电，带触碰22核心处理器CORTEX-M3核心 快速FPGA23通信接口RS232脉冲信号23上位机VisualTFT
DSP技术指标值
l 主Cpu TMS320FDSP28335，cpu主频150MHz
l SRAM 片内：34K ×16位，0等候
片外：512K×16位，15ns
l FLASH 片内：256K×16位，36ns
片外：512K×16位，70ns
l ROM 片内：BOOT ROM 8K×16位
片内：OPT ROM 1K×16位，36ns
l A/D 片内：2×8安全通道，12位屏幕分辨率，80ns转换速度，0～ 3V输入测量范围
l HOST USB2.0 1安全通道，飞速
l SCI 多线程串口通信 2安全通道，MAX3232
l CAN总线 1安全通道，合乎CAN2.0标准，最大传输速度1Mbps
l 以太网接口 1安全通道，适配NE2000，最大传输速度10M
l 操作温度 0～70℃
BLDC性能指标
l 直流母线电压 12~36V
l 电机额定电压不得超过 4A
l 电机霍尔元件的电源电压 5V
l 过压到流标示
DSP端标准配置
l 1.JTAG接口：DSP烧录器联接接口，可以进行线上模拟仿真和烧写程序。
l 2.SCI接口：1路232接口，1路485接口，可以和上位机软件开展串口通信。
l 3.PWM接口：18PWM（在其中6路高精密HPWM），便捷电机操纵。
l 4.CAP接口：4路CAP捕获口（和6路正交和编号单脉冲管脚公共）。
l 5.CAN：1路CAN2.0接口，用以CAN总线组网方案。
l 6.ADC输入接口：16路AD输入接口，12位精密度，输入电压范围：0—3V。
l 7.声频接口：3路Aduio接口，给予音频、播音主持作用
l 8.电机操纵接口：2组电机操纵接口，每一组能控制一台3相电机。
l 9.DSP外伸接口：20位地址线和16位手机充电线及其它。
l 10. 一个X1226实时时钟和2KB的I2C EEPROM。
l 11.手动式复位开关，便捷客户校准实际操作
l 12.SD卡槽：能够外挂软件挪动SD卡
DSP实验新项目
实验具体内容
实验1GPIO-LED检测
实验2GPIO-Setup实验
实验3TIMER0按时检测
实验4TIMER1按时检测
实验5功能键终断实验
实验6FFT实验
实验7声频输入实验
实验8SCIB通讯实验
实验9SCIC的RS485通讯实验
实验10SD卡创建txt文件实验
实验11浮点运算实验
实验12看门狗1实验
实验13外界Flash读写能力实验
实验14外界RAM读写能力实验
实验15外界RTC数字时钟实验
实验16外界EEPROM读写能力实验
实验17DMA方法读写能力外界RAM实验
实验18PWM实验
实验19捕捉实验
实验20CAP捕捉PWM信号实验
实验21SPI中断方式测试实验
实验22Mcbsp配备为SPI测试实验
实验23Mcbsp中断方式测试实验
实验24DMA方法读mcbsp实验
实验25AD查看实验
实验26上面开启AD实验
实验27CAN测试实验
实验28CAP配备为APWM实验
实验29HRPWM实验
实验30高像素PWM实验
实验31线性卷积实验
电机驱动模块实验新项目
编号实验项目说明1有位置传感器无刷电机电机的开环控制 2有位置传感器无刷电机电机的闭环控制系统 3无位置传感器无刷电机电机的开环控制 4有位置传感器无刷电机电机的实验袋的操纵 5给予全部系统内每一个可编元器件源码
液晶显示屏产品型号
产品规格DC48270B43_02TW产品类别标准型核心处理器CORTEX-M3核心 快速FPGA规格4.3寸屏幕分辨率480*272色调64K色，16位RGB通信接口RS232图片下载
存储量USB2.0/SD卡/UART
1Gbit，随意尺寸照片存储，累加可存放457张全屏图片涂层2个图层，层与层间可复制累加表明SD卡接口适用，用以离线批量生产和线长特定照片升级电脑键盘接口适用，外置4*4矩阵键盘触碰适用功能损耗开背光灯：202mA@5V 关背光灯：86mA@5V工作电压输入5-26V屏合理表明尺寸长×宽=95.0mm×53.8mm尺寸长×宽×高=121.8mm×74.7mm×13.5商品净重量90g机壳无配套上位机软件PC机手机软件VisualTFT组态软件控制适用按键室内空间、文字室内空间、时间轴控制、仪表盘、动漫和曲线图等常见控制系统键盘内嵌虚似触摸键盘和英语输入法
