建筑供配电技术实训设备及其配套装置，是专为建筑电气强电类项目设计、安装、调试、维修而打造的实践训练基地。这一系列的实训设备，不仅涵盖了低压电器和电气控制柜的认识，还深入到了电流电压测量电路的连接、电能测量、照明安装以及三相交流异步电动机的启动和停止控制等多个实操项目。此外，学员还可以在这里学习更为复杂的控制线路连接，如自动往返控制、双速电动机制动等，使理论知识得以在实践操作中得到验证与升华。

这一实训装置的设计，紧密结合了当前高职高专院校《建筑供配电》、《建筑电气技术基础》等相关课程的教学要求，充分反映了建筑供配电系统的实际应用和发展趋势。无论是电力、电气和自动化等电类专业，还是建筑电气、工业与民用建筑等非电类专业，这一装置都能提供丰富的教学实训内容，帮助学生更好地理解和掌握相关知识。

在技术条件方面，建筑供配电技术实训装置严格遵守国家标准，确保人身安全和设备安全。电源输入端设有电流型漏电器，一旦发生漏电现象，装置会立即告警并切断总电源。同时，采用全封闭性安全实验导线，有效避免触电事故的发生。此外，装置还配备了多重保护功能，如仪表过量程保护、交直流电源的短路保护等，确保实训过程的安全可靠。

在电源方面，实训装置采用三相380V±5% 50Hz的工作电源，通过通断按钮控制输出0~380V可调交流电压，最大输出功率达到3kVA。这样的设计既满足了实训教学的需要，又保证了电源的稳定性和可靠性。

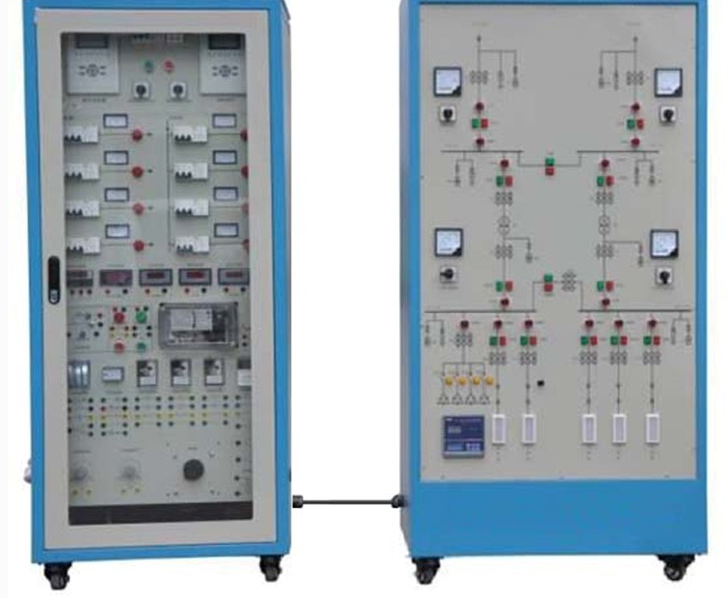

控制屏和操作柜是实训装置的重要组成部分。控制屏上展示了实训一次线路，从上到下依次为总降变电所、低压配电所及建筑用电负荷，使得学员能够直观地了解整个供配电系统的构成和运行原理。操作柜则装有备用电源自动投入装置、仪表、无功自动补偿控制器等二次控制回路设备，为学员提供了丰富的实践操作机会。

仪表是实训装置中不可或缺的部分。交流电压表、交流电流表、直流电压表、直流电流表以及电秒表等仪表的配备，使得学员能够准确测量电路中的各项参数，进一步加深对供配电技术的理解。这些仪表都具有较高的精度和超量程保护功能，保证了测量结果的准确性和安全性。

二、实验内容的深度探索与实践

1、建筑供配电设备实训的细致研究

1）常用低压电器的认知与精确安装——通过对低压电器的全面理解，确保其在供配电系统中的正确安装与运行，保障电力系统的稳定与安全。

2）电压互感器和电流互感器的深度认知与安装实践——深入理解互感器的工作原理，准确安装互感器，以实现电流、电压的精确测量与转换。

2、建筑供配电网络的全面实训

1）供电网络的运行与精细调试——对供电网络进行全面检测与调试，确保其在各种工作环境下都能稳定运行，为建筑提供稳定的电力供应。

2）配电网络的运行与精确调试——通过对配电网络的细致调试，优化配电效率，降低能耗，提高电力系统的经济性。

3、建筑供配电系统继电保护的深入实训

1）电磁式电流继电器、时间继电器、中间继电器、电压继电器和信号继电器的认知与实践——深入理解电磁式继电器的工作原理，掌握其在供配电系统中的应用与调试技巧。

2）反时限电流继电器的深度研究——探究反时限电流继电器的特性与工作原理，以便在复杂的工作环境中进行精确的保护与控制。

4、低压配电线路继电保护的专项实训

1）低压配电线路分级保护的实践应用——通过分级保护，实现对低压配电线路的精确控制，防止因故障导致的电力损失。

2）接地保护的细致研究与实践——深入理解接地保护的重要性，确保电气设备的接地安全，防止电击事故的发生。

5、高压供电线路继电保护的专项实训

1）高压线路定时限的过电流保护实践——通过定时限的过电流保护，确保高压线路在过电流情况下能够及时切断，防止设备损坏。

2）高压线路反时限的过电流保护研究——探究反时限过电流保护的工作原理，实现对高压线路的全面保护。

3）高压线路电流速断保护的深入实践——通过电流速断保护，快速切断故障电流，保障电力系统的安全稳定运行。

6、供配电系统的二次回路与自动装置系统的综合实训

1）高压断路器的控制和信号回路的深入研究与实践——理解并实践高压断路器的控制逻辑与信号传递，确保其在供配电系统中的稳定运行。

2）电测量仪表与绝缘监视的细致操作——通过电测量仪表精确测量电力参数，利用绝缘监视保障电气设备的绝缘性能。

3）电力线路的自动重合闸的深入探索与实践——研究并实践自动重合闸的工作原理，提高电力线路的供电可靠性。

4）供配电系统的备用电源自动投入的实践应用——通过备用电源的自动投入，确保在主电源故障时能够迅速恢复供电。

5）供配电系统的无功功率补偿的精细操作——利用无功功率补偿装置，提高电力系统的功率因数，降低线路损耗。

7、高层建筑电气设备配电系统的全面实训

1）建筑照明系统配电的精细设计与实施——根据建筑照明需求，精确设计配电方案，确保照明系统的稳定运行。

2）建筑动力系统配电的优化实践——针对建筑动力系统的特点，优化配电方案，提高动力设备的运行效率。

3）建筑弱电系统配电的深入探索与实践——理解并实践建筑弱电系统的配电需求，保障其正常运行，提高建筑智能化水平。
