太阳能光热教学实验平台

KCTF-18型太阳能光热教学实验平台

一、系统特点

1.新颖性：以前沿技术为导向，与实验相结合。

2.开放性：开放式设计，用户可以利用装置资源进行二次设计。

3.实用性：采用准实物设计。

二、实验台的组成

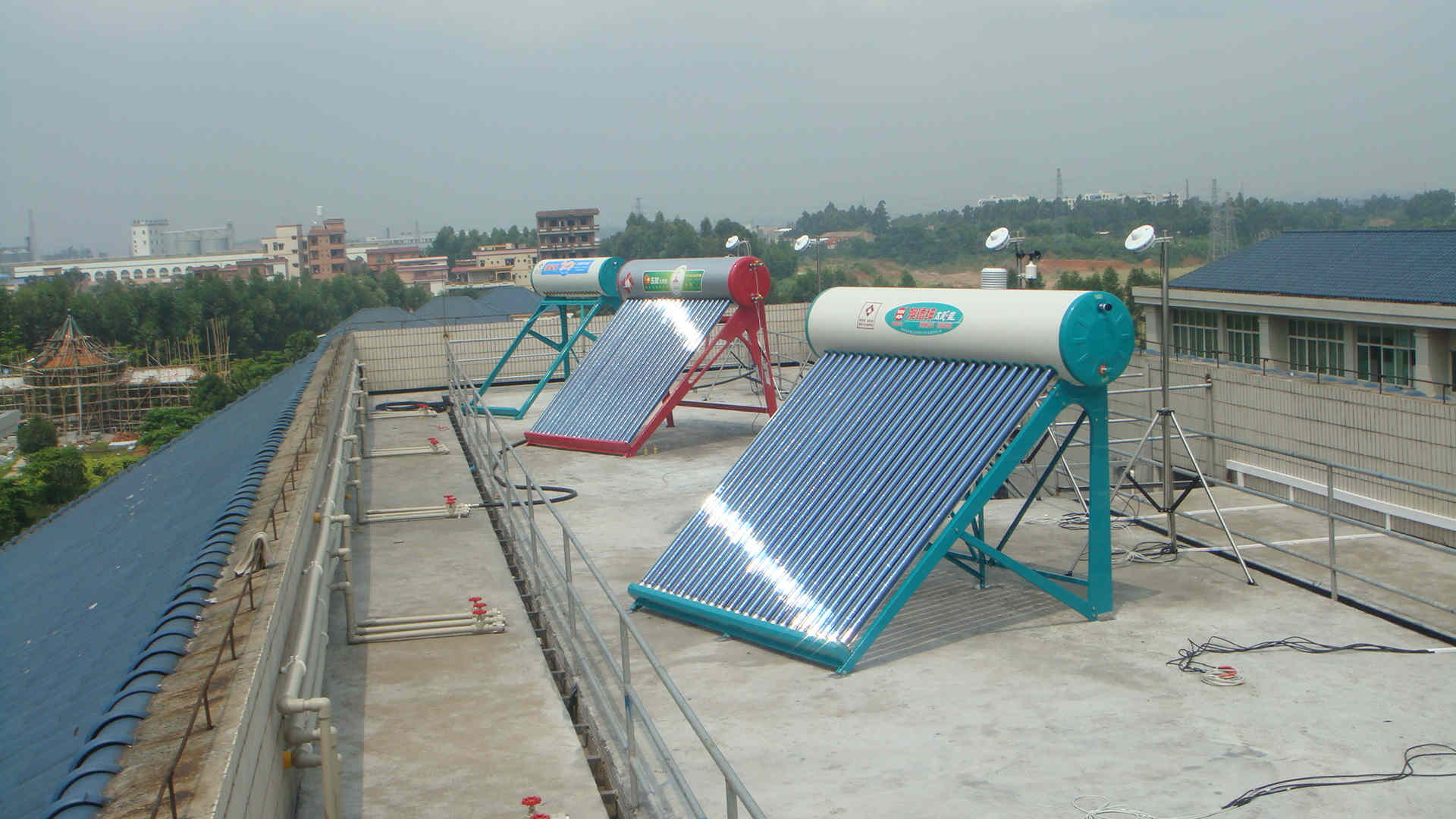

1.太阳能系统：太阳能真空管式集热器、蓄热水箱

2.太阳能系统：太阳能平板式集热器、蓄热水箱

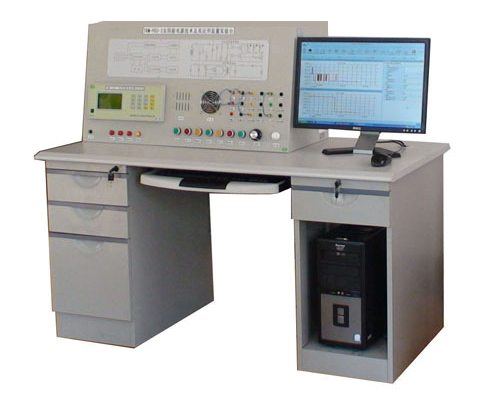

3.实验控制系统操作台

4.热水系统：水龙头

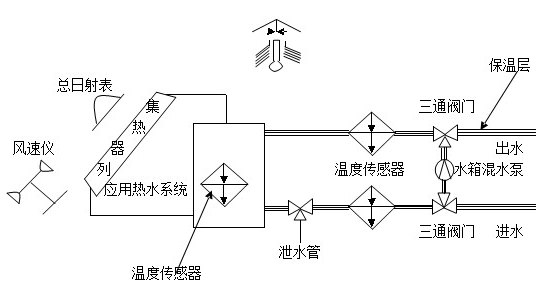

5.太阳能集热性能测试系统

6.配套管件

三、实验台系统图

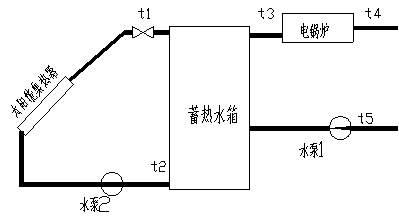

1.太阳能光热系统

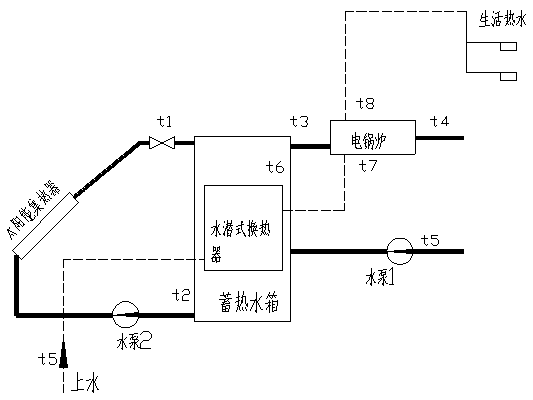

2.太阳能光热＋生活热水

四、实验台的主要功能

1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。

2.太阳能热水系统、太阳能＋热水系统。

3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。

4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。

5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。

五、太阳能集热器性能测试系统

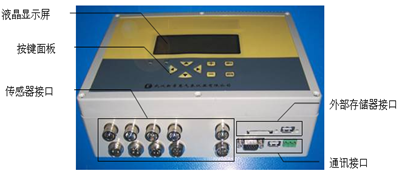

该测试仪是满足国标GB/T20095-2006要求的一款热水检测仪系统，产品还可以长期工作于热水工程中，对整个系统进行在线监测，随时对系统内的热性能进行诊断和报警，并提供运行数据。

1、产品测试范围

2、家用太阳能管式热水器

3、家用太阳能平板式热水器

4、太阳能热水工程

5、产品运行环境

6、环境温度   -40℃～60℃

7、相对湿度   ≤90%

8、适用电源   220V（±10%），50Hz(±2%),或无电源地区

9、技术指标及特点:

（1）太阳辐射:

A.通道数:2通道（总辐射）     B.测量范围:0～2000W/m2

C.测量精度:小于5%            D.显示分辨率:1 W/m2

E.显示内容:瞬时值，小时累计量，日累计量等

（2）水箱温度：

A.通道数:3路               B.测量范围:-20～150℃

C.测量精度:±0.2℃

D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水

（3）环境温度：

A.通道数:1路               B.测量范围:-40～70℃

C.测量精度:±0.2℃

D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩

（4）进出水流量：

A.通道数:2路               B.测量范围:0.2～1.2(立方米/小时)

C.耐水温：0---120度        D.测量精度: ＜0.5%

（5）环境风速：

A.通道数:1路                B.测量范围:0～70米/秒

C.测量精度:±0.3米/秒

（6）标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。

（7）太阳热水集热性能测试系统管理软件一套。此软件支持（GB18708， GB/T19141，GB/T20095-2006太阳热水系统性能评定规范 ）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用。

（8）太阳热水集热性能测试系统采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。

（9）外观尺寸：金属外壳350×150×300（mm）。

（10）数据存储容量：4000条数据。

（11）数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。

（12）显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。

（13）系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。

六、太阳能光热系统实验台基本配置

七、实验项目

1.太阳能集热能量转换原理

2.太阳能集热管特性测试

3.环境对光热转换的影响

4.太阳能热水器功能实验

5.环境风速对集热性的影响

6.太阳能热水系统管路连接实验

7.平板型集热器的工作原理

8.真空管型与平板型集热器的性能对比实验

八、技术资料

提供仪器设备的安装手册、操作手册、等技术文件及产品合格证、质量保证书等全套资料。

九、技术服务

质保与维修：提供一年保修，终身维修，终身提供软件免费升级。

十、检测内容

系统执行国标GB/T18708 ，GB/T19141，GB/T20095-2006太阳热水系统性能评定规范等要求方法测试（热性能：日有用得热量，升温性能，储水箱保温性能等指标）
