太阳能光伏发电系统实验实训装置

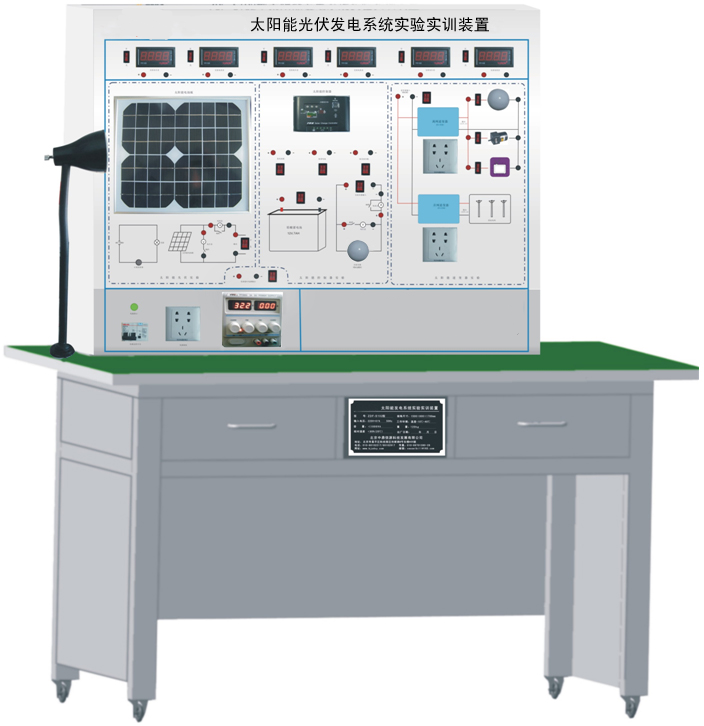

KCTF-07型太阳能光伏发电系统实验实训装置

该实训装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

一、主要技术指标及规格：
  1.太阳能电池组具体参数如下：
   （1）峰值功率：30W
   （2）最大功率电压：17.5V
   （3）最大功率电流：1.95A
   （4）开路电压：22V
   （5）短路电流：2.2A
   （6）安装尺寸：350*490*18mm
2.太阳能控制器具体功能如下
  （1）使用单片机和专用软件，实现智能控制，12/24电压自动识别系统。
  （2）采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
（3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
（4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
（5）浮充电温度补偿功能。
（6）使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点：
（1）自放电率低
（2）使用寿命长
（3）深放电能力强
（4）充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
（1）纯正弦波输出(失真率<4%)
（2）输入输出完全隔离设计
（3）能快速并行启动电容、电感负载
（4）三色指示灯显示，输入电压,输出电压，负载水准和故障情形
（5）负载控制风扇冷却
（6）过压/欠压/短路/过载/超温保护
5．负载：
（1）直流负载包括：LED灯，风机等；
（2）交流负载包括：节能灯和交流电机等。
6.并网逆变器：

   并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
   完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。

三、实验项目：
    实验一： 太阳能光伏板能量转换实验
    实验二 ：环境对光伏转换影响实验
    实验三： 太阳能电池光伏系统直接负载特性实验
    实验四： 太阳能控制器工作原理实验
    实验五： 接反保护实验
    实验六： 太阳能控制器对蓄电池的过充保护实验
    实验七： 太阳能控制器对蓄电池的过放保护实验
    实验八： 夜间防反充实验
    实验九： 离网型逆变器工作原理实验
    实验十： 独立光伏发电实验
    实验十一： 并网型逆变器工作原理实验
    实验十二： 光伏并网实验

四、主要设备清单：
