SHKC-806型多媒体智能控制塑料模具设计与制造陈列柜
本《塑料模具设计与制造》陈列柜，作为模具设计与制造专业的重要教学工具，全面系统地展示了塑料模具设计与制造的各个环节。陈列柜紧密围绕教育部对高职高专人才培养的要求，结合市场需求和专业特点，通过课程教学改革，采用丰富的素材和媒体手段，深入剖析塑料及模塑成型加工方法、原理、设备以及模具设计等方面的知识。

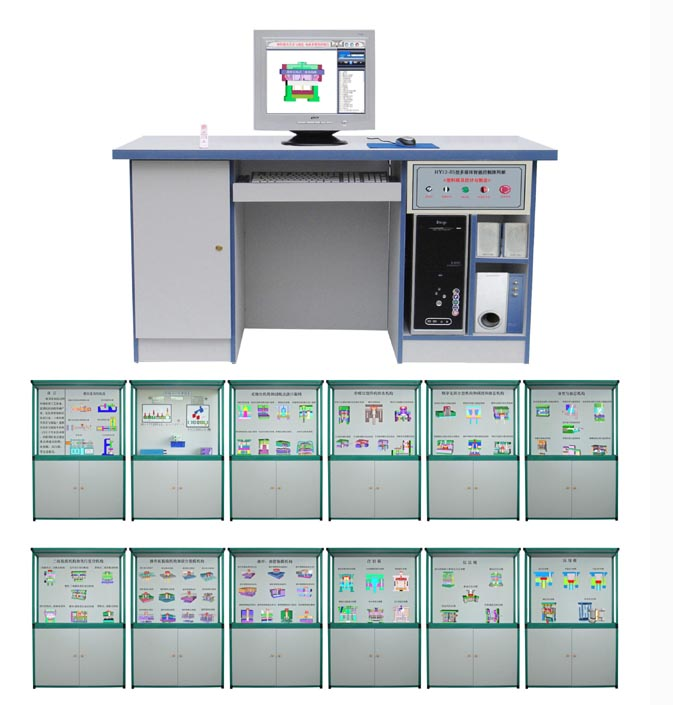

陈列柜由十二个独立的柜体和一个智能化的电脑控制台组成，通过多媒体声控技术，实现了同步解说与演示的完美结合。每个柜体都配备有相应的模型，通过PC电脑软件的控制，可以顺序或任选播放图像或三维动画，直观地展示模具的功能原理。
控制台作为设备的核心，配备了专业的塑料模具动画仿真软件（包含85件模具动画）和硬件，以及一台高性能的P4电脑主机和17寸显示器。控制软件则采用了专为陈列柜设计的播放软件，能够实现声音、图像与模型动作的同步，并支持多种播放模式，如前进、后退、停止、步进、循环等，满足了不同教学需求。
在控制方式上，陈列柜提供了鼠标和遥控器两种选择，方便用户根据实际需求进行操作。此外，陈列柜的尺寸规格为1250×430×1780mm，采用彩色塑钢材质制作，整体造型美观大方，坚固耐用，既适合放置在教室内供学生观看学习，也便于移动和存储。
《塑料模具设计与制造》陈列柜各柜内容如下：
序号与名称 | 陈列柜内容 | 规格 |
第一柜、 模具常用机器 | 1、螺杆式注射机注射成型原理示意、2柱塞式注射机注射成型原理示意、3注塑机、4注射机的种类和特点（卧式、立式、角式2件） |
所有模型均采用二维/三维动画图象配合陈列柜上的内容在电脑上演示各种模具的功能和原理(如模具开模、闭模、出制件的全过程)。同时配合声音解说，生动形象。
|
第二柜 压缩模 | 1溢式压缩模、2不溢式压缩模、3半溢式压缩模、4固定式压缩模、5移动式压缩模 | |
第三柜 压注模 | 1移动式压注模之一、2移动式压注模之二、3固定式压注模、4液压机用的上挤固定式压注模、5上挤固定式压注模、 | |
第四柜 注射模 | 1单分型面注射模、2双分型面注射模、3带活动镶块的注射模 、4侧向分型抽芯注射模、5自动卸螺纹的注射模、6、热流道注射模 | |
第五柜 推杆脱模机构和推管脱模机构 | 1推杆脱模机构(板状)、2推杆脱模机构（锥形）、3推杆脱模机构（盖壳类）、4推杆脱模机构（顶出耳）、5推杆脱模机构（加强筋）、6推杆脱模机构（嵌件）、7推管脱模机构（销式）、8推管脱模机构（台肩式）、9推管脱模机构（大轴肩）、10推管脱模机构（型芯） | |
第六柜 一级推出机构模 | 1推块推出机构、2推件板推出机构（动、定模）、3推件板推出机构（顶杆式）、4推件板推出机构（定距式）、5推件板推出机构（反向式）、6推件板推出机构（镶入式）、7推件板推出机构（弹簧力）、8联合推出机构1、9联合推出机构2、10联合推出机构3、 | |
第七柜 二级脱模机构和先行复位机构模 | 1三角滑板块式二次推出机构、2弹簧式二级推出机构、3摆杆拉钩式二级推出机构、4摆钩式双推出二级推出机构、5楔形—摆杆先行复位机构、6楔形—三角滑块先行复位机构、7连杆先行复位机构 | |
第八柜 分型与抽芯机构模
| 1斜销分型与抽芯机构、2弯销分型与抽芯机构、3斜槽导板分型与抽芯机构、4液压或气压抽芯机构、5弯销内侧抽芯机构、6齿条固定在推出机构上的抽芯机构、7齿条固定在定模上的抽芯机构、 | |
第九柜 顺序定距分型机构和斜滑块抽芯机构模 | 1弹簧螺钉式顺序定距分型机构、2摆钩式定距分型拉紧机构、3导柱式定距分型拉紧机构、4斜滑块外侧分型抽芯机构、5斜滑块内侧分型抽芯机构、6斜杆导滑的外侧分型抽芯机构、7斜杆导滑的内侧分型抽芯机构 | |
第十柜 带螺纹塑件的推出机构模 | 1螺纹脱模机构、2手动脱离螺纹机构、3手动脱离螺纹型芯机构、4手动脱离螺纹型环机构、5齿轮齿条脱螺纹机构、6模内手动脱螺纹及塑件机构、7直角式注射机的螺纹型芯脱出机构 | |
第十一柜 合模导向机构和双推出机构模 | 1导柱导向机构、2锥面定位机构、3弹簧式双推出机构、4杠杆式双推出机构、5气动式双推出机构、6利用差动式推杆切断点浇口凝料、7利用推板切断点浇口凝料、8利用推件板切断点浇口凝料 | |
第十二柜 吹塑成型模 | 1中空吹塑模具、2挤吹成型模、3、注塑吹塑成型示意4真空压缩空气成型、5挤出吹塑中空成型原理示意图、6标准成型法过程示意7、ASB式一步法注拉吹成型示意 |
