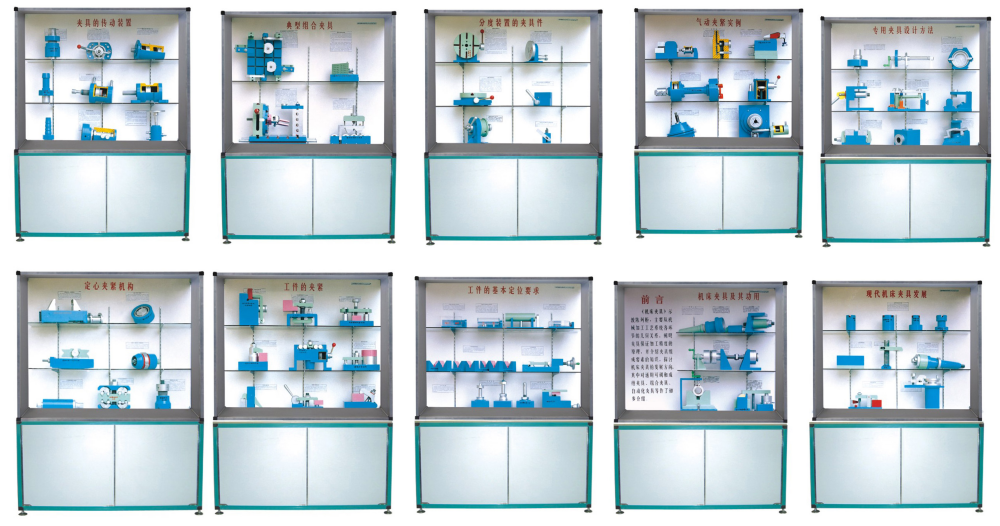

SHKC-823型《机床夹具设计》陈列柜
机床夹具设计陈列柜，作为全国技工学校通用教材及教学大纲的重要辅助工具，旨在通过实物展示的方式，深入剖析机械加工工艺系统与环节的几何关系，阐述夹具如何确保加工精度的原理，并系统介绍夹具的组成要素知识。同时，该陈列柜还探讨了机床夹具的发展方向，对通用可调节夹具、成组夹具以及自动化夹具等进行了初步的介绍，帮助学生更好地理解和掌握相关知识。
一、机床夹具设计示教陈列柜的详细内容
机床夹具设计示教陈列柜是一套集教学、展示和实操于一体的教学辅助设备。每个陈列柜都精心设计，包含了多种不同类型的夹具，以展示夹具的多样性及其在不同加工工艺中的应用。此外，陈列柜还配备了详细的解说文字和图示，帮助学生更好地理解夹具的结构、原理和使用方法。
二、主要技术参数
第一代陈列柜结构特点：上柜采用优质铝合金制作，具有轻便、耐腐蚀、美观等特点；下柜采用柜式结构，结构稳固，便于存放和展示夹具。
第二代陈列柜结构升级：上下柜整体框架全部采用彩色铝塑钢制作，不仅外形更加美观，而且坚固耐用，能够长时间保持良好的使用状态。
陈列柜尺寸：整体尺寸为1250×430×1780mm，既保证了足够的展示空间，又便于搬运和安装。
序号和名称 | 陈列柜内模型内容 |
第一柜 机床夹具及其功用 | 车具的工作原理、钻模的工作原埋、铣床夹具的工作原螺、液压铣键槽夹具、弹簧心轴、车床,改拉床的夹具 |
第二柜 工件的基本定位要求 | 平面几何体的六点定位、轴类几何体的六点定位，盘类几何体的六点定位、轴类工件定位时支，承点的布置、支承板(5件)、可调支承 (3件)、辅助支承、v形块的结构形式(4件)。v形块的应用 |
第三柜 工件的夹紧 | 双向夹紧工件的压板机构、自夹结构、斜楔组合夹紧机构。螺旋夹紧机构、钩形手转位压板。万能自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构 |
第四柜 定心夹紧机构 | 虎钳式定心夹紧机构(a)、虎钳式定心夹紧结构、斜楔一滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴(a)、弹簧夹头和心铀(b)、v形弹性盘定心机构(a)v形弹性盘定心机构 (b) |
第五柜 夹具的传动装置 | 固定式双作用活塞式气瓢(a)、固定式双柞用活塞式气缸 (b)，车床用固定式气缸、气动用管接头(a)、气动用管接头 (b)、气动用管接头 (c)、手动转阀。导气接头的结构、脚踏式气阀。 |
第六柜 专用夹具的设计方法 | 主轴连接式车具(a)、主轴连接式车具(b)、固定式钻模、翻转式钻模，双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的工作原理、钻床夹具的装配 |
第七柜 气动夹紧实例 | 气动夹紧装置、调速器、气动卡盘的传动装置。活塞式分离传动部件。固定在床头箱前端上的气动夹具、单向作用薄膜气缸。活塞式组合气缸 |
第八柜 分度装置的夹具件 | 立轴式通用转台、卧轴式通用转台、分度对定机构的手动操纵机构(a)、分度对定机构的手动操纵机构(b)。分度对定机构的手动操纵机构(c)、使用钻床夹具加工均布小孔 |
第九柜 典型组合夹具 | 模块化铣镗床夹具、组合夹具装置、齿轮室盖翻转式钻床组合夹具。钻床半自动化夹具 |
第十柜 现代机床夹具发展 | 按零件相似归组（4件） 通用可调钻模、成组车床夹具、快速调整机构（A）快速调整机构（B）斜楔夹紧机构 |
