空气加热系统模拟实验装置

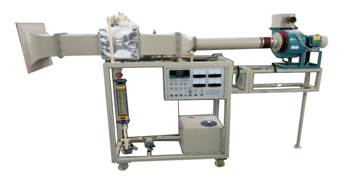

KCKTX-03T型空气加热系统模拟实验装置

一、概述

“空气调节系统模拟实验装置”是采用直流式空气处理系统，电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练等课程的实验教学。

三、技术性能

1.  输入电源：单相三线  AC220V±10%  50Hz

2.  工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.  制冷剂：R22

4.  装置容量：＜2.5kVA

5.  重    量：100kg

6.  外形尺寸：220cm×60cm×130cm、

四、实验装置的基本配置

1.主要配置：气（空气）—液（热水）换热式。由风机、控制箱、测温系统、翅片管、实验风筒、不锈钢实验台、控制箱、斜管微压计、水泵、流量计、不锈钢电热水箱和水循环系统组成。

2. 空气处理机组

空气处理机包括粗效过滤器、、表冷器、加热器（两个300W）和轴流风机（额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB）

五．主要用途

测量换热器的传热系数和阻力
