千斤顶实测绘图组合训练装置

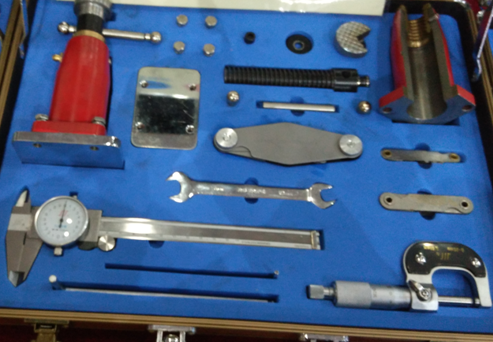

KCJT-05型《千斤顶》实测绘图组合训练装置

一、产品特点：

1、项目实际化：以钢制小型千斤顶为训练为对象；

2、功能系统化：千斤顶拆装、零件测量、装配图绘制和零件图绘制四位一体的训练模式；

3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得

充分的训练机会

4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；

5、管理便利化：千斤顶、组装与测量工具及指导书均放在一个精制的箱子里，管理十

分方便。

二、产品功能：

1.训练模式

（1）、千斤顶组装训练；

（2）、千斤顶零件尺寸测量训练；

（3）、千斤顶装配图绘制训练；

（4）、千斤顶零件图绘制训练。

2.训练内容

（1）千斤顶组装训练

（2）千斤顶零件尺寸测绘

（3）千斤顶标准零件选定

（4）千斤顶装配图绘制

（5）千斤顶零件图绘制

（6）千斤顶图纸文件整理

三、产品参数

1.外形尺寸:长*宽*高=40×30×7cm

2.精密测量工具:带表游标卡尺、外径千分尺、梯形螺纹样板

3.专用组装工具:外六角扳手、内六角扳手

4.测绘部件:精制小型千斤顶两台（含散件一套）

（1）千斤顶尺寸：90×55×150（mm）；

（2）最大顶起尺寸：50mm；

（3）最大顶起重量：1吨；

（4）螺杆参数：Tr20X4-7e；

（5）螺母参数：Tr20X4-7H；

（6）精度等级：7(GB10095-2018)
