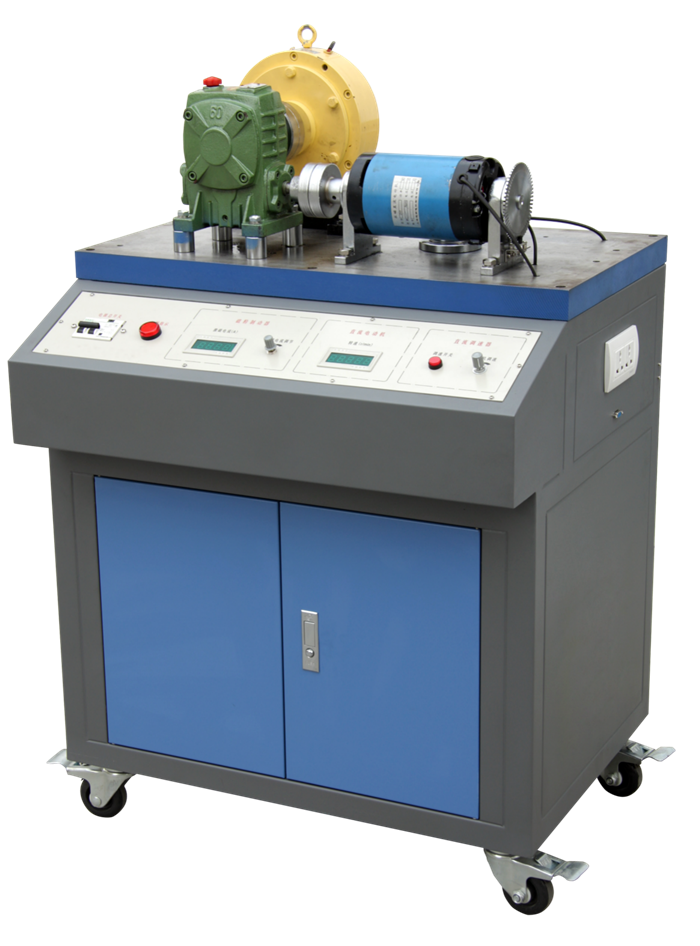

KCTMC-03A型齿轮与蜗杆传动效率测试实验台

一、产品概述

齿轮与蜗杆传动效率测试实验台把齿轮传动和蜗轮蜗杆传动测试分析实验融为一体，主要由实验台、蜗轮蜗杆减速器（单头、双头）、齿轮减速器、直流调速电机及一些实验所需的仪器仪表等组成。各减速器之间可互换测试，直流调速电机和磁粉制动器均采用悬浮式结构，通过称重传感器测量输入、输出转矩的大小，使学生掌握齿轮传动和蜗杆传动主要性能参数的测试方法。适合各大院校机械类专业《机械设计》课程的实验教学需要。

二、配置及技术性能

1.实验台部分

(1)实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：750mm×420mm×40mm。

(2)输入电源：单相三线 AC220V±10%  50Hz

(3)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A

(4)直流调速器1个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 4ADC

(5)数显恒流源1路：输出电流0～0.8A连续可调，调节精度1‰，负载稳定度≤5×10-4，额定变化率≤5×10-4，带三位半数显表头指示输出，为磁粉制动器提供工作电流

(6)数显转速表1个：可显示电机转速

(7)数据采集器 1套：具有两路模拟量输入通道和两路数字量输入通道

2.单、双头蜗轮蜗杆减速器 各1台：中心高60，速比分别为1:20和1:40

3.齿轮减速器 1台：中心高80，速比1:5

4.摆线针轮减速器：速比i=11，1台

5.直流调速电机1台：额定功率 355W，调速范围 0～1500r/min

6.磁粉制动器1台：额定转矩50N·m

7.称重传感器2个：额定载荷5kg，灵敏度1.0mV/V；额定载荷50kg，灵敏度1.0mV/V

8.光电传感器1个：可精确的测量电机的转速

9.配件1套：主要包含内六角扳手、活动扳手、呆扳手、三爪拉马、小十字螺丝刀、光盘、通信线、实验指导书等。

10.计算机测试分析软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据，并拟合绘制出效率曲线等，各曲线坐标可任意设置。

三、实验项目

1.单、双头蜗轮蜗杆减速器传动效率测试

2.蜗杆头数对传动性能的影响

3.齿轮减速器传动效率测试

4.摆线针轮减速器传动效率测试
