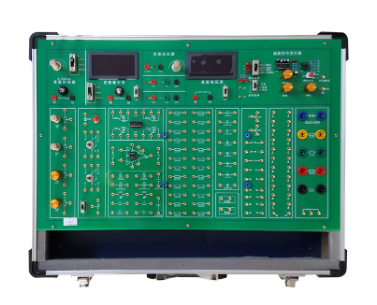

SHKC-DL7型电路分析实验箱

一、简述

电路分析实验箱设计独特，开放性强，板上集结了众多实验所需元器件。学生在实验过程中，需自行挑选并搭建电路，确保了实验的自主性和实践性。其连接方式采用锁紧叠插式镀金插头和插座，保证了连接的稳固性和可靠性。电路板以2.0厚双面敷铜板工艺打造，结构坚固，经久耐用。

二、构成元素

箱体以铝木合金材料精心打造，环保无污染。内部集成直流稳压工作电源、恒流源、恒压源、直流电流表、直流电压表以及实验区等模块，为电路实验提供了完整的解决方案。

三、技术规格

1.电源：交流输入电压范围为220V±10%，频率为50Hz；直流输出电压包括固定输出的5V/2A、-5V/0.5A、±12V/0.5A，以及可调输出的0V～+24V/0.1A。

2.函数信号发生器：可输出频率范围在10Hz至100KHZ之间的四档信号，波形包括方波、三角波和正弦波，满足各种电路实验的需求。

3.恒流源：具备0～200mA的可调输出，分为2mA、20mA、200mA三档，并设有开路保护功能，确保实验过程的安全。

4.直流电压表：数字显示，量程为0～30V，准确反映电路中的电压变化。

5.直流电流表：分为2mA、20mA、200mA三档，数字显示，精准测量电路中的电流大小。

6.元器件库：包括多种电阻、电容、开关、二极管、稳压管、发光二极管、三极管、电位器等元器件，种类丰富，数量充足，满足各类电路实验的需求。

7.设计扩展模块电路实验区：提供尺寸为155×100mm的实验区，可配置固定线路实验模块，为学生提供创新实践的平台，促进思维能力和动手能力的提升。

8.机箱：采用坚固型铝合金框架和厚实的ABS塑料包角，外形尺寸为480×360×150mm，结构稳固，美观大方。

四、实验内容

电路分析实验箱可完成的实验项目丰富多样，包括基尔霍夫定律、电压源与电流源的等效变换、叠加原理、戴维宁定理与诺顿定理、网络等效变换、最大功率传输条件的实验研究、受控源的实验研究、线性无源二端口网络的研究、互感电路、RC选频网络特性测试、正弦交流电路RLC元件的阻抗频率特性、一阶RC电路的暂态响应、RLC二阶串联电路暂态响应、回转器的特性测试及应用实验、负阻器的特性测试及应用实验、运算放大器基本运算实验、最大功率传递定理验证以及特勒根定理的验证等。这些实验项目覆盖了电路分析的主要知识点，有助于学生深入理解电路理论，提升实践操作能力。

五、实验箱配置表

附：使用本实验箱需配套仪器仪表: (1)万用表 (2)示波器
