中级电工、电拖实训考核装置

中级电工、电拖实训考核装置

一、产品特点：聚焦中级电工、电拖实训考核装置的核心优势

本款中级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，结合初级电工培训考核的实际需求而设计的新一代多功能柜式设备。该中级电工、电拖实训考核装置集培训学习、理论验证、实际操作能力、考核鉴定于一体，以标准电气控制柜为主柜，充分利用柜体双面空间布置电器及配套实验器材，可完成初级电工考核鉴定中的电力拖动控制与照明电路的全部实操项目。

本中级电工、电拖实训考核装置坚持理论联系实际原则，突出技能训练，注重针对性、实用性和科学性。经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器使用寿命，各电器的接点均与接线端子相连，学员在接线端子上接线，连接电机、电器完成各项控制实验，有效降低材料消耗，延长设备寿命。该套中级电工、电拖实训考核装置适用于各劳动职业技能鉴定部门，同时适应各大中专、技校、职校的初级电工、电拖专业教学与实训考核。选择我们的中级电工、电拖实训考核装置，就是选择了专业、高效、经济的技能培训解决方案。

二、结构及电器配置：中级电工、电拖实训考核装置的精细设计

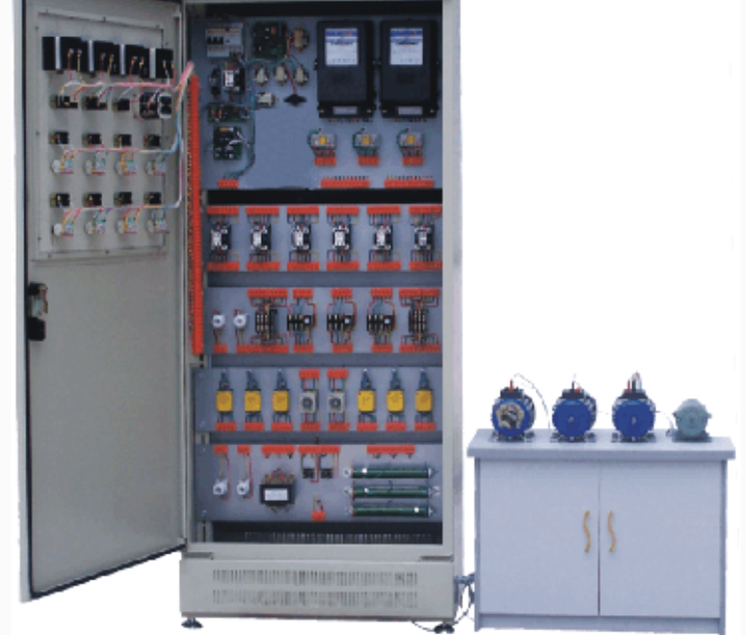

该中级电工、电拖实训考核装置按标准电气控制柜设计制造，充分利用双面位置。柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，包括漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等。所有电器的接点均与接线端子相连，再由接线端子与被控制电气连接，有效保护电器元件，延长中级电工、电拖实训考核装置的使用寿命。

三、主要技术参数

• 输入电源：电压AC380V±5%，电流5A

• 外形尺寸：700cm×500cm×1700cm（注：原文单位可能有误，应为mm，但保留原文）

• 设备重量：230Kg

以上参数保证了中级电工、电拖实训考核装置在教学环境中的稳定运行和广泛适用性。

四、实验操作项目

本中级电工、电拖实训考核装置提供六大类共计46个实训项目，全面覆盖初级电工、电拖考核要求。

（一）照明电路类（5项）

1. 触摸开关控制白炽灯电路

2. 白炽灯控制电路

3. 人体感应开关控制楼梯白炽灯电路

4. 声控开关控制楼梯白炽灯电路

5. 日光灯控制电路

（二）电度表及仪表类（7项）

1. 单相电度表直接安装电路

2. 单相电度表间接安装电路

3. 电流互感器与电流表配用接线电路

4. 电压表、电流表安装电路

5. 三相四线有功电度表直接安装电路

6. 三相四线有功电度表间接安装电路

7. 三相四线无功电度表直接安装电路

8. 三相四线无功电度表间接安装电路

（三）电流互感器接线类（5项）

1. 一台电流互感器用于单相回路的接线电路

2. 两台电流互感器接成不完全星形接线电路

3. 三台电流互感器接成星形接线电路

4. 两台电流互感器差接接线电路

5. 三台电流互感器接成三角形接线电路

（四）直流电机控制类（4项）

1. 单相电动机控制电路

2. 并励直流电动机调磁调速电路

3. 并励直流电动机电枢回路串电阻调速电路

4. 并励直流电动机电枢回路串电阻二级起动控制电路

5. 并励直流电动机电枢反接法正反转控制电路

（五）电压测量类（1项）

1. 万能转换开关和电压表测量三相电压接线电路

（六）异步电动机控制类（21项）

1. 异步电动机点动控制电路

2. 异步电动机自锁控制电路

3. 具有过载保护自锁控制电路

4. 异步电动机单向点动、起动控制电路

5. 异步电动机两地控制电路

6. 异步电动机联锁正反转控制电路

7. 正反转点动、起动控制电路

8. 双重联锁正反转控制电路

9. 自动往返控制电路

10. 位置开关作自动停止正反转起动控制电路

11. 带有点动的自动往返控制电路

12. 异步电动机星、三角控制电路

13. 接触器控制星、三角控制电路

14. 串电阻降压起动控制电路

15. 异步电动机反接制动控制电路

16. 异步电动机能耗制动控制电路

17. 双速电动机的切换运行控制电路

18. 手动顺序起动控制电路

19. 自动顺序起动控制电路

（七）机床线路类（3项）

1. C620-1型车床控制电路

2. 电动葫芦电气控制电路

3. Y3150型滚齿机控制电路

此外，还支持自由设计项目，充分体现中级电工、电拖实训考核装置的开放性和拓展性。

五、配套电机配置

本中级电工、电拖实训考核装置配备2台三相异步电动机（180W）、1台双速三相异步电动机（180W）、1台直流电动机（180W），满足各类电机控制实训需求。

六、中级电工、电拖实训考核装置（柜式）每台配置清单

电工部分

（注：完整配置清单还包括电力拖动部分的低压电器，如接触器、继电器等，此处仅列出电工部分明细。）
