KCZWD-226A智能型中高级维修电工实训装置

KCZWD-226A智能型中高级维修电工实训装置

在工业4.0与智能制造浪潮的推动下，电气维修岗位的技能要求正从传统接线排故向智能化、集成化控制系统运维全面升级。为应对这一趋势，我们精心研发了这款智能型中高级维修电工实训装置。本装置深度融合了传统继电控制、现代PLC编程、人机交互、变频调速及数字孪生等前沿技术，构建了一个高度集成、安全开放的一体化实训平台。它不仅严格对标中高级维修电工国家职业标准，更引入了智慧管理与虚实结合理念，是职业院校、企业培训中心开展教学、实训、技能鉴定与竞赛的理想核心装备。

一、 核心设计理念：智能化、模块化与虚实融合

本装置摒弃了传统实训台功能单一的局限，以“基础技能夯实、综合应用提升、创新能力培养”为三级目标，实现了三大核心创新：

1. 全方位智能化管理：内置实验室智慧用电安全控制系统，具备过温、短路、过流等七大保护与故障锁定功能，支持手机APP/PC云端远程监控与管理。智能电源终端实时监测所有电气参数，并通过刷卡授权启动，实现了实训管理的数字化与安全化。

2. 高度模块化灵活组合：所有电气元器件均安装在标准模块上，通过高低压隔离的安全插座引出。学生可自由选配维修电工组件，如接触器、继电器、断路器等，在网孔板或实训桌上自主完成线路安装、调试与排故，过程贴近工业现场，技能训练扎实有效。

3. 深度虚实融合实训：装置创新性整合了PLC虚实结合实训模块与数字孪生仿真系统。学生既可操作实体模块（如电梯、机械手、自动生产线模型），也可通过软件在3D虚拟环境中进行PLC编程与调试，实现“虚”“实”双向互动与验证，极大地拓展了实训项目的广度与深度，降低了复杂系统实训的成本与风险。

二、 系统化硬件配置与核心功能

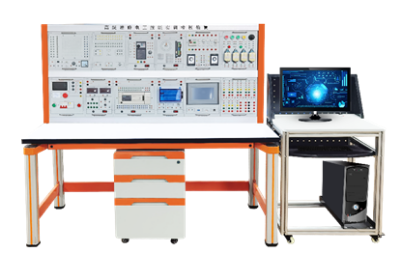

本装置由一体化实训桌、多功能实训屏、智能储物柜及丰富的功能模块构成，配置全面，支撑力强。

1. 智能供电与测量中心

• 三相交流电源单元：提供380V/220V安全电源，是整个装置的能源核心。

• 多功能低压电源：提供多组交直流稳压电源、可调电压/电流源，满足PLC、传感器、指示灯等各类低压电路的供电需求。

• 核心智能控制器：

• 西门子S7-1200 PLC：搭载CPU 1215C及扩展模块，是执行逻辑控制、运动控制的核心。

• 昆仑通态触摸屏：提供直观的人机交互界面，用于参数设置、状态监控与设备操作。

• 西门子V20变频器：用于电机调速控制实训，掌握现代驱动技术。

2. 核心实训功能模块组

• 电气控制基础模块：包含维修电工组件（一）（二）（三），提供完成所有传统继电控制线路所需的低压电器，如交流接触器、热继电器、时间继电器、按钮指示灯等。

• 高级综合应用模块：

• 步进电机控制模块：包含42步进电机及驱动器，训练精密定位控制技能。

• 温度闭环控制模块：集成加热与温度采集单元，完成PID恒温控制项目。

• 三相异步电动机组：提供普通、带离心开关、双速等多种电机，满足复杂控制项目需求。

• 虚实结合创新平台：

• 36路虚实结合实训模块：涵盖电梯、售货机、流水线、机床改造等典型工业场景，通过物理信号盒与PLC连接，实现真实控制。

• 数字孪生仿真系统：通过专用通信接口，将PLC程序映射到上位机三维虚拟场景中，实现程序验证与系统仿真，是开展智能制造与工业物联网概念教学的利器。

三、 分层进阶的实训项目体系

该装置支撑的实训项目覆盖从电工基础到系统集成的全技能链条，完美契合中高级维修电工培训与考核要求。

（一）电气控制基础技能实训

重点训练传统低压电气线路的安装、调试与排故能力，包括：

• 电动机基本控制：点动、自锁、正反转、星三角降压启动、顺序控制等。

• 典型制动控制：反接制动、能耗制动。

• 常用生产机械电气线路：CA6140车床电路、电动葫芦控制、双速电机控制等。

（二）高级综合与智能化技术实训

聚焦现代工业控制技术的综合应用：

• PLC与触摸屏技术：完成基本指令、流程控制、数据处理的编程；掌握触摸屏组态、画面设计及与PLC的联合调试。

• 变频调速技术：进行参数设置、多段速控制、模拟量调速及通讯控制等实训。

• PLC综合应用：利用虚实结合模块，完成三层电梯控制、机械手自动分拣、全自动洗衣机等三十多个典型工业场景的编程与调试。

• 典型机床PLC改造：完成对X62W铣床、T68镗床、M7120磨床等传统机床电路的PLC现代化改造项目，极具工程实践价值。

（三）维护与排故专项能力实训

所有线路连接均由学生独立完成，装置可自然设置或由教师预设多种线路故障。学生需运用万用表等工具，依据原理图进行分析、测量与排查，系统性锻炼其电气故障诊断与维修的核心职业能力。

四、 产品优势与教学价值总结

• 技能覆盖全面：一台设备集成从传统电工到现代工控的全套技能训练，节省空间与投资。

• 教学手段先进：独创的“实物接线+虚拟仿真”融合模式，解决了复杂设备昂贵、危险性高、观察难的实训难题。

• 管理智能安全：智慧用电系统保障了实训过程的高度安全，并实现了信息化、精细化的实验室管理。

• 扩展灵活开放：模块化设计支持根据技术发展增加新模块（如工业网络、机器人接口），保障设备的长期先进性。

• 认证竞赛平台：实训内容深度对接职业技能标准，是开展维修电工中高级考核、电气控制系统安装与调试技能大赛的优质平台。
