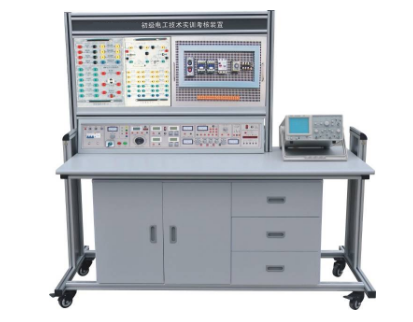

KCKHD-890A型初级电工技术实训考核装置
为积极响应教育部职业教育课程改革号召，切实满足职业院校电工基础课程教学与实训的迫切需求，本公司精心研发了这款结构紧凑、功能实用的初级电工技术实训考核装置。本装置严格遵循初级电工教学大纲，实训内容精准覆盖直流电路原理、交流与磁路基础、三相电路及基本电气控制等核心技能模块。作为一款专为入门教学设计的模块化电工实训考核设备，它采用经典的挂箱式结构，布局清晰，操作简便，安全可靠，是各类高职院校、中专、技校及职业培训中心用于新建或升级电工基础实训室的理想选择，能够帮助学校快速建立起规范、高效的初级电工技能训练体系。
一、 装置核心定位与产品优势
本初级电工实训考核装置专为电工入门教学量身定制，具备以下突出特点：
定位精准，夯实基础：装置专注于电工最基础、最核心的技能训练，涵盖电路基本定律、交直流电路分析、电磁现象及低压电气控制等内容，旨在帮助学生构建扎实的电工理论根基与规范的实操习惯，是电工入门教学的必备平台。
结构紧凑，经济实用：装置设计轻巧（约120Kg），占地面积小，性价比高。在保证实训功能完整性与教学效果的前提下，优化了配置，降低了采购与维护成本，特别适合预算有限或初期建设实训室的学校。
模块化设计，教学灵活：所有实训电路均集成于独立的挂箱之中，教师可根据教学进度灵活选用和更换。这种模块化初级电工教学平台设计，使得课程组织更加方便，也便于未来扩展基础实训项目。
安全防护周全，适合初学者：实训屏内置单片机智能监控系统，对380V强电输出进行过流、短路全程保护，并设有电压型漏电保护。实验管理器具备定时报警和误操作记录功能，为初次接触电学的学生提供了全方位的安全防护，确保电工基础技能训练过程安全可控。
理实一体，学练结合：提供从理论验证（如基尔霍夫定律、戴维南定理）到技能操作（如日光灯电路安装、电动机控制线路接线）的完整训练链条。配备的网孔板及真实低压电器元件，使学生能够进行接近工程实际的电气控制线路安装与调试，实现从知识到技能的顺利过渡。
二、 主要技术性能
输入电源：三相四线（或三相五线）～380V±5% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）
装置容量：＜1.5KVA
外形尺寸：1400mm×700mm×1500mm
装置净重：约120Kg
三、 基本配置及功能详解
本装置由实训屏、系列实训挂箱、网孔板实操区及移动式实训桌构成，配置精炼，功能聚焦。
（一） 集成化实训屏
实训屏采用坚固的金属结构，集成供电、测量及管理核心单元。
安全交直流电源系统：
提供三相380V固定电源，配备智能过载、短路保护及漏电保护。
提供单相0～250V连续可调交流电源及衍生直流电源。
提供多组2V-24V安全低压交流电源，满足不同实验电压需求。
直流稳压电源：
双路0-30V/1.5A可调稳压电源，内置保护，数字表指示。
+5V固定直流输出。
函数信号发生器：
输出正弦波、矩形波、三角波，频率范围5Hz-550KHz，满足基础电路频率响应等实训需求。
高精度测量仪表：
配备真有效值交流数字电压表、电流表，直流数字电压表、电流表，以及单相智能功率因数表。
所有仪表均为数字显示，精度达0.5级，测量准确，读数直观。
实验管理器：
具备时钟、实训定时、自动报警断电功能，并可记录操作错误次数，为初级电工技能考核提供标准化管理工具。
（二） 模块化实训挂箱及附件
采用挂箱式设计，一个挂箱对应一个知识模块，教学组织清晰高效。
电工基础原理挂箱系列（DGJ-01至05）：
直流电路（挂箱一、二）：涵盖电工仪表使用、欧姆定律、基尔霍夫定律、叠加原理、戴维南定理、电位测量等所有直流电路基本原理实验。
交流与磁路（挂箱三、四、五）：包含RLC元件特性、日光灯电路及功率因数提高、单相/三相交流电路、变压器与互感器实验、谐振电路及动态电路研究等。
电气控制技能实训组件：
网孔板实操区：提供标准网孔板，配备三相闸刀开关、交流接触器、热继电器、时间继电器、按钮等常用低压电器。学生可在此独立完成三相异步电动机的点动、自锁、正反转等经典控制线路的安装、布线与调试，这是初级电工实训考核装置的核心技能训练环节。
配套设备：
三相鼠笼式异步电动机（380V/180W）1台。
高可靠安全实训连接线、通用工具套装（尖嘴钳、螺丝刀、剥线钳）。
（三） 移动式铝型材实训桌
采用优质铝型材框架，桌面为防火耐磨高密度板，坚固美观。桌下设有储物柜，底部装有带刹车万向轮，移动灵活，便于实验室布局调整。
四、 全面的初级电工实训项目
本装置可支持完成超过50个实训项目，系统化培养初级电工核心技能：
（一）直流电路基本原理与技能
包括电工仪表操作与误差分析、电阻测量、电路基本定律验证（欧姆、基尔霍夫、戴维南等）、电位测量、电源外特性测试、最大功率传输条件等。
（二）交流电路与磁路基本原理
单相交流电路：RLC串并联特性、日光灯电路安装与功率因数补偿、交流参数测量。
磁路与变压器：变压器空载与负载实验、互感原理、互感线圈连接。
三相交流电路：三相负载的星形与三角形连接、电压电流测量、三相电路等效变换。
动态电路：RC/RL一阶电路暂态过程、RLC二阶电路响应、谐振电路特性。
（三）基本电气控制线路安装与调试
三相异步电动机的直接启动、点动控制、自锁控制。
接触器联锁、按钮联锁及双重联锁的电动机正反转控制线路安装与调试。
五、 标准配置清单（单台）
类别 | 名称 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
主控平台 | 集成实训屏（含电源、信号源、仪表、管理器） | 台 | 1 | |
主体结构 | 铝型材移动式实训桌 | 张 | 1 | 带储物柜和万向轮 |
电工原理挂箱 | DGJ-01 直流电路基本原理（一） | 块 | 1 | |
DGJ-02 直流电路基本原理（二） | 块 | 1 | ||
DGJ-03 交流与磁路基本原理 | 块 | 1 | ||
DGJ-04 交流三相负载 | 块 | 1 | ||
DGJ-05 基本定律定理 | 块 | 1 | ||
电气控制组件 | 网孔板及低压电器元件套件 | 套 | 1 | 含接触器、继电器、按钮等 |
驱动单元 | 三相鼠笼异步电动机（380V/180W） | 台 | 1 | |
附件工具 | 高安全实训连接线、通用工具包、实验指导书 | 套 | 1 |
