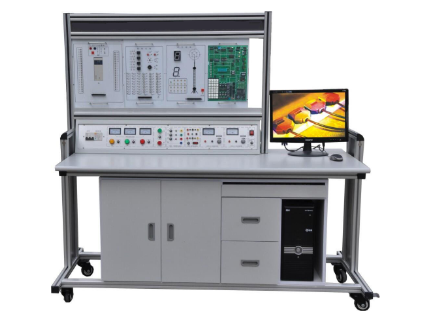

KCPLC-01A型PLC可编程控制器实训装置

KCPLC-01A型PLC可编程控制器实训装置

在现代制造业和自动化技术飞速发展的今天，培养掌握核心控制技术的高素质人才变得尤为重要。专业级的PLC可编程控制器实验台正是为此设计的教学实训核心设备。本装置深度融合了三菱可编程控制器、GX Developer编程软件、仿真实训教学系统、多功能实训模块以及开放式电气实训网孔板，构成一套完整、直观、高效的PLC技术教学解决方案。它不仅适用于指令练习，更能进行大量贴近工业现场的模拟与实物控制训练，是高职院校、职业技校进行《可编程控制器技术》、《电气及PLC控制技术》等课程实操与技能鉴定的理想选择。

技术规格与安全设计

本PLC实训装置严格遵循工业与教学标准，确保运行稳定与使用安全：

• 输入电源：三相四线（或五线）380V±10%，50Hz。

• 工作环境：适应温度-10℃至+40℃，湿度＜85%，具备良好的环境适应性。

• 装置容量：＜500VA，节能高效。

• 安全保护：集成漏电压、漏电流及过载多重保护装置，全面保障师生实训安全。

• 外形尺寸：1600×750×1600mm，结构紧凑，布局合理。

装置核心配置与功能亮点

本可编程控制器综合实验台采用模块化、开放式设计，主要由以下部分组成：

1. 实训控制屏与钢木结构实训桌：控制屏采用铁质双层喷塑结构，内置滑槽，所有实训模块均可自由移位、灵活组合。实训桌坚固耐用，配有工具抽屉和显示器搁板，营造专业实训环境。

2. 创新型电气实训网孔板：此为本装置一大特色。专利设计的网孔板允许电气元件无需螺丝，通过“一插一拉”即可牢固安装，极大地节省了接线与布局时间，使学生能更专注于电路设计与PLC程序调试本身，有效提升PLC电气控制实训效率。

3. 一体化控制柜：

• 交流电源控制单元：提供三相380V和单相220V电源，由钥匙开关控制，配备电压监控与保险丝保护。

• 直流电源与测量单元：提供0～10V可调直流电压、4～20mA直流电流，并配有高精度数字电压/电流表。同时集成逻辑电平输出/指示、LED数码管、继电器、八音盒等丰富资源，满足多种控制实验需求。

• 主机实训组件：核心采用广泛应用的三菱FX1N-40MR型PLC主机，具备24路数字量输入和16路数字量输出，标配RS-422通讯口和SC-09编程电缆。

4. 系列化实训模块组件：

   配备从基础到综合的12个实训模块，涵盖抢答器、交通灯、水塔水位、多种液体混合、自动售货机、机械手、四层电梯、加工中心等经典控制模型。特别包含步进电机/直线运动实物模块以及典型电动机控制实操单元，实现从继电器控制到PLC高级控制的平滑过渡与深度融合。

5. 三相异步电机与仿真实训软件：

   提供380V三相鼠笼异步电机作为动力执行机构。配套的PLC仿真实训软件可通过FLASH动画实时模拟PLC运行状态，支持程序编写测试与错误检查，为理论学习和程序验证提供了生动直观的虚拟环境，降低了前期教学损耗。

全面的PLC实训项目体系

本PLC可编程控制器实验台支持三大层次、共计22个核心实训项目，形成循序渐进的技能培养路径：

（一）PLC基本技能实训

1. PLC认知实训（硬件熟悉、软件使用、基本指令）

2. 典型电动机控制实操（点动、自锁、正反转、星三角启动）

3. PLC仿真实训

（二）PLC模拟控制应用实训

1. 数码显示控制至20. 加工中心控制（包含抢答器、天塔之光、音乐喷泉、十字路口交通灯、水塔水位、自动送料装车、四节传送带、装配流水线、多种液体混合、自控成型机、自控轧钢机、邮件分拣机、自动售货机、机械手控制、四层电梯等十多个经典模拟项目）

（三）PLC实物控制实训

1. 直线运动位置检测与定位控制（实物）

2. 步进电机运动控制（实物）

标准配置清单

该装置提供开箱即用的完整配置，主要包含：

• 核心控制：三菱FX1N-40MR PLC主机1台，SC-09通讯电缆。

• 实训模块：抢答器/音乐喷泉、装配流水线/交通灯、水塔水位/天塔之光、自动送料装车/传送带、多种液体混合、自动售货机、自控轧钢机/邮件分拣、机械手/自控成型机、加工中心、四层电梯、步进电机/直线运动、电动机控制单元等全套模块。

• 软件与资料：GX Developer编程软件、组态软件MCGS、三菱PLC仿真软件及完整实验指导书。

• 基础配套：实训控制屏、网孔板、三相异步电机、连接线材及实训桌。
