单缸汽油发动机模型

单缸汽油发动机模型

一、产品简介

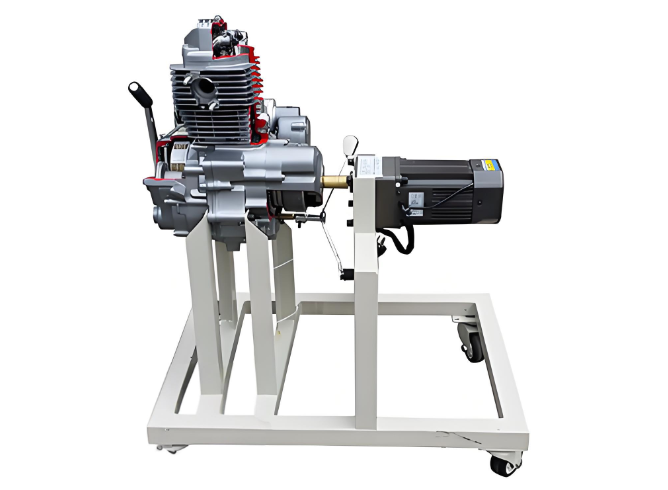

该设备巧妙地运用 125C 单缸汽油发动机总成，精心进行剖面处理，各部件完整无缺，剖面位置科学合理，能够全方位、系统地展示单缸汽油发动机内外部结构以及部件的运动情况，是汽油发动机原理和机械机构教学领域的理想教具。

二、功能特点

1. 真实展示内外结构 ：以单缸汽油发动机实物总成作为基础进行机构切剖，充分且真实地展现出汽油发动机机构部分的内外部结构，为教学提供直观且全面的视觉素材。

2. 清晰区分剖面部件 ：针对发动机各机械剖面，采用不同颜色的油漆喷涂，使各部件之间界限分明，便于观察与区分，有助于学习者更好地理解每个部件的形状、结构和位置关系。

3. 动态演示部件运动 ：配备可调转速的单相齿轮减速电机，带动发动机曲轴进行低速运转，能够真实且清楚地演示汽油发动机内部机械部件的运动过程，让静态的模型 “活” 起来，使学习者更直观地感受发动机的工作原理和各部件的协同运作。

4. 稳固便捷的移动台架 ：移动台架采用高强度钢结构焊接而成，表面经过精细的喷涂工艺处理，不仅坚固耐用，而且美观大方。台架底部安装有自锁脚轮装置，实现可移动式设计，方便在不同教学场地之间灵活移动，满足多样化的教学需求。

5. 多部位解剖展示 ：解剖部位全面且关键，包括缸体（可清晰观察活塞与曲轴的运行）、气门室盖（凸轮轴运行外可观察）、气缸盖（进排气门运行外可观察）、进排气歧管与滤清器、发电机组以及正时机构（正时机构运行外可观察），涵盖了发动机的核心组件和重要工作区域，为深入教学提供了有力支持。

三、技术规格

外形尺寸为 800×600×1200mm（长 × 宽 × 高），动力电源要求为 220V±10% 50Hz。单相齿轮减速电机的额定电压为 AC 220V 50Hz，额定功率 250W，额定转速可在 0 - 15 转 / 分范围内调节，适应不同教学演示需求，工作温度范围广泛，从 - 40℃到 + 50℃，确保在各种环境条件下都能稳定运行。整体颜色采用 7032 色号，钢管规格为 40403mm，移动脚轮尺寸为 100*50mm，这些精细的设计参数共同保证了设备的品质和性能。

四、基本配置（每台）
