一、系统概述

网络接口型单片机·微机综合实验开发装置（以下简称“装置”）是一套开发型、多功能的实验开发系统。该装置吸收了国内外先进教学仪器的优点，并结合现代电子技术的需求，增设了许多新型实用接口、单片机通信与控制技术。通过本装置，用户可以完成单片机（51/196）、微机（8086）、EDA 等学科的原理接口实验和应用，为单片机·微机实验室提供了一个综合实验平台，同时也为从事单片机·微机开发的人员提供了理想的实验环境。

二、系统组成

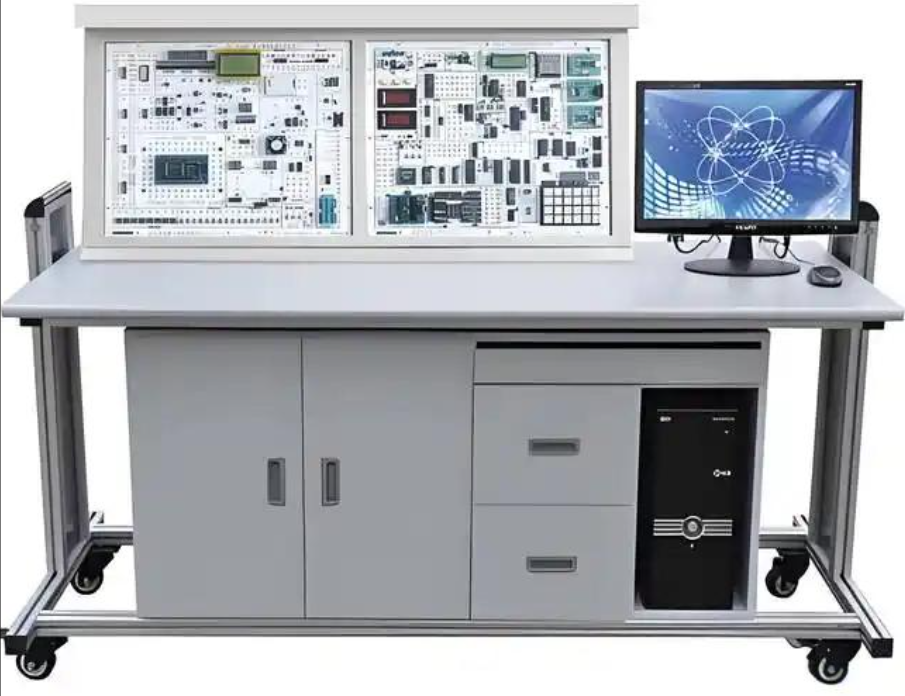

该实验装置由控制屏、内置直流稳压电源、漏电断路器等组成。控制屏由两大块双面印刷线路板组成，结构紧凑且功能强大，能够满足多种实验需求。

三、系统特点

（一）多系列 CPU 集成

装置的 598 系统集 51、96、8088（以下简称 88）三大系列 CPU 于一体，形成三合一实验系统。内置 JD - 208 仿真器（5196）和 8088 实验系统。该系统以 8088 实验系统作为基板，自成一体，可单独作为 8086 微机原理和接口实验使用，也可分别叠插 51 或 96 CPU 卡，构成 51/96 单片机实验开发系统。598 系统结构紧凑，资源充分共享，无总线开关切换，能够自动识别 CPU 的类型。

（二）完善的软硬件配置

实验系统的软硬件配置完善，仿真软件支持 Win98/2000/XP 等操作系统，并支持汇编语言和 C 语言的开发。实验内容丰富多样，是单片机、微机原理和接口教学的理想平台。

（三）支持 EDA 开发

装置同时配置了 EDA 下载板和相应的 IO 接口，支持 Altera、Lattice、Xilinx 三家公司的 CPLD/FPGA 芯片实验开发，为电子设计自动化教学和开发提供了有力支持。

（四）丰富的总线类型

装置提供多种总线类型的实验模块，包括并行总线、RS232 总线、RS485 总线、I2C 总线、SPI 串行总线、USB 总线、CAN 总线、1 - WIRE 总线和以太网接口。可调试的新型外围接口芯片有：I2C 串行 RAM AT24C02、I2C 串行实时时钟 PCF8563T、I2C 串行 10 位 D/A TL5615、8 位 A/D TL549、1 - WIRE 总线数字温度传感器 DS18B20、RS232 芯片 MAX232、MAX485、CAN 总线控制器 SJA1000、CAN 总线收发器 TJA1050T、网络芯片 RTL8019AS、看门狗电路 MAX813L 等。

（五）多样化的输入 / 输出设备

装置提供多种输入 / 输出设备，包括字符式 1602 LCD、128×64 点阵 LCD、16×16LED 点阵、4×6 开放式键盘、6 位开放式数码管、IC 卡、步进电机、小直流电机、继电器、语音录放（含话筒、喇叭）、打印机接口、小直流电机闭环控制、温度闭环控制等，满足不同实验需求。

（六）灵活的实验方式

学生可通过实验台内置的仿真器联 PC 机调试、运行所有的实验程序，也可不联 PC 机独立运行，提供了灵活多样的实验方式。

四、实验项目

（一）单片机内部功能实验

1. 单片机内部定时 / 计数器实验（脉冲计数）

2. 单片机内部定时 / 计数器实验、中断控制综合实验（电脑时钟）

3. 单片机串行口实验—双机通信

4. 单片机串行口实验—单片机与电脑联机通信实验

5. 单片机 I/O 口实验

6. 单片机 ISP 最小系统实验和看门狗实验

7. 串并转换（74LS164），扩展 2 位七段 LED 实验

8. 并串转换（74LS165）实验

9. V/F 转换实验

（二）单片机、微机常用接口与应用实验

10. 8 位 8 路 A/D 转换 ADC0809 实验

11. 8 位 1 路 D/A 转换 DAC0832 实验

12. 定时 / 计数器 8253A 实验

13. 串行通信接口控制电路 8251/8250 实验

14. I/O 口（74LS273/74LS244）扩展实验

15. 并行口扩展实验 8255/8155

16. 地址译码（3 - 8 译码器 74LS138）实验

17. 8279 键盘输入、LED 显示输出实验

18. 打印机接口控制实验（打印机选配）

19. 继电器控制实验

20. 音乐控制实验

21. 语音录放实验

22. 步进电机（4 相）控制

23. 十字路口交通灯模型控制实验

24. 16×16 LED 点阵实验

25. 128×64 LCD 点阵实验

（三）单片机新型总线控制接口实验

26. I2C 串行 RAM24C02 读写实验

27. I2C 串行 10 位 D/A TL5615 D/A 转换实验

28. I2C 串行 8 位 A/D TL549 A/D 转换实验

29. I2C 串行实时时钟 PCF8563T 应用实验

30. I - WIRE 总线数字温度传感器 DS18B20 应用实验

31. CAN 控制器 STA1000，CAN 收发器 TJA1050T 应用实验

32. 以太网接口 RTL8019AS 应用实验

33. RS232/485 通信接口实验

34. USB 总线接口实验

（四）单片机、微机控制应用小系统实验

35. 直流电机闭环控制实验

36. 温度测量控制（PID 调节闭环控制）

（五）微机接口实验

37. 8237DMA 数据传送实验

38. 8259 中断控制器实验

（六）可编程 CPLD/FPGA 应用实验

基本实验

1. 七人表决器

2. 四位加法器

3. BCD 码加法器

4. 格雷码变换器

5. 四位并行乘法器

6. 触发器

7. 用 ABEL 语言设计 74LS160 功能模块计数器

8. 多模加减计数器

9. 可控脉冲发生器

10. 简易数码锁

11. 英语字母显示实验

12. 八位乘法器

13. 序列检测器

14. 可变模 16 位加法计数器

15. 正负脉冲数控调制发生器

16. 秒表

模块实验

1. A/D0809 模数转换器实验

2. D/A0832 数模转换器实验

3. 步进电机控制实验

4. 16×16 LED 点阵显示实验

5. 电子时钟实验

6. 数码管静态显示实验

7. VGA 接口彩条信号实验

8. 4×4 键盘扩展实验

9. 128×64 LCD 液晶显示实验

10. 电子音乐演奏实验

11. RS232 串口发送实验（SEND）
