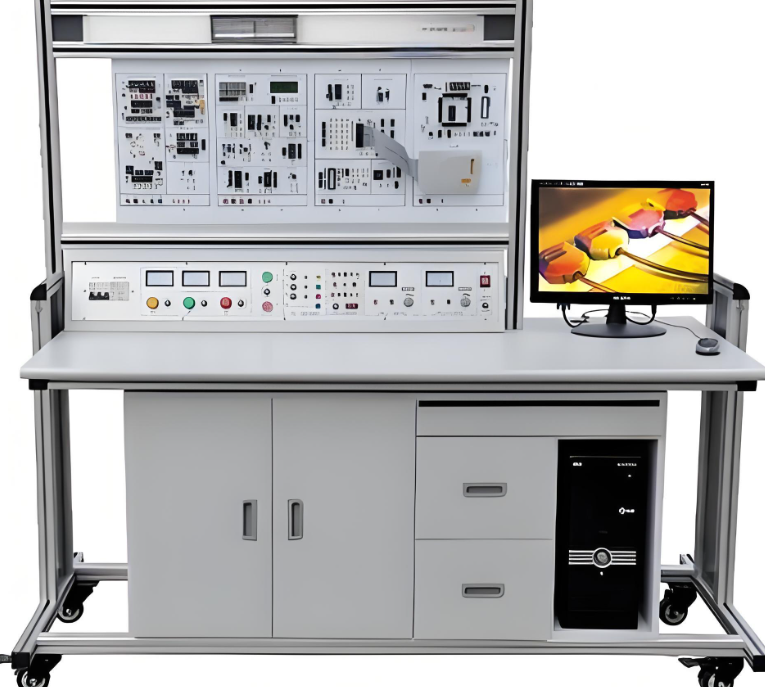

单片机开发应用技术综合实验装置
一、装置概述
单片机开发应用技术综合实验装置由控制屏、实验挂箱以及实验桌三大核心部分构成。借助该实验台，用户可以高效地开展单片机的多种实验项目，涵盖接口扩展、数据采集、数据显示、键盘控制、定时器以及打印机接口等关键领域，同时配备有仿真器，为实验操作提供了强大的支持。
在安全性方面，装置配备了电流型漏电保护器，一旦控制屏出现漏电情况，且漏电流超出设定的安全阈值，保护器将迅速切断电源，有效保障使用者的人身安全。
此外，装置采用组件式结构设计，这一创新结构使得更换实验模块变得极为便捷。如果用户需要扩展功能或者开发新的实验项目，只需简单地添加相应的实验模块挂箱，即可轻松实现功能升级，确保装置始终紧跟技术发展的步伐，永不被淘汰。
二、主要技术参数
输入电源：交流220伏特，允许电压波动范围为±10%，频率为50赫兹。
工作环境：温度范围为零下10摄氏度至零上40摄氏度，相对湿度低于85%（在25摄氏度条件下）。
装置容量：200伏安。
重量：100公斤。
外形尺寸（单位：厘米）：长160×宽75×高150。
挂箱尺寸（单位：毫米）：长410×宽240×高60。
输出电源：具备漏电、短路、过流保护功能。
交流220伏特，通过安全插座进行输出。
直流稳压电源：提供±5伏/1安培、±12伏/2安培的稳定电源。
三、装置构成
（一）实验屏
实验屏在实验过程中承担着放置实验挂箱以及提供实验所需电源的重要角色。其采用铁质双面亚光密纹喷塑结构，这种结构不仅坚固耐用，而且外观整洁美观，能够很好地适应实验环境的需求。
（二）实验桌
实验桌采用钢木结构，具有良好的稳定性和承重能力。桌面选用防火、防水、耐磨的高密度板材质，能够有效抵御日常实验操作中可能出现的各种液体侵蚀和磨损。此外，实验桌还采用电脑桌连体设计，造型美观大方，不仅满足了实验操作的需求，还提升了实验空间的整体布局美感。
（三）实验模块
单片机开发应用技术综合实验装置配备了丰富多样的实验模块，涵盖了单片机开发应用技术的多个方面，以下是各实验挂箱的具体介绍：
DP--01 单片机实验挂箱（一）：包含LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口等模块，为单片机开发应用技术的学习和实践提供了坚实的基础。
DP--02 单片机实验挂箱（二）：涵盖8251串行口扩展、232总线串行接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出等模块，进一步拓展了单片机的接口应用能力。
DP--03 单片机实验挂箱（三）：包含ISD 1420语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232转RS485接口等模块，引入了语音控制、智能卡读写等前沿技术，使单片机开发应用技术更具现代感和实用性。
DP--04 单片机实验挂箱（四）：配备8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块等，强化了单片机的输入输出扩展功能，满足复杂实验需求。
DP--05 单片机实验挂箱（五）：包含步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗等模块，将单片机技术与实际应用场景紧密结合，如电机控制、温度控制等。
DP--06 单片机实验挂箱（六）：涵盖十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘等模块，进一步丰富了单片机的外设接口和控制功能。
DP--07 单片机实验挂箱（七）：包含主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口等模块，为单片机在安防、驱动控制等领域的应用提供了实验平台。
DP--08 单片机实验挂箱（八）：涵盖单片机与CPLD实验、sh51仿真器等模块，引入了CPLD技术，拓展了单片机开发应用技术的深度和广度，为复杂系统设计提供了支持。
四、基本实验内容
单片机开发应用技术综合实验装置支持丰富多样的实验内容，以下是一些典型实验项目：
存储器块清零实验，帮助用户掌握存储器的基本操作。
二进制到BCD码转换、二进制到ASCII码转换实验，提升数据编码转换能力。
程序跳转表实验，优化程序结构。
内存块移动、数据排序实验，提高数据处理效率。
P1口输入、输出实验，熟悉单片机端口操作。
继电器控制实验，掌握外设控制技术。
串行数据转换并行数据、并行数据转换串行数据实验，拓展数据传输方式。
PWM转换电压实验，实现模拟信号控制。
音频控制实验，探索音频信号处理。
8255、8155输入、输出实验，熟悉常用接口芯片应用。
LED静态串行显示、动态扫描显示实验，提升显示技术应用水平。
查询式键盘、阵列式键盘实验，优化用户输入交互。
计数器、定时器实验，掌握时间控制技术。
外部中断实验，增强系统响应能力。
串行口通讯实验，实现设备间数据通信。
ADC0809模数转换、DAC0832数模转换实验，实现信号转换。
MC14433模数转换实验，拓展转换技术应用。
EEPROM外部数据程序存储器、SRAM外部数据存储器扩展实验，优化数据存储方案。
93C46串行EEPROM数据读写实验，掌握串行存储技术。
电子时钟、电子琴模拟实验，丰富应用领域。
打印机控制、汽车转弯信号灯控制实验，模拟实际应用场景。
温度传感器温度控制、温度过程控制模拟实验，实现环境监测与控制。
五相步进电机模拟实验，掌握电机驱动技术。
计算器、数字频率计实验，提升数据处理与测量能力。
V/F转换、F/V转换实验，实现信号频率与电压转换。
LED点阵显示、字符液晶显示屏控制实验，优化显示效果。
8279键盘扫描显示实验，提升键盘交互技术。
看门狗实验，保障系统稳定性。
8251串行口扩展通讯实验，拓展通信接口应用。
I2C总线读写实验，掌握总线通信技术。
RS232转RS485实验，实现通信协议转换。
USB接口实验，适配现代通信需求。
十字路口交通灯控制实验，模拟复杂交通控制场景。
五功能逻辑笔实验，优化逻辑信号检测。
直流电机驱动调速实验（实物）、步进电机驱动实验（实物），实现电机实物驱动与控制。
IC卡读写实验，掌握智能卡应用技术。
实时时钟/日历控制实验，实现时间管理功能。
语音芯片控制实验，探索语音交互技术。
单片机与CPLD实验，融合多种技术，提升系统设计能力。
8051与PC机串行口通讯实验，实现单片机与计算机
