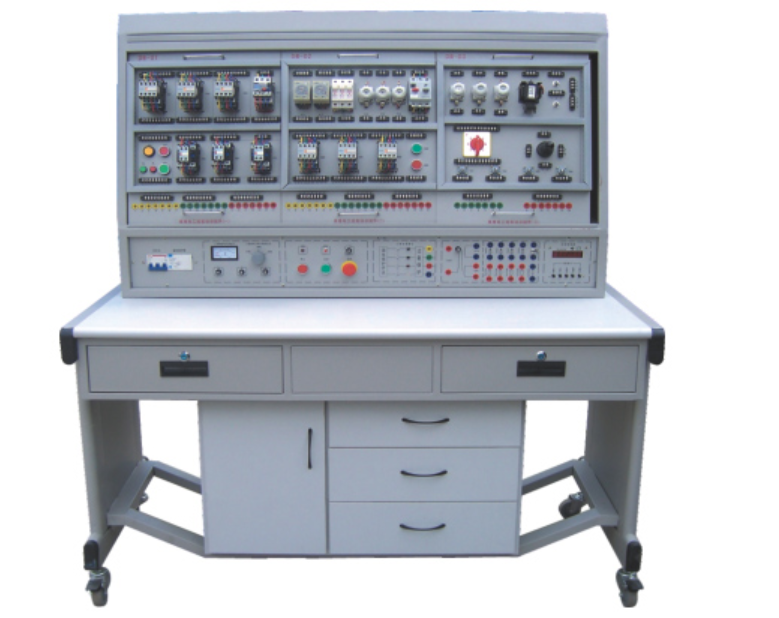

维修电工电气控制技能实训考核装置

维修电工电气控制技能实训考核装置

维修电工电气控制技能实训考核装置依据维修电工初、中级技能考核电气控制线路研发，助力学生快速掌握实操技能，适配大中专院校、技校、职校及职业技能鉴定部门的培训与考核。

一、突出特点

1. 元器件挂板式安装，操作便捷，便于功能拓展与实训开发，内容典型实用。

2. 仅需三相四线交流电源即可启用，搭配特殊设计的小电机，可模拟工厂电气拖动系统，满足安装、调试、故障分析排除等技能训练需求。

3. 继电接触控制线路元器件接线端子化，学生接线规范，利于保护元器件，配合线槽走线，强化工艺布线训练。

4. 选用知名品牌电气元件，配备双漏电保护器，各电源输出具监示短路保护，保障实训安全顺利。

5. 控制屏集成定时器兼报警记录仪，规范考核标准，电源连接采用安全插座与手枪插接线，快捷高效。

6. 设短路软截止保护，避免学生误操作损坏元器件，节约成本。

二、技术参数

输入电压：三相五线制 380V±10% 50Hz；工作环境：-10～＋40℃，相对湿度＜85%（25℃），海拔＜4000m；装置容量：＜1.5KVA；外形尺寸：1305×805×1630mm³ 。

三、核心配备

1.  电源控制屏 ：铁质喷塑结构，配备漏电保护、急停按钮、交流电压表、定时报警记录仪、多功能电表、交流低压电源及电阻等，保障电源控制与监测精准安全。

2. 实训桌 ：铁质喷塑，防火防水桌面，带锁抽屉与柜子，方便存放物品。

四、实训项目丰富

涵盖单相启动停止、异步电动机点动、两地控制、联锁正反转、自动顺序控制、手动顺序启动、星三角控制、能耗制动、按钮联锁正反转、接触器联锁正反转、双重联锁正反转等控制电路，贴合生产实际需求。

五、实训组件挂箱

挂箱集成熔断器、开关、接触器、继电器等知名品牌元件，接线端子排接线，配合走线槽，连接线采用安全插座与手枪插接线，确保实训操作安全规范。组件含 不同元件组合及多种电动机，满足多样化实训需求。
