在职业教育蓬勃发展的当下，制冷类专业实践教学迎来了现代制冷与空调系统技能实训装置这一 “利器”。该装置专为职业院校制冷类专业量身打造，紧密围绕制冷制热行业中空调与冰箱维修技术的核心要点，精准聚焦空调和冰箱的电气控制、制冷系统、系统调试以及故障诊断等关键领域，通过科学设计，全方位强化学生在空调冰箱系统管路安装、维修及系统调试等方面的综合职业能力。

一、装置整体介绍

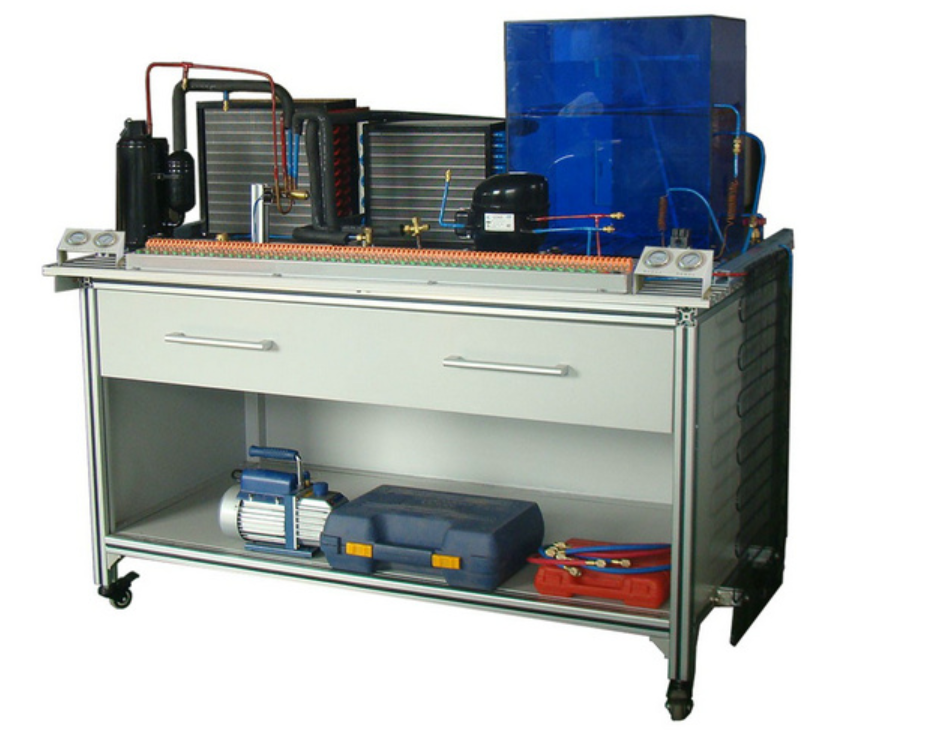

从结构上看，现代制冷与空调系统技能实训装置采用先进的模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等多个核心部分协同组成。各模块既相互独立又紧密关联，完美复刻实际工作场景中的制冷系统架构，为学生提供高度仿真的实践操作环境。

空调系统模块内含空调压缩机、室内换热器、室外换热器、四通换向阀等关键部件，完整还原空调制冷核心流程；冰箱系统模块则配备冰箱压缩机、钢丝式冷凝器、多蒸发器等组件，让学生深入探索冰箱制冷奥秘；电气控制系统模块更是集电源及仪表、不同温控电气控制于一体，精准调控制冷设备运行参数。整个装置巧妙集成，使学生在操作中能系统掌握制冷设备各部分的协同工作机制。

其技术性能表现出众，适应单相三线 220V±10% 50Hz 的输入电源，在 - 10℃～40℃温度、相对湿度≤85%（25℃）、海拔＜4000m 的工作环境下稳定运行，装置容量控制在≤1.5kVA，且配备完善的安全保护机制，如漏电压、漏电流保护以及压缩机的过热、过载保护等，全方位保障教学实训的安全有序开展。

二、实验项目与功能

现代制冷与空调系统技能实训装置为学生搭建了完善的实践教学体系，涵盖以下关键实验项目：

制冷系统专用工具的操作是入门基础，学生需熟练掌握各类专业工具的使用技巧，为后续复杂操作筑牢根基；管路焊接环节考验学生的精细操作能力，精准的焊接工艺是制冷系统高效运行的保障；捡漏实验则培养学生对制冷系统密封性的高度重视，学会运用多种方法检测微小泄漏点；抽真空与加注制冷剂任务要求学生严格按照标准流程操作，确保系统内部清洁与制冷剂充注适量；电器元件检测部分，学生需学会运用专业仪器判断元件好坏，保障制冷设备电气系统的稳定；而故障诊断与维修则是对学生综合技能的全面检验，能在复杂故障场景中迅速定位问题并有效解决。

三、系统基本配置

现代制冷与空调系统技能实训装置的系统基本配置丰富完善：

铝型材实训平台作为整个装置的操作载体，其长×宽×高为 1500mm×800mm×800mm 的尺寸，为各类部件安装与学生操作提供了充裕空间；空调与冰箱系统模块分别包含一整套核心制冷部件，从压缩机到各类换热器、节流装置、视液镜等，确保空调与冰箱制冷实验的完整开展；电源及仪表模块配备交流电压表、电流表，精准监测系统运行电流与电压，为参数调试提供数据支撑；温控电气控制模块分为电子温控与智能温控两种，满足不同制冷设备的温度控制教学需求；空调电气控制模块具备多种空调运行模式控制功能，贴合实际空调使用场景；两套专用制冷工具囊括了割管刀、扩口器、真空泵等一应俱全的工具，满足制冷系统管路加工、维修等多样化操作需求；制冷剂 R12、R22 各 1 瓶，配合焊接用银钎焊料、紫铜毛细管等工具材料，为制冷系统组装与调试提供完备物质保障。

四、实训项目详情

在实训项目方面，该装置针对空调与电冰箱分别设计了系统管路设计、组装、接线和调试的完整项目流程：

对于空调系统，学生首先依据实际应用需求进行管路设计，精确确定管路距离，依次完成割管、弯管、扩管、胀管以及焊接等一系列精细操作；接着将设计好的管路准确安装到对应部件的合理位置，并开展空调系统的保压与检漏工作，这是保障系统密封性的关键步骤；随后进行系统接线任务，学生需准确判断空调压缩机绕组，并完成空调系统的线路铺设与连接，确保电气连接的准确无误；最后进入系统调试阶段，学生依次完成空调系统的抽真空、加注制冷剂、电气调试以及工况调整等操作，让空调系统达到最佳运行状态。

电冰箱系统的实训项目与空调系统类似，学生同样要经历管路设计、组装、接线与调试的全过程实训。在管路设计环节，确定好管路走向与距离，完成割管、弯管、扩管、胀管等操作；组装时，将管路精准安装到部件合理位置并做好保压与检漏；接线任务中，准确判断冰箱压缩机绕组并完成线路连接；调试阶段，完成抽真空、加注制冷剂、电气调试及工况调整，使冰箱系统能稳定运行。

现代制冷与空调系统技能实训装置凭借其全面的功能配置、科学的设计理念以及紧密贴合行业需求的实训项目，已成为职业院校制冷类专业教学中不可或缺的重要设备，源源不断地为制冷行业输送高素质的专业技术技能人才。
