变频调速实验装置

变频调速实验装置

产品特点

这款变频调速实验装置选用日本三菱公司近期推出的高性能、多功能的 FR-A7540-0.75K 型变频调速器 (380V、0.75kW) 作为主机，同时内置 FR-A7AP 选件，并外配脉冲编码器电机制动测速系统。作为一款实用性极强的变频调速实验装置，它能够满足开环与闭环系统实验以及变频调速器所有功能实验的需求。其敞开式的结构设计，为学生提供了一个直观的学习平台，有助于他们全面地学习和掌握变频调速器的结构原理、检测维护等知识。该变频调速实验装置适合大中专院校、职校、技校自动化专业作为配套教学设备以及开放实验使用。

实验台技术参数

• 输入电源：AC380V±5％ 50Hz

• 额定电流：3A

• 环境温度：-5℃～40℃

• 外形尺寸：1600×700×1250mm

• 相对湿度：≤90％(25℃)

• 变频调速实验装置中的变频器型号为 FR-A740-0.75K

产品构成

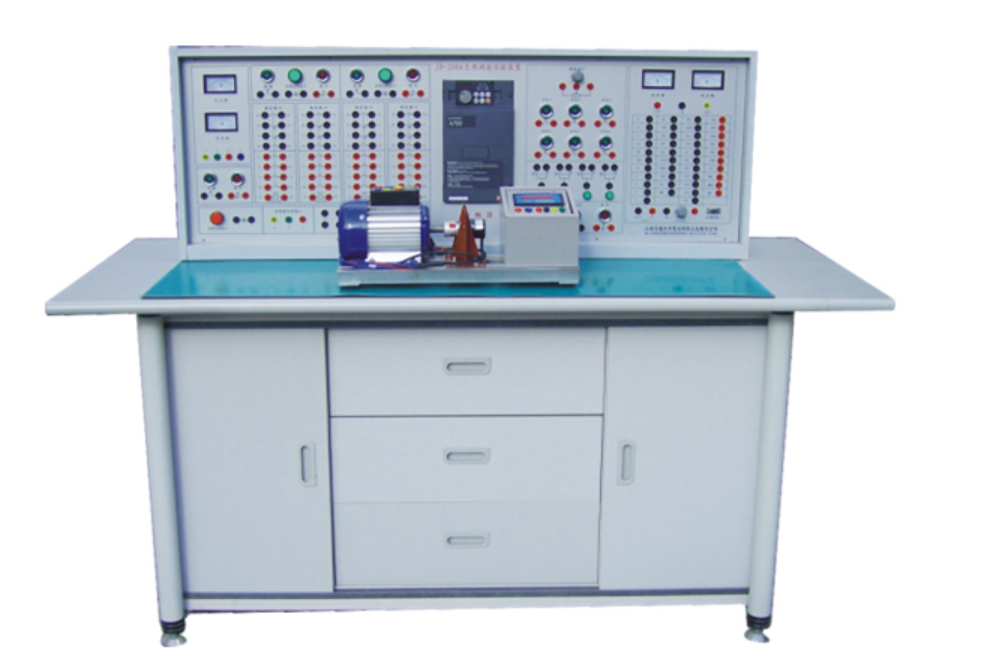

1. 实验台：配备了变频调速实验装置所需的全部电器元件、仪表、开关按钮等，整体设计坚固美观实用，方便学生进行实验操作。

2. 实验负载电动机：采用三相异步电动机，与变频调速实验装置配合，可实现多种运行模式和控制方式。

3. 实验导线：所有接插件均采用安全型迭接插头，在保障学生实验安全的同时，也使得实验插接更加方便、快捷，提高了实验效率。

4. 电机导轨与光电编码器 1 副，用于实现电机的精确定位和测速等功能，是变频调速实验装置的重要组成部分。

5. 实验桌：一张两座，为学生提供了舒适的实验操作空间，便于多人协同完成变频调速实验装置的相关实验。

实验项目

1. PU 点动运行实验

2. 外部点动运行实验

3. 开环运行实验

4. 闭环运行实验

5. 外部操作实验

6. 组合操作实验

7. 程序运转实验

8. 频率跳变操作实验

9. 多段速度运转实验

10. 速度反馈系统实验

11. 瞬时停电起动实验

12. 速度定位系统实验

13. PID 控制系统

14. 网络控制实验

15. 通讯操作运转实验

这款变频调速实验装置凭借其先进的设备配置和丰富的实验功能，为自动化专业的学生提供了一个全面、系统的实践学习平台，有助于他们更好地理解和掌握变频调速技术的相关知识和技能，在教育教学领域具有广泛的应用前景。
