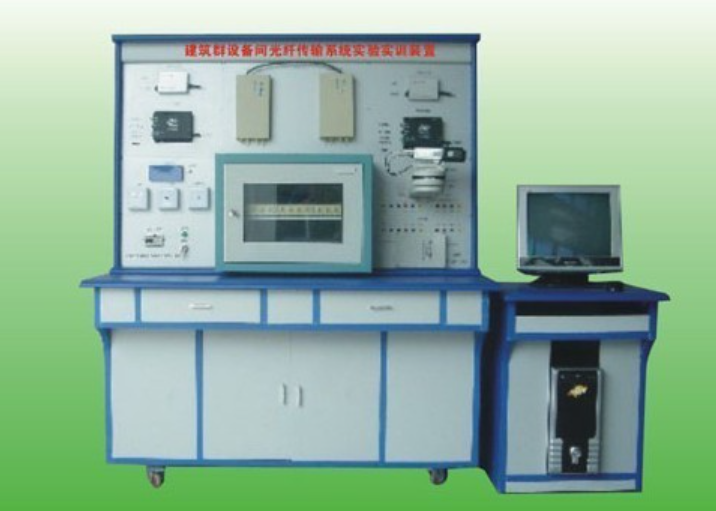

建筑群设备间光纤传输系统实验实训装置

建筑群设备间光纤传输系统实验实训装置

在现代建筑智能化与信息通信飞速发展的浪潮中，建筑群设备间光纤传输系统实验实训装置应运而生，成为培养光纤传输领域专业人才的关键平台。它凭借完善的实训功能、可靠的技术指标以及丰富的配置，为学生提供了从基础认知到综合应用的全方位实践机会，助力其在光纤传输领域崭露头角。

一、实训功能：深度探索光纤传输系统的核心领域

该实训装置聚焦于设备间光纤传输系统的关键要素，为学生开启认知之旅。学生可以深入探究光纤传输系统中各类元件的外观、性能、在系统架构中的关键作用，以及系统的整体组成与运行原理，为后续实践操作筑牢理论根基。

在功能演示与操作方面，装置能够进行光端机的音频、视频和反向数据传输演示，形象地展示光纤传输在多媒体信号传输中的强大能力。学生可以直观地观察音频、视频信号通过光纤传输前后的变化，以及反向数据传输的流程与效果，从而深入理解光纤传输的双向通信特性。同时，装置支持多种器材的操作实训，包括光配线架、光模块和面板的安装与使用。学生可以亲自动手完成这些器材的安装与调试工作，熟练掌握它们的使用方法和注意事项，为实际工程应用做好准备。

光跳线的测试及使用训练是确保光纤链路质量的重要环节。学生可以利用装置中的专业测试设备，对光跳线进行诸如插入损耗、回波损耗等关键指标的测试，学习如何判断光跳线的优劣以及正确使用光跳线进行光纤连接，保障光纤传输系统的稳定性和可靠性。音视光端机的安装、连接与使用实验则让学生深入了解音视光端机的核心功能和操作流程。从设备的硬件安装到与其他相关设备的连接，再到参数设置与调试，学生能够全面掌握音视光端机的应用技术，实现音频、视频信号的高效光纤传输。

视频采集卡、解码器、云台和摄像机的连接与操作实验，构建起一个完整的视频监控链路。学生通过实际连接和操作这些设备，学习如何实现视频信号的采集、传输、解码与显示，以及如何控制云台和摄像机进行远程监控操作，拓展光纤传输技术在安防监控领域的应用视野。视频采集卡软件的操作训练进一步强化了学生对视频监控系统的软件控制能力，使其能够熟练运用软件对视频信号进行实时监控、录像存储、回放检索等操作，提升系统的智能化管理水平。

线路设计与连接、元件的结构识别与安装、按线路图连线以及设计并安装简易应用系统等操作实训，培养了学生的系统集成能力和创新实践能力。学生可以从零开始，根据实际需求设计光纤传输线路，精准识别和安装各类元件，并按照线路图完成系统的组装与调试工作，最终独立构建一个具有实际应用价值的简易光纤传输系统，实现从理论到实践的完美转化。

此外，该装置还注重学生故障诊断与处理能力的培养。通过模拟线路故障和软件设置错误场景，让学生在实践中锻炼敏锐的故障判断思维和扎实的故障排除技能，迅速定位并解决光纤传输系统中的各类问题，保障系统的不间断稳定运行。

二、技术指标：确保实训装置可靠运行的坚实后盾

工作电压采用单相三线 220V±5% 50Hz 的标准电源配置，与常规实验室和工程现场的供电环境无缝对接，确保装置能够稳定、安全地运行，无需额外配备复杂的电源转换设备，方便快捷地融入各类教学与培训场所。

整机容量小于 200W，这不仅意味着装置在能耗方面表现出色，有利于节约能源、降低运行成本，同时也减少了因长时间高功率运行可能带来的设备过热、损坏等风险，延长设备使用寿命，确保长时间实训操作的可靠性和安全性。

外型尺寸设计为 150×70×180cm3，经过科学合理的空间布局与结构优化，在保证内部各个实训组件、线路布局合理、操作方便的前提下，有效控制了整体体积，使其既不会因过大而占用过多教学空间，影响实验室的整体规划与布局，又能容纳丰富多样的实训设备和模块，满足各种复杂实训项目的需求。

安全保护措施完备，装置配备了漏电自动保护装置和接地保护功能。在实际操作过程中，一旦发生漏电等意外情况，装置能够迅速响应并自动切断电源，为师生提供全方位的安全防护，有效避免触电事故的发生，确保实训过程安全无忧，让教学与培训活动得以顺利进行。

故障设置功能强大，内置的故障设置模块能够模拟软件设置和硬件线路的多种常见故障场景。这为学生创造了贴近实际工程的故障排除训练环境，使其在反复实践中积累应对复杂故障的诊断与解决经验，显著提升故障诊断与修复能力，为未来从事光纤传输工程项目的实施与维护工作打下坚实基础。

三、主要配置：汇聚光纤传输实训资源的 “宝藏库”

墙柜 1 套，为实训装置提供了整齐、规范的收纳空间，便于存放各类器材和工具，保持实训环境的整洁有序。熔接配线箱 2 套，满足光纤熔接与配线的多样化需求，学生可以进行光纤的熔接、盘纤等操作，掌握光纤连接的关键工艺。

视频光端机和音频光端机各 1 套，分别承担视频和音频信号的光电转换与传输任务，是光纤传输系统中的核心设备。学生通过操作这些光端机，深入了解其工作原理和性能指标，掌握信号传输的优化技巧。

光纤配线架 1 套，用于光纤线路的集中管理和分配，学生可以学习如何在配线架上进行光纤的接入、跳接和管理操作，实现光纤链路的灵活调度与维护。ST 光跳线 4 根和偶合器 ST 8 个，作为光纤连接的关键部件，为学生提供了丰富的光纤连接实践素材，使其熟练掌握光跳线的连接方法和偶合器的使用技巧，确保光纤链路的稳定连接与信号传输。

音源 1 台，为音频信号的传输实验提供稳定的音频信号源，学生可以对其进行音频信号的录制、播放和传输操作，测试音频光端机的传输质量与性能。数字自动对焦一体化摄像机 1 台、全位云台 1 台、解码器 1 台、网络控器 1 台、视频采集卡 1 块、监控计算机 1 台以及监控软件 1 套，共同构成了视频监控实训子系统。学生通过连接和操作这些设备，能够完成从视频信号的采集、传输、解码到监控显示与控制的全流程实训，深入了解视频监控系统的组成与工作原理，掌握视频监控技术在光纤传输领域的应用方法。

故障设置模块 1 套，配合装置整体，营造出逼真的故障场景，锻炼学生的故障思维与实操排障能力。密度板双贴面进口防火板实训桌、实训屏架、电脑桌以及 145×85cm 优质铝塑板丝网印刷面板，构成舒适、安全且专业的实训操作平台。防火板材质确保实验环境防火安全，丝网印刷面板清晰展示线路图与操作指引，方便学生规范操作。

四、实训项目：循序渐进的光纤传输技能进阶之路

实训伊始，学生从设备间光纤传输系统元件、作用、组成和原理的认识实训入手。通过观察、触摸和查阅资料，熟悉每一个元件的 “脾气秉性”，理解它们如何相互配合构建起完整的光纤传输系统，为后续操作筑牢知识底座。

随后进入基础功能实践环节，开展设备间光纤传输系统的基本功能演示操作实训。学生亲眼见证光纤传输系统在正常运行状态下的信号传输全过程，加深对理论知识的理解，感受光纤传输系统的高效与稳定。

音频光端机传输过程的模拟操作实训（实训三）和视频光端机传输过程的模拟操作实训（实训四），让学生分别深入钻研音频、视频光端机的工作流程。从信号输入到光电转换，再到信号输出与还原，学生逐步掌握光端机的参数设置与操作技巧，确保音频、视频信号的高质量传输。

光跳线及光纤传输系统通断的测试操作实训（实训五）着重培养学生的光纤链路测试能力。学生运用专业测试设备，对光跳线和光纤链路进行通断测试，快速定位链路故障点，保障光纤传输系统的畅通无阻。

光纤模块安装操作实训（实训六）和标准墙柜及光纤配线架安装操作实训（实训七），强化学生的硬件安装技能。学生学习光纤模块的正确安装方法以及墙柜和光纤配线架的布局与固定技巧，为构建规范、整齐的光纤传输系统奠定基础。

光跳线连接操作实训（实训八）是学生动手能力的试金石。从辨别光跳线类型到精准连接光纤接口，每一步都要求精细操作，学生在实践中掌握光跳线连接的工艺标准，确保信号传输的低损耗与高稳定性。

视频采集卡、解码器、云台和摄像机的连接与操作实训（实训九）以及视频监控软件的使用操作实训（实训十），将学生引入视频监控应用领域。通过设备连接与软件操作，学生实现对监控现场的实时查看、录像存储与回放检索，以及对云台和摄像机的远程控制，拓展光纤传输技术在安防监控领域的应用实践。

线路故障的判断与处理操作实训（实训十一）以及指定线路的连接操作实训（实训十二），将学生推入故障模拟实战场景。面对复杂故障，学生运用所学知识与技能，逐步排查、精准定位并有效解决，显著提升故障诊断与修复能力。

最终，设计并安装一个简易应用系统操作实训（实训十三）作为集大成项目。学生整合全部所学知识与技能，独立完成从系统设计、元件选型、线路搭建到设备调试的全流程任务，创造出具有实际功能的简易光纤传输应用系统，实现从知识学习者到系统构建者的华丽转身。

总之，建筑群设备间光纤传输系统实验实训装置凭借强大的系统实训功能、可靠的技术指标、丰富的主要配置以及循序渐进的实训项目，全方位满足光纤传输领域人才培养需求。它为学生打造了一个理论与实践紧密融合的学习环境，助力学生在光纤传输技术的海洋中乘风破浪，成长为行业栋梁之材，为现代建筑智能化与信息通信的持续发展注入源源不断的动力。
