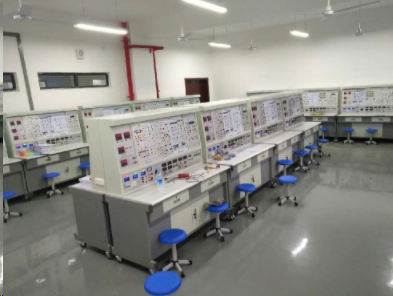

KCDBH-888B型高性能电工电子综合实训装置
一、产品概述
KCDH-888B 型高性能电工电子综合实训装置是一款集国内外先进教学仪器优点于一身的创新产品。它充分考虑了实验室的现状和未来发展趋势，在性能和结构上进行了全方位的优化与升级。采用挂箱式结构，布局简洁明了，操作灵活便捷，是大中专院校开展 “电工基础”“电工学”“数电”“模电” 等课程实验教学的理想选择，同时也能满足 “可编程控制器”“电机变频控制” 等拓展实验的需求。
二、产品特点
强大的综合性 ：全面覆盖国内各类学校电类基础课程的所有实验项目，为学生提供丰富多样的实践操作机会。
卓越的适应性 ：实验深度与广度可根据教学需求灵活调整，普及与提高有机结合。积木式结构设计，更换便捷，只需添加相应部件即可实现功能扩展或开发新实验。
完善的整套性 ：从仪器仪表、专用电源到实验连接专用导线等，所有配套设施一应齐全。仪器仪表的性能、精度、规格等均紧密结合实验需求进行精准配套，确保实验的顺利进行。
高度的一致性 ：实验器件的选择科学合理，配套完整，有效保证多组实验结果的稳定性和一致性，极大地方便了教师组织和指导实验教学。
显著的直观性 ：采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作简便，维护轻松。
三、技术指标及说明
外型尺寸 ：160x70x143cm，适中的体积方便放置和操作，能够很好地融入实验室环境。
工作电源 ：交流三相四线 380±5% 50HZ，满足实验室常规电力供应要求。
输入功率 ：<1.5KVA，确保装置在运行过程中的能耗控制在合理范围内。
输出交流电源 ：三相四线 380V，提供稳定的交流电源输出，满足各类实验设备的用电需求。
人身安全保护功能 ：配备电流型漏电保护、电压型漏电保护和防触电实验导线，全方位保障实验人员的人身安全。
直流稳压电源 ：两组 0--30V 连续可调，自动继电器换档，数字表显示，具备自动过载保护、指示和自动恢复功能，为实验提供稳定的直流电源支持。
恒流源 ：0--200mA 连续可调，数字表显示，具备开路保护功能，确保实验过程中电流的稳定供应。
定时器兼报警记录仪 ：内置在电源控制屏内，具备设定实验时间、记录报警次数等功能，方便教师对实验过程进行管理和监控。
函数信号发生器 ：
波形 ：支持正弦波、三角波、方波输出，满足不同实验对信号波形的需求。
频率范围 ：5Hz－550KHz 分段连续可调，能够覆盖大多数电子实验所需的频率范围。
正弦波失真度 ：10Hz-100KHz 小于 1%，保证信号的高质量输出。
输出幅度 ：正弦波大于 0-14Vp-p，提供足够的信号幅度范围。
频率计 ：测量范围为 1Hz 至 8MHz，采用六位 LED 数码管显示，闸门时基 1S，灵敏度 35mV，支持内外测切换，能够精确测量信号频率。
直流数字电压表 ：由微处理器制作，精度达到 0.5 级，测量范围 0－300V，能够准确测量直流电压值。
直流数字毫安表 ：由微处理器制作，精度 0.5 级，测量范围 0－500mA，用于精确测量直流电流中的毫安值。
直流数字电流表 ：由微处理器制作，精度 0.5 级，测量范围 0－5A，能够准确测量直流电流值。
交流数字电压表 ：采用最新专业 MCU 制作，精度 0.5 级，测量范围 0－450V，用于精确测量交流电压值。
交流数字电流表 ：采用最新专业 MCU 制作，精度 0.5 级，测量范围 0－5A，能够准确测量交流电流值。
实训连接线 ：根据不同实训项目的特点，配备两种不同规格的实训连接线。强弱电均采用高可靠护套结构枪插连接线，内部采用无氧铜抽丝而成的细多股线，外包丁晴聚氯己烯绝缘层，插头采用实芯铜质件外套铍轻铜弹片，确保接触安全可靠，且两种导线只能配合相应内孔的插座，有效提高了实训的安全性和合理性。
四、实训挂箱详解
实验挂箱是本装置的核心组成部分之一，其面板正面印有清晰的原理图及符号，反面焊有相应的元器件。需要测量及观察的部分装有锁紧式接插件，使用方便、直观、可靠。实验电路采用单元电路方式设计，每个单元电路以基本电路为主，通过连接不同的元件或组合不同的单元电路，能够完成多样化的实验要求。
电工实验挂箱一 ：包含 RC 串并联选频网络、戴维南 / 诺顿定理、RLC 串联谐振、基尔霍夫 / 叠加定理、一阶二阶电路、双口网络、互易定理等实验电路，为学生提供了扎实的电学基础实验平台。
电工实验挂箱二 ：设有仪表量程扩展、电路状态轨迹观测、最大功率传输条件测定、RC 双 T 选频网络、电压源与电流源等效变换、RLC 元件特性及交流电参数测定等实验电路，进一步拓展学生的实验技能和知识面。
电工实验挂箱三 ：包含灯组、电容组、单相电度表、日光灯、互感、铁芯变压器等实验电路，使学生能够接触到更多实际应用中的电工设备和电路。
元件箱 ：提供实验所需的电阻器、电容器、二极管等实验元器件，以及一个 0-99999.9 欧 / 2W 的电阻箱，满足学生在实验过程中对各类元件的需求。
受控源、回转器挂箱 ：包含 VCVS、VCCS、CCVS、CCCS 受控源、回转器、负阻抗变换器等实验电路，帮助学生深入理解复杂电路中的受控源和回转器等概念。
模拟电子实验挂箱 ：配备电源、运放、直流信号源、低压交流电源、电阻电容三极管等实验元件，以及单管、多级、负反馈放大、分离、集成功率放大等实验模块，为学生搭建了模拟电子电路实验的完整平台。
数字电子实验挂箱 ：设有 8 位逻辑电平开关、指示，四位十进制设码显示器、共阴数码管、拨码开关、单次脉冲、高可靠圆脚集成插座（8P、14P、16P、28P、40P 等）以及实验所需的电阻器、电位器三极管等，满足数字电子电路实验的多样化需求。
五、实验器材配置清单
| 序号 | 设备名称 | 性能说明 | 数量 | 单位 |
|---|---|---|---|---|
| 1 | 实验桌 | 全钢结构，带电脑位 | 1 | 套 |
| 2 | 实验操作台 | 全钢结构，配直流稳压电源：两组、恒流源、定时器兼报警记录仪、函数信号发生器、频率计、直流数字电压表、直流数字毫安表、直流数字电流表、交流数字电压表、交流数字电流表 | 1 | 套 |
| 3 | 电工实验挂箱一 | 箱体钢制，电工实验挂件 | 1 | 套 |
| 4 | 电工实验挂箱二 | 箱体钢制，电工实验挂件 | 1 | 套 |
| 5 | 电工实验挂箱三 | 箱体钢制，电工实验挂件 | 1 | 套 |
| 6 | 元件挂箱 | 箱体钢制，电工实验挂件 | 1 | 套 |
| 7 | 受控源、回转器挂箱 | 箱体钢制，电工实验挂件 | 1 | 套 |
| 8 | 数字电路实验挂箱 | 箱体钢制，电子实验挂件 | 1 | 套 |
| 9 | 模拟电路实验挂箱 | 箱体钢制，电子实验挂件 | 1 | 套 |
| 10 | 实验连接线 | 高可靠护套线 | 1 | 套 |
| 11 | 学生凳 | 方形钢架结构，木质凳面 | 2 | 张 |
| 12 | 说明书 | 纸质 | 2 | 本 |
| 13 | 工具 | 一字螺丝刀、十字螺丝刀、万用表、尖嘴钳、测电笔等 | 1 | 套 |
| 14 | 安装配置 | 安装用线及压线板等 | 1 | 套 |
| 15 | MF47 万用表实训套件 | 散件 | 1 | 套 |
六、实验项目全解析
（一）电工实验项目部分
基本电工仪表的使用与测量误差的计算 ：学生将学习如何正确使用电工仪表，并掌握测量误差的计算方法，为后续实验打下坚实基础。
减小仪表测量误差的方法 ：通过实验，学生将了解并掌握多种减小仪表测量误差的有效方法，提高实验数据的准确性。
欧姆定律 ：深入理解欧姆定律，掌握电阻、电流和电压之间的关系，通过实验验证定律的正确性。
电阻的串、并、混联电路 ：学生将学习电阻的不同连接方式，包括串联、并联和混联，掌握其在电路中的应用和特性。
电阻分压器电路 ：了解电阻分压器的工作原理和应用场景，通过实验掌握其设计和计算方法。
电容的串、并、混联电路 ：学习电容的不同连接方式，掌握其在电路中的充放电特性和应用。
电容的充放电电路 ：深入研究电容的充放电过程，掌握其时间常数和电压变化规律。
伏安法测电阻 ：运用伏安法测量电阻，掌握该方法的原理和操作技巧，提高测量精度。
节点电压法 ：学习节点电压法，掌握其在电路分析中的应用，能够运用该方法求解复杂电路。
回路电压法 ：了解回路电压法，能够运用该方法对电路进行分析和计算，掌握其与节点电压法的区别和联系。
电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值 ：通过实验探索电阻与温度之间的关系，掌握伏安法在测量灯丝电阻中的应用。
支路电流法 ：学习支路电流法，能够运用该方法求解电路中的电流分布，掌握其在电路分析中的重要性。
电压表量程的扩展 ：掌握电压表量程扩展的方法和原理，提高电压表的测量范围和精度。
电流表量程的扩展 ：了解电流表量程扩展的技巧，能够通过实验实现电流表量程的合理扩展。
电路元件的伏安特性 ：研究电路元件的伏安特性曲线，掌握其在不同电压和电流下的工作状态和特性。
直流电阻电路故障的检查 ：学习如何检查直流电阻电路中的故障，掌握故障排查的方法和技巧。
电路中电位的测量 ：掌握电路中电位的测量方法，能够准确测量电路中各点的电位，为电路分析提供数据支持。
基尔霍夫电压定律 ：深入理解基尔霍夫电压定律，通过实验验证定律的正确性，掌握其在电路分析中的应用。
基尔霍夫电流定律 ：学习基尔霍夫电流定律，掌握其在电路分析中的重要性，能够运用该定律求解复杂电路。
电压源外特性的测定叠加原理 ：测定电压源的外特性，掌握叠加原理在电路分析中的应用，通过实验验证原理的正确性。
叠加原理 ：深入研究叠加原理，能够运用该原理对线性电路进行分析和计算，掌握其在多电源电路中的应用。
电压源与电流源的等效变换 ：学习电压源与电流源之间的等效变换方法，掌握其在电路分析和设计中的重要性。
负载获得最大功率的条件 ：探索负载获得最大功率的条件，掌握最大功率传输定理，通过实验验证定理的正确性。
戴维南定理 ：深入理解戴维南定理，能够运用该定理对有源二端网络进行等效变换，简化电路分析。
诺顿定理 ：学习诺顿定理，掌握其与戴维南定理的关系，能够运用该定理对电路进行分析和计算。
互易定理 ：了解互易定理，掌握其在电路分析中的应用，通过实验验证定理的正确性。
二端口网络 ：研究二端口网络的特性参数，掌握其在电路中的应用和分析方法。
双联开关两地控制 ：学习双联开关在两地控制中的应用，掌握其控制原理和接线方法。
RLC 串联交流电路 ：深入研究 RLC 串联交流电路的特性，掌握其在不同频率下的电压、电流和功率变化规律。
RLC 并联交流电路 ：学习 RLC 并联交流电路的工作原理和特性，掌握其与串联电路的区别和联系。
RLC 串联谐振电路 ：探索 RLC 串联谐振电路的谐振条件和特性，掌握其在信号处理和滤波等领域的应用。
电感、电容元件在直流和交流电路中的特性 ：研究电感和电容元件在直流和交流电路中的不同特性，掌握其充放电过程和对电流、电压的影响。
正弦稳态下 RL、RC 串联电路 ：分析正弦稳态下 RL、RC 串联电路的电压、电流相位关系和功率因数，掌握其在交流电路中的应用。
日光灯电路的连接 ：学习日光灯电路的组成和工作原理，掌握其启动和稳定工作过程中的电路连接方法。
提高功率因数的方法 ：探索提高功率因数的常用方法，掌握电容补偿等技术在交流电路中的应用。
电磁感应现象 ：通过实验观察电磁感应现象，深入理解法拉第电磁感应定律，掌握感应电动势的产生条件和计算方法。
互感耦合电路 ：研究互感耦合电路的工作原理和特性，掌握互感、自感等概念在电路中的应用。
互感线圈同名端的判断 ：学习判断互感线圈同名端的方法，掌握其在电路连接和分析中的重要性。
一阶电路过渡过程的研究 ：探索一阶电路在过渡过程中的电压和电流变化规律，掌握时间常数的概念和计算方法。
二阶电路过渡过程的研究 ：深入研究二阶电路的过渡过程，分析其振荡和非振荡等情况下的电压、电流变化，掌握二阶电路的响应特性。
单相变压器 ：学习单相变压器的工作原理、结构和特性，掌握变压器的电压、电流和阻抗变换关系。
变压器参数测定及绕组极性判别 ：通过实验测定变压器的参数，判断绕组的极性，掌握变压器的测试方法和技巧。
交流电路参数的测量 ：掌握交流电路中电压、电流、功率、功率因数等参数的测量方法，提高实验数据的准确性和可靠性。
三相负载的星形联结 ：学习三相负载的星形联结方法，掌握其在三相交流电路中的应用和特点。
三相负载的三角形联结 ：了解三相负载的三角形联结方式，掌握其与星形联结的区别和应用场景。
三相交流电路功率的测量 ：掌握三相交流电路功率的测量方法，能够准确测量三相电路中的有功功率、无功功率和视在功率。
功率因数及相序的测量 ：学习功率因数和相序的测量方法，掌握其在三相交流电路中的重要性和应用。
单相电度表的安装及使用 ：了解单相电度表的安装方法和使用技巧，掌握其在电能计量中的应用和原理。
（二）模拟电路实验部分
常用电子仪器的使用 ：学生将学习如何正确使用常用电子仪器，如示波器、信号发生器等，掌握其操作技巧和测量方法。
晶体三极管输入输出特性实验 ：通过实验研究晶体三极管的输入输出特性曲线，掌握其放大、截止和饱和等工作状态。
单级放大电路 ：学习单级放大电路的组成和工作原理，掌握其放大倍数、输入输出阻抗等性能指标的计算和测量方法。
两级放大电路 ：深入研究两级放大电路的性能特点，掌握其级间耦合方式和整体性能指标的计算。
负反馈放大电路 ：了解负反馈在放大电路中的应用，掌握负反馈放大电路的类型、特点和性能改善方法。
射极跟随器 ：学习射极跟随器的工作原理和应用场景，掌握其高输入阻抗、低输出阻抗等特性在电路中的应用。
差动放大电路 ：研究差动放大电路的对称结构和性能特点，掌握其共模抑制比、差模增益等参数的计算和测量方法。
场效应管放大器 ：了解场效应管放大器的工作原理和性能特点，掌握其在模拟电路中的应用和设计方法。
RC 正弦波振荡电路 ：学习 RC 正弦波振荡电路的组成和工作原理，掌握其振荡频率、振幅稳定等性能的计算和调整方法。
振荡器及选频放大器 ：深入研究振荡器和选频放大器的工作原理和性能特点，掌握其在信号源和滤波等领域的应用。
集成运放的基本参数测试 ：对集成运算放大器的基本参数进行测试，如输入偏置电流、输入失调电压、开环增益等，掌握其性能特点和应用范围。
集成运放比例求和运算电路 ：学习集成运放构成的比例求和运算电路的工作原理和应用场景，掌握其在模拟信号处理中的重要性。
集成运放的积分、微分电路 ：研究集成运放的积分、微分电路的特性，掌握其在波形变换和信号处理中的应用。
集成运放的电压比较器电路 ：了解集成运放构成的电压比较器电路的工作原理和应用场景，掌握其在数字电路和模拟电路接口中的作用。
波形发生器 ：学习波形发生器的工作原理和设计方法，掌握其在产生各种标准波形信号方面的应用。
有源滤波器 ：深入研究有源滤波器的工作原理和性能特点，掌握其在信号滤波和处理中的应用。
集成功率放大器 ：了解集成功率放大器的组成和工作原理，掌握其在音频功率放大等领域的应用。
互补对称功率放大器 ：学习互补对称功率放大器的工作原理和设计方法，掌握其在提高功率放大器效率和性能方面的优势。
集成稳压器 ：研究集成稳压器的工作原理和性能特点，掌握其在直流稳压电源中的应用。
串联稳压电路 ：了解串联稳压电路的组成和工作原理，掌握其稳压性能和调整方法。
晶闸管可控整流电路 ：学习晶闸管可控整流电路的工作原理和控制方法，掌握其在交流调压和直流调速等领域的应用。
（三）数字电路实验部分
晶体管开关特性、限幅器与钳位器 ：研究晶体管的开关特性，了解限幅器和钳位器的工作原理和应用场景，掌握其在数字电路中的应用。
TTL 集成逻辑门的逻辑功能与参数测试 ：对 TTL 集成逻辑门的逻辑功能和参数进行测试，掌握其性能特点和应用范围。
CMOS 集成逻辑门的逻辑功能与参数测试 ：对 CMOS 集成逻辑门的逻辑功能和参数进行测试，了解其与 TTL 逻辑门的区别和优势。
集成逻辑电路的连接和驱动 ：学习集成逻辑电路的连接方法和驱动能力，掌握其在数字系统设计中的应用。
组合逻辑电路的设计与测试 ：根据给定的逻辑功能要求，设计组合逻辑电路，并对其进行测试和验证，掌握组合逻辑电路的设计方法和技巧。
译码器及其应用 ：学习译码器的工作原理和应用场景，掌握其在数字系统中的重要性和应用方法。
数据选择器及其应用 ：了解数据选择器的工作原理和应用场景，掌握其在多路数据选择和传输中的应用。
触发器及其应用 ：研究触发器的工作原理和类型，如 RS 触发器、JK 触发器、D 触发器等，掌握其在数字电路中的应用和控制方法。
计数器及其应用 ：学习计数器的工作原理和类型，如同步计数器、异步计数器等，掌握其在数字系统中的应用和设计方法。
移位寄存器及其应用 ：了解移位寄存器的工作原理和应用场景，掌握其在数据移位和存储中的应用。
脉冲分配器及其应用 ：研究脉冲分配器的工作原理和应用场景，掌握其在步进电机控制等领域的应用。
使用门电路产生脉冲信号 —— 自激多谐振荡器 ：学习如何使用门电路构成自激多谐振荡器，产生脉冲信号，掌握其工作原理和设计方法。
单稳态触发器与施密特触发器 —— 脉冲延时与波形整形电路 ：研究单稳态触发器和施密特触发器的工作原理和应用场景，掌握其在脉冲延时和波形整形中的应用。
555 时基电路及其应用 ：深入研究 555 时基电路的工作原理和应用，掌握其在定时、振荡、脉冲产生等方面的应用技巧。
