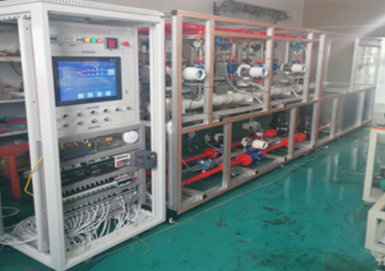

KCKTX-02B型低碳区域供热管网及智慧调控实验平台
■ 系统架构创新
本低碳区域供热管网及智慧调控实验平台由四大智能模块构成：
▲ 可再生热源模拟系统：精准仿真地热/太阳能等新能源产热规律
▲ 智能负荷模拟系统：支持12路用户端动态热负荷仿真
▲ 可变拓扑管网系统：DN40主网管+DN20支管柔性组网
▲ 智慧调控中枢：SCADA系统+AI算法双核驱动
■ 技术参数配置表
| 项目 | 参数 |
|---|---|
| 供能规模 | 1000㎡供暖面积模拟 |
| 管网压力 | 0-0.6MPa智能调节 |
| 控制精度 | ±1.5%FS（压力）/±0.5%FS（流量） |
| 通讯协议 | MODBUS RTU/TCP双模 |
| 拓扑可变性 | 支持6种管网结构切换 |
■ 核心功能模块
1. 智能换热站系统
◇ 双泵组配置：2×3kW变频增压泵（1用1备）
◇ 精密传感阵列：12路压力/流量实时监测
◇ 云端协同控制：支持5G物联接入
2. 终端用户模拟系统
◆ 12路独立温控：0-90℃精确调节
◆ 负荷动态模拟：2-10kW宽幅调节
◆ 三种供热模式：单管/双管/分布式泵
■ 智慧调控系统特色
该低碳区域供热管网及智慧调控实验平台集成三大创新技术：
✅ 数字孪生系统：管网运行状态三维可视化
✅ AI故障预判：漏损定位精度±0.5m
✅ 多目标优化：节能率提升15%-20%
■ 九大实训功能体系
管网运维实训
◎ 枝状/环状/网状管网切换实训
◎ 压力失衡应急处理模拟
◎ 智能仪表标定与维护
智慧调控实训
★ 负荷预测模型构建
★ 多热源协同调度
★ 数字孪生系统操作
■ 扩展应用方向
本低碳区域供热管网及智慧调控实验平台支持：
✓ 新能源接入研究：地热/太阳能耦合供能
✓ 数字孪生开发：支持Matlab/Python二次开发
✓ 职业认证考核：包含3项行业资格认证模块
